Артикул: 003H6546

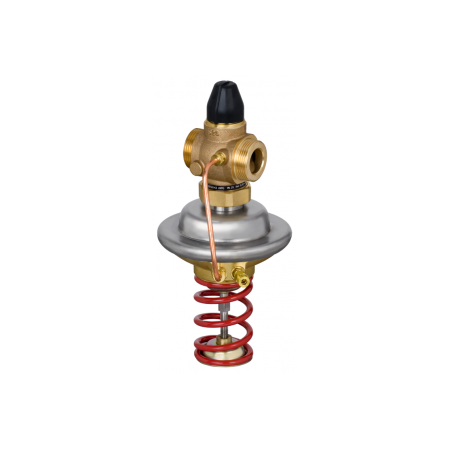

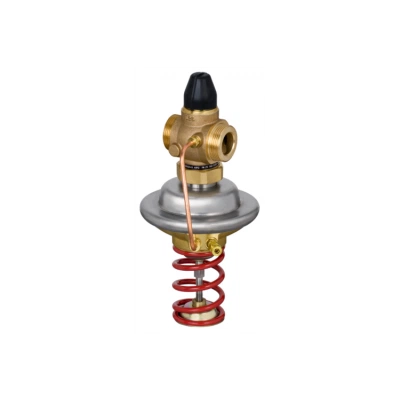

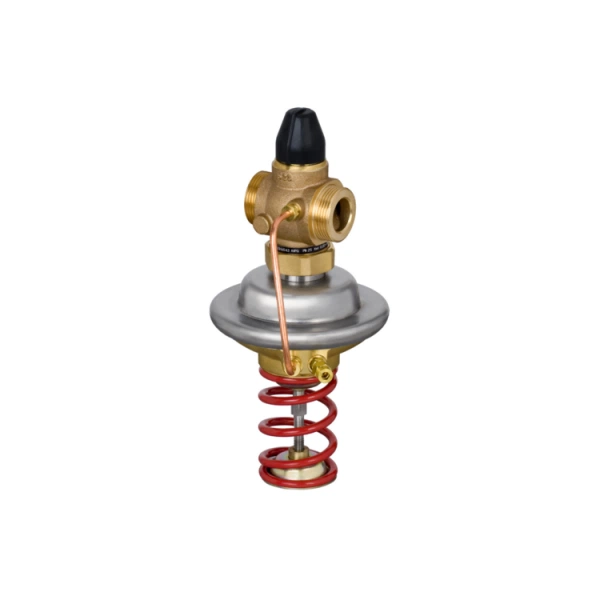

DANFOSS РПД AVPQ PN25 50/200,3-2/0,2/рез./обр(пр. класс 0864808048) 003H6546
В наличии
РПД AVPQ PN25 50/200,3-2/0,2/рез./обр(пр. класс 0864808048)
Код товара - 003H6546
Код товара - 003H6546
Характеристики товара
| Номинальный диаметр (DN), мм | 50 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| L3, мм | - |
| L2, мм | - |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Температура рабочей среды, °С | 2–150 |
| Максимально допустимый перепад давлений, бар | 16 |
| N | 18 |
| K, мм | 217 |
| D, мм | 125 |
| D2, мм | 60 |
| Размер гайки под ключ SW, мм | G 2½ A |
| Герметичность затвора (объем протечки / класс герметичности) | 0,05% от Kvs |
| PH среды | 7–10 |
| Место установки | Обратный трубопровод |
| Максимальный расход, м^3/ч | 15 |
| Площадь диафрагмы, см2 | 54 |
| Цвет настроечной пружины | Красный |
| Масса, кг, не более | 6,7 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Уплотнение | EPDM |
| H2, мм | 234 |
| H*, мм | 103 |
| L, мм | 82 |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| H, мм | 103 |
| Корпус регулирующей диафрагмы | Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Коэффициент начала кавитации | ≥ 0,5 |
| L₁, мм | - |
| Размер резьбы а по ISO 228/1, дюймы | 4 |
| R, дюймы | 260 |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Пропускная способность Kvs, м³/ч | 20 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Диафрагма | EPDM |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,8 ÷ 12 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,3–2,0 |
| Корпус | Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3) |
Характеристики
- D, мм
- 125
- D2, мм
- 60
- H*, мм
- 103
- H, мм
- 103
- H2, мм
- 234
- K, мм
- 217
- L, мм
- 82
- L2, мм
- -
- L3, мм
- -
- L₁, мм
- -
- N
- 18
- PH среды
- 7–10
- R, дюймы
- 260
- Герметичность затвора (объем протечки / класс герметичности)
- 0,05% от Kvs
- Диапазон (величина)настройки перепада давлений ΔРрег, бар
- 0,3–2,0
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
- 0,8 ÷ 12
- Диафрагма
- EPDM
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Импульсная трубка
- Медная трубка Ø 6 × 1 мм
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
- Корпус регулирующей диафрагмы
- Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Коэффициент начала кавитации
- ≥ 0,5
- Максимально допустимый перепад давлений, бар
- 16
- Максимальный расход, м^3/ч
- 15
- Масса, кг, не более
- 6,7
- Место установки
- Обратный трубопровод
- Мин. перепад давлений на клапане ΔР, бар
- ΔРmin=(Q/kVS)2 + ΔРдр.
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 50
- Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар
- 0,2
- Площадь диафрагмы, см2
- 54
- Пропускная способность Kvs, м³/ч
- 20
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Размер гайки под ключ SW, мм
- G 2½ A
- Размер резьбы а по ISO 228/1, дюймы
- 4
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1
- Уплотнение
- EPDM
- Цвет настроечной пружины
- Красный
