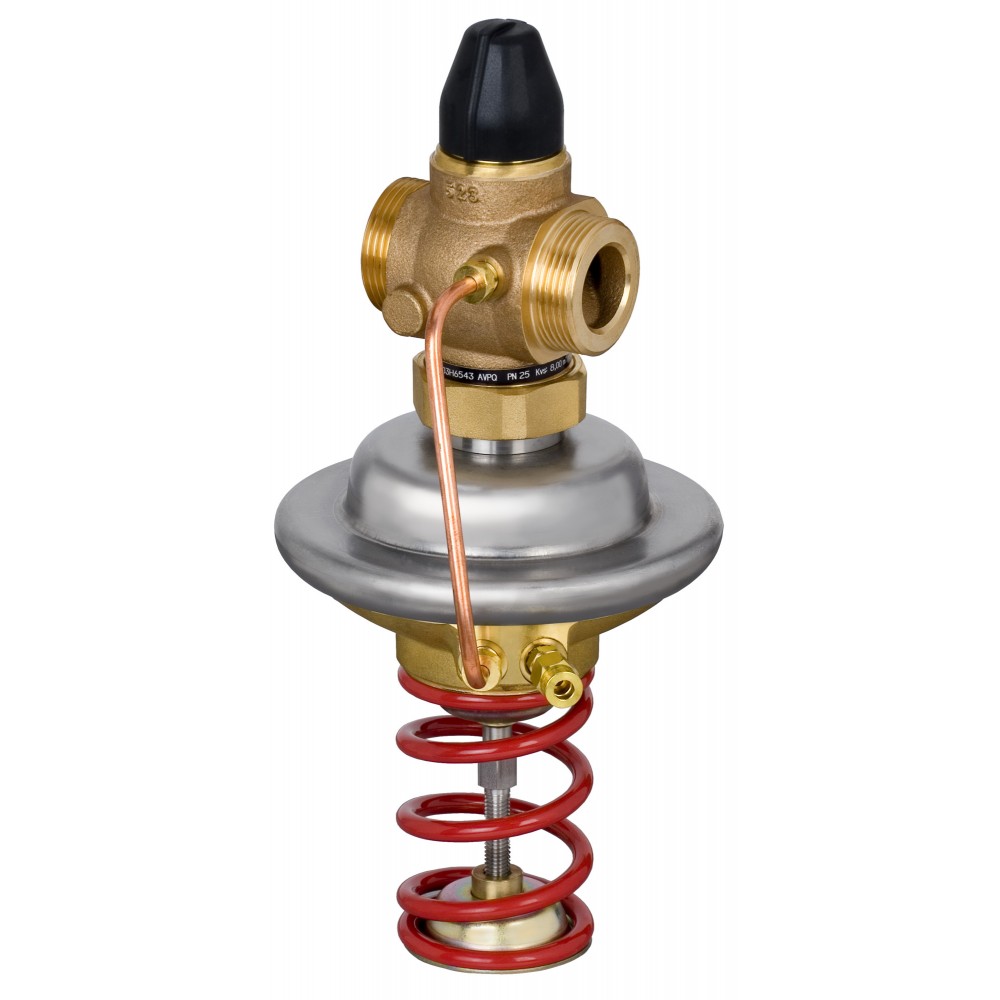

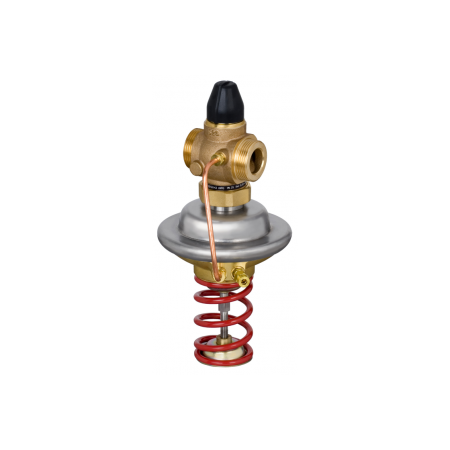

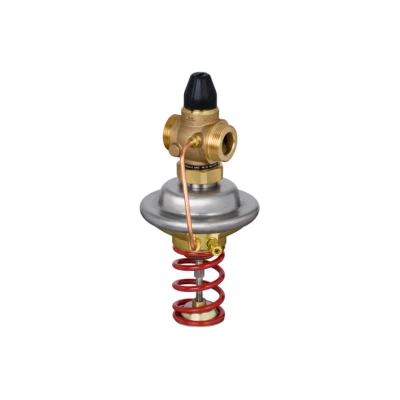

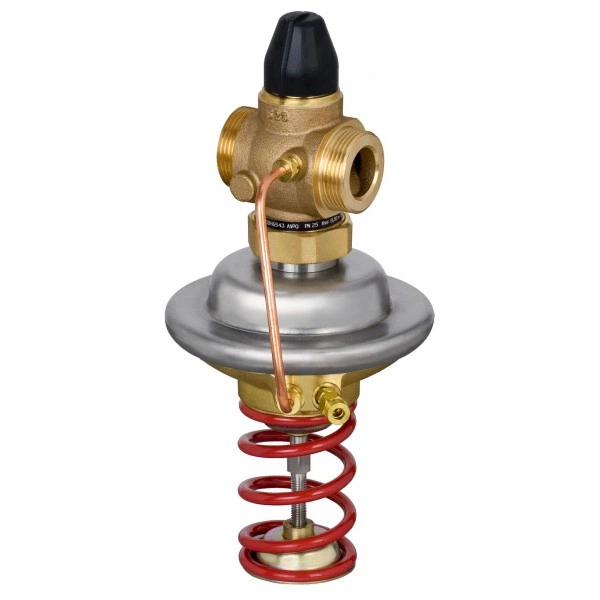

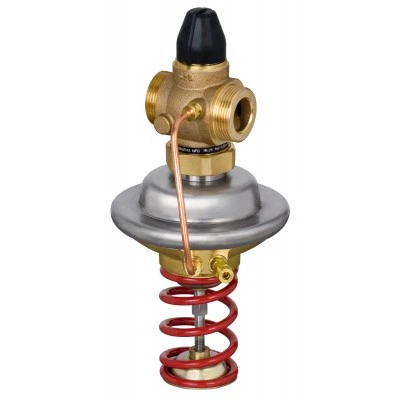

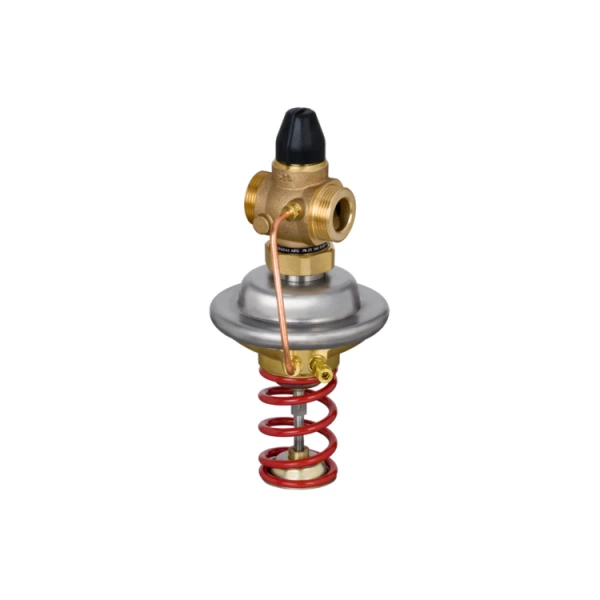

AVPQ Регулятор перепада давления DN 15
Код товара - 003H6918

Характеристики товара

Номинальный диаметр (DN), мм	15
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	131
L2, мм	130
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	20
N	14
K, мм	175
D, мм	65
D2, мм	21
Размер гайки под ключ SW, мм	G ¾A
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
PH среды	7–10
Место установки	Обратный трубопровод
Максимальный расход, м^3/ч	-
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Желтый
Масса, кг, не более	3,2
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Уплотнение	EPDM
H2, мм	139
H*, мм	73
L, мм	32
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H, мм	65
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,6
L₁, мм	130
Размер резьбы а по ISO 228/1, дюймы	4
R, дюймы	219
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Пропускная способность Kvs, м³/ч	0,4
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Диафрагма	EPDM
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,015 ÷ 0,18
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Корпус	Красная бронза CuSn5ZnPb (Rg5)

Технические характеристики 003H6918

Характеристики

D, мм: 65
D2, мм: 21
H*, мм: 73
H, мм: 65
H2, мм: 139
K, мм: 175
L, мм: 32
L2, мм: 130
L3, мм: 131
L₁, мм: 130
N: 14
PH среды: 7–10
R, дюймы: 219
Герметичность затвора (объем протечки / класс герметичности): 0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар: 0,2–1,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар: 0,015 ÷ 0,18
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка: Медная трубка Ø 6 × 1 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Красная бронза CuSn5ZnPb (Rg5)

Корпус регулирующей диафрагмы: Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации: ≥ 0,6
Максимально допустимый перепад давлений, бар: 20
Максимальный расход, м^3/ч: -
Масса, кг, не более: 3,2
Место установки: Обратный трубопровод
Мин. перепад давлений на клапане ΔР, бар: ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 15
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар: 0,2
Площадь диафрагмы, см2: 54
Пропускная способность Kvs, м³/ч: 0,4
Рабочая среда: Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм: G ¾A
Размер резьбы а по ISO 228/1, дюймы: 4
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение: EPDM
Цвет настроечной пружины: Желтый
