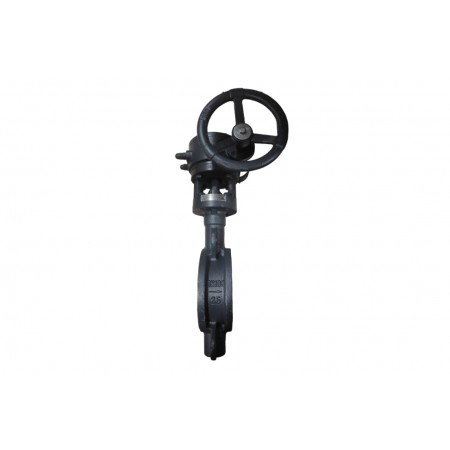

РИДАН 082X4769R — Затвор дисковый ЗДМ 2WG PN25 DN350 межфланцевый с редукторным приводом; корпус, диск — сталь 082X4769R

Характеристики

D

350

D1, мм

490

D2, мм

448

D3, мм

354

H1 мм

338

H2, мм

702

L, мм

92

L1 ,мм

320

L2, мм

130

L3, мм

240

SS

11,25

Z x d, мм

4xМ30

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Исполнение

С ручным редукторным приводом

Максимальное рабочее давление среды при температуре +20С (Рр), бар

25

Материал диска

Сталь20

Материал корпуса

Углеродистая сталь WCB

Материал уплотнения

Графит

Назначенный ресурс работы

2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.

Номинальное давление (PN), бар

25

Номинальный диаметр (DN), мм

350

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Температура окружающей среды, °С

От -29 до +70

Температура рабочей среды, °С

От -29 до +425

Тип присоединения к трубопроводу

Межфланцевое

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
