Артикул: 082X4766R

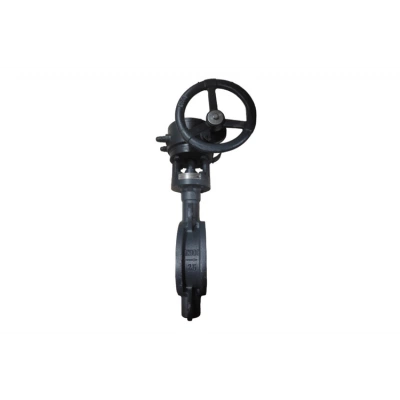

РИДАН 082X4766R — Затвор дисковый ЗДМ 2WG PN25 DN200 межфланцевый с редукторным приводом; корпус, диск — сталь 082X4766R
Товар в наличии
184 775.10 ₽
Прайсовая цена. Отправьте заявку для получения индивидуальных условий
Получите персональную цену на товар
082X4766R — Затвор дисковый ЗДМ 2WG PN25 DN200 межфланцевый с редукторным приводом; корпус, диск — сталь
Код товара - 082X4766R
Код товара - 082X4766R
Характеристики товара
| Номинальный диаметр (DN), мм | 200 |
| Номинальное давление (PN), бар | 25 |
| D1, мм | 310 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Тип присоединения к трубопроводу | Межфланцевое |
| L2, мм | 85 |
| L, мм | 71 |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы. |
| Назначенный ресурс работы | 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию. |
| Условия транспортировки и хранения | Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно. |
| Исполнение | С ручным редукторным приводом |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 25 |
| Температура окружающей среды, °С | От -29 до +70 |
| Температура рабочей среды, °С | От -29 до +425 |
| Материал корпуса | Углеродистая сталь WCB |
| Материал уплотнения | Графит |
| Материал диска | Сталь20 |
| Z x d, мм | 4x26 |
| H2, мм | 507 |
| L3, мм | 164 |
| D2, мм | 274 |
| D | 260 |
| D3, мм | 204 |
| SS | 15 |
| H1 мм | 230 |
| L1 ,мм | 240 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013). |
Характеристики
- D
- 260
- D1, мм
- 310
- D2, мм
- 274
- D3, мм
- 204
- H1 мм
- 230
- H2, мм
- 507
- L, мм
- 71
- L1 ,мм
- 240
- L2, мм
- 85
- L3, мм
- 164
- SS
- 15
- Z x d, мм
- 4x26
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Исполнение
- С ручным редукторным приводом
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 25
- Материал диска
- Сталь20
- Материал корпуса
- Углеродистая сталь WCB
- Материал уплотнения
- Графит
- Назначенный ресурс работы
- 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 200
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура окружающей среды, °С
- От -29 до +70
- Температура рабочей среды, °С
- От -29 до +425
- Тип присоединения к трубопроводу
- Межфланцевое
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
