Артикул: 065Z3362R

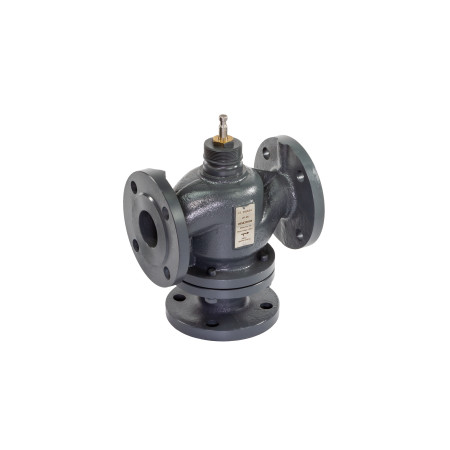

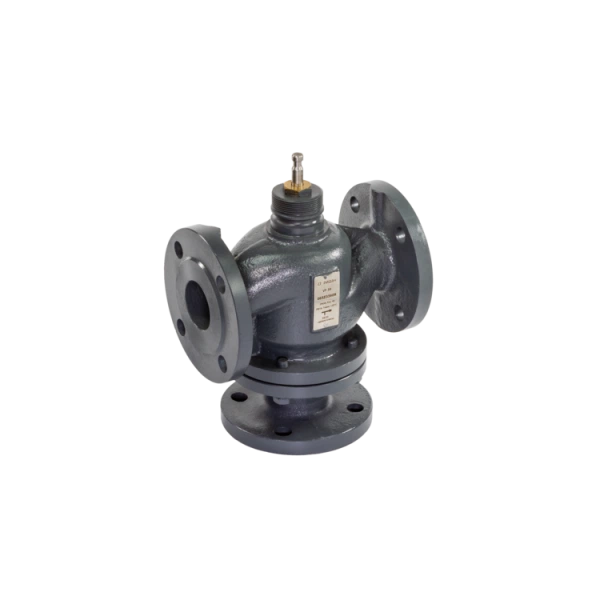

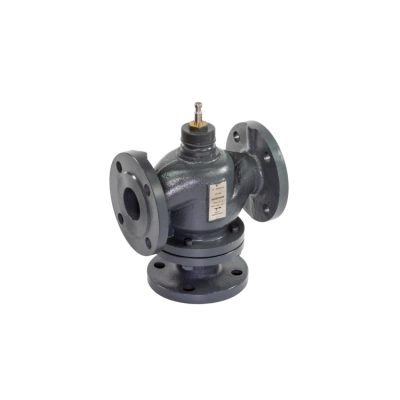

РИДАН 065Z3362R — Клапан регулирующий фланцевый VF-3R PN16, DN80, Kvs 100, трехходовой смешивающий, седельный 065Z3362R
Товар в наличии
443 152.98 ₽
Прайсовая цена. Отправьте заявку для получения индивидуальных условий
Получите персональную цену на товар
065Z3362R — Клапан регулирующий фланцевый VF-3R PN16, DN80, Kvs 100, трехходовой смешивающий, седельный
Код товара - 065Z3362R
Код товара - 065Z3362R
Характеристики товара
| D, мм | 200 |
| Масса, кг, не более | 24 |
| L, мм | 310 |
| Рабочая среда | Вода или 50% водный раствор гликоля |
| H2, мм | 193 |
| Шток | Нержавеющая сталь |
| Корпус | Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) |
| Номинальный диаметр (DN), мм | 80 |
| Номинальное давление (PN), бар | 16 |
| Температура рабочей среды, °С | 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока |
| Пропускная способность Kvs, м³/ч | 100 |
| H5, мм | 76 |
| Герметичность затвора (объем протечки / класс герметичности) | Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs, |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Фланцы, РN = 16 бар, по EN1092-2 |
| Динамический диапазон регулирования | >50 : 1 |
| Коэффициент начала кавитации | 0,4 |
| Вид привода или регулирующего блока | AMV(E)–1800R; AMV(E)–2000R SU/SD; |
| Ход штока, мм | 20 |
| Уплотнение | PTFE, FPM |
| N | 8 |
| PH среды | Мин. 7 , Макс 10 |
| K, мм | 160 |
| Характеристика регулирования | Проход А-АВ: логарифмическая; проход В-ВА: линейная |
| Конус | Нержавеющая сталь |
| H’, мм | 546 |
| Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар | 3,5 (4) бара; |
| H, мм | 209 |
| H, mm | 66 |
| EAN (single-pack) | 5702424649586 |
Характеристики
- D, мм
- 200
- EAN (single-pack)
- 5702424649586
- H, mm
- 66
- H, мм
- 209
- H2, мм
- 193
- H5, мм
- 76
- H’, мм
- 546
- K, мм
- 160
- L, мм
- 310
- N
- 8
- PH среды
- Мин. 7 , Макс 10
- Вид привода или регулирующего блока
- AMV(E)–1800R; AMV(E)–2000R SU/SD;
- Герметичность затвора (объем протечки / класс герметичности)
- Не более 0,01% от kvs
- Динамический диапазон регулирования
- >50 : 1
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Конус
- Нержавеющая сталь
- Корпус
- Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
- Коэффициент начала кавитации
- 0,4
- Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
- 3,5 (4) бара;
- Масса, кг, не более
- 24
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 80
- Пропускная способность Kvs, м³/ч
- 100
- Рабочая среда
- Вода или 50% водный раствор гликоля
- Температура рабочей среды, °С
- 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
- Тип присоединения к трубопроводу
- Фланцы, РN = 16 бар, по EN1092-2
- Уплотнение
- PTFE, FPM
- Характеристика регулирования
- Проход А-АВ: логарифмическая; проход В-ВА: линейная
- Ход штока, мм
- 20
- Шток
- Нержавеющая сталь
