Артикул: 065B3150R

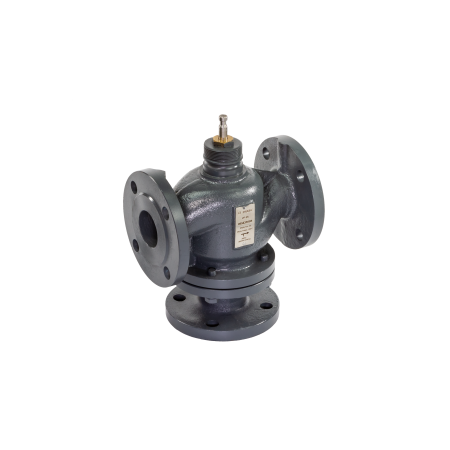

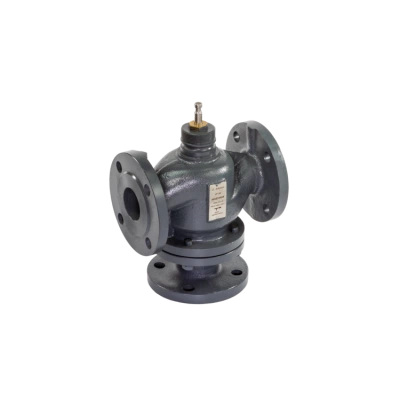

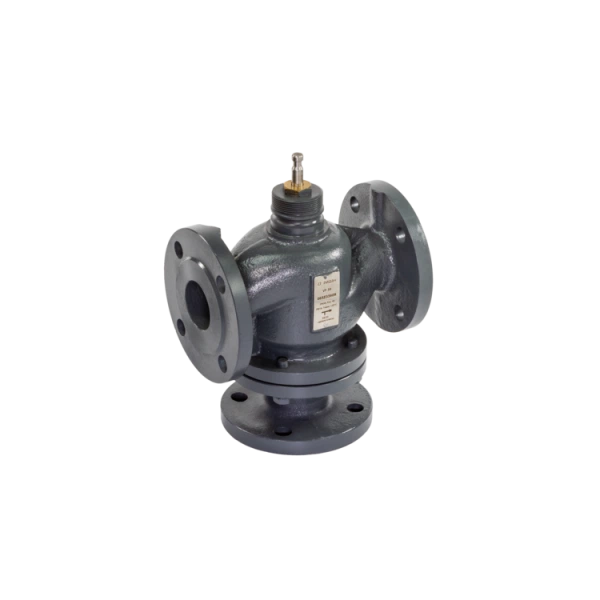

РИДАН 065B3150R — Клапан регулирующий фланцевый VF-3R PN16, DN150, Kvs 320, трехходовой смешивающий, седельный 065B3150R
Товар в наличии
577 984.09 ₽
Прайсовая цена. Отправьте заявку для получения индивидуальных условий
Получите персональную цену на товар
065B3150R — Клапан регулирующий фланцевый VF-3R PN16, DN150, Kvs 320, трехходовой смешивающий, седельный
Код товара - 065B3150R
Код товара - 065B3150R
Характеристики товара
| D, мм | 285 |
| Масса, кг, не более | 61 |
| L, мм | 480 |
| Рабочая среда | Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2) |
| H2, мм | 254 |
| Шток | Нержавеющая сталь |
| Корпус | Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10) |
| Номинальный диаметр (DN), мм | 150 |
| Номинальное давление (PN), бар | 16 |
| Температура рабочей среды, °С | 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока |
| Пропускная способность Kvs, м³/ч | 320 |
| H5, мм | 133 |
| Герметичность затвора (объем протечки / класс герметичности) | Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs, |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Фланцы, РN = 16 бар, по EN1092-2 |
| Динамический диапазон регулирования | >50 : 1 |
| Коэффициент начала кавитации | 0,35 |
| Вид привода или регулирующего блока | AMV(E)–3000R; AMV(E)–6500R; AMV(E)–10KR. |
| Ход штока, мм | 40 |
| Уплотнение | PTFE, FPM |
| N | 8 |
| PH среды | Мин. 7 , Макс 10 |
| K, мм | 240 |
| Характеристика регулирования | Проход А-АВ: логарифмическая; проход В-ВА: линейная |
| Конус | Нержавеющая сталь |
| H’, мм | 603 |
| Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар | 1,2 (3,5; 4) бара; |
| H, мм | 323 |
| H, mm | 66 |
| EAN (single-pack) | 5702424650292 |
Характеристики
- D, мм
- 285
- EAN (single-pack)
- 5702424650292
- H, mm
- 66
- H, мм
- 323
- H2, мм
- 254
- H5, мм
- 133
- H’, мм
- 603
- K, мм
- 240
- L, мм
- 480
- N
- 8
- PH среды
- Мин. 7 , Макс 10
- Вид привода или регулирующего блока
- AMV(E)–3000R; AMV(E)–6500R; AMV(E)–10KR.
- Герметичность затвора (объем протечки / класс герметичности)
- Не более 0,01% от kvs
- Динамический диапазон регулирования
- >50 : 1
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Конус
- Нержавеющая сталь
- Корпус
- Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
- Коэффициент начала кавитации
- 0,35
- Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
- 1,2 (3,5; 4) бара;
- Масса, кг, не более
- 61
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 150
- Пропускная способность Kvs, м³/ч
- 320
- Рабочая среда
- Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
- Температура рабочей среды, °С
- 0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
- Тип присоединения к трубопроводу
- Фланцы, РN = 16 бар, по EN1092-2
- Уплотнение
- PTFE, FPM
- Характеристика регулирования
- Проход А-АВ: логарифмическая; проход В-ВА: линейная
- Ход штока, мм
- 40
- Шток
- Нержавеющая сталь
