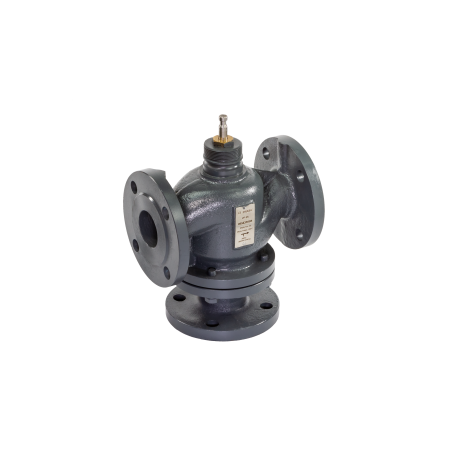

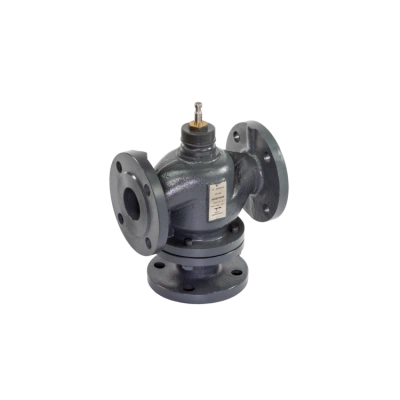

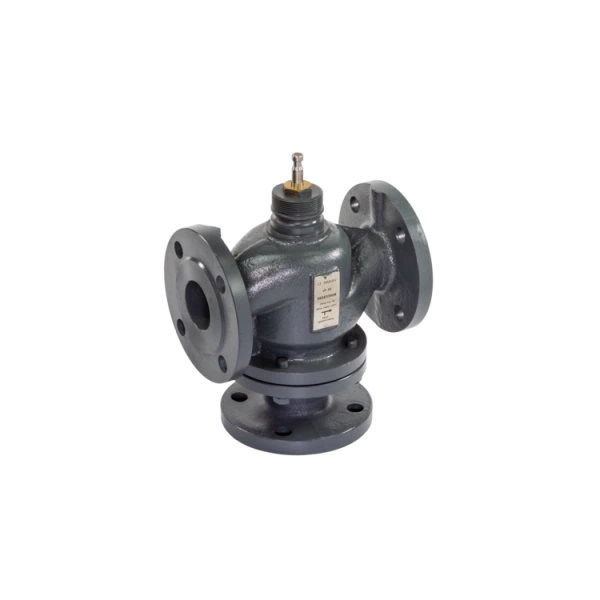

РИДАН 065Z3361R — Клапан регулирующий фланцевый VF-3R PN16, DN65, Kvs 55, трехходовой, седельный 065Z3361R

Характеристики

D, мм

185

EAN (single-pack)

5702424649609

H, mm

66

H, мм

206

H2, мм

183

H5, мм

77

H’, мм

547

K, мм

145

L, мм

290

N

4

PH среды

Мин. 7 , Макс 10

Вид привода или регулирующего блока

AMV(E)–1800R; AMV(E)–2000R SU/SD;

Герметичность затвора (объем протечки / класс герметичности)

Не более 0,01% от kvs

Динамический диапазон регулирования

>50 : 1

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Конус

Нержавеющая сталь

Корпус

Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)

Коэффициент начала кавитации

0,45

Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар

4 бара;

Масса, кг, не более

18

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

65

Пропускная способность Kvs, м³/ч

55

Рабочая среда

Вода или 50% водный раствор гликоля

Температура рабочей среды, °С

0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока

Тип присоединения к трубопроводу

Фланцы, РN = 16 бар, по EN1092-2

Уплотнение

PTFE, FPM

Характеристика регулирования

Проход А-АВ: логарифмическая; проход В-ВА: линейная

Ход штока, мм

20

Шток

Нержавеющая сталь
