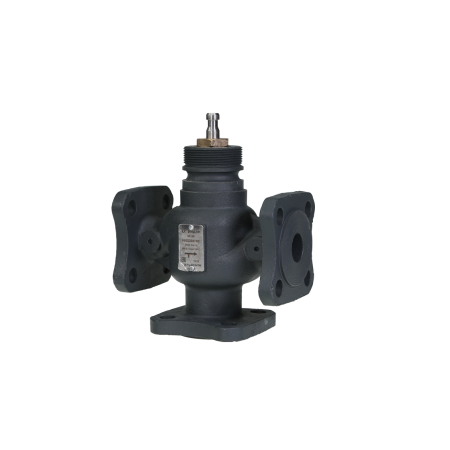

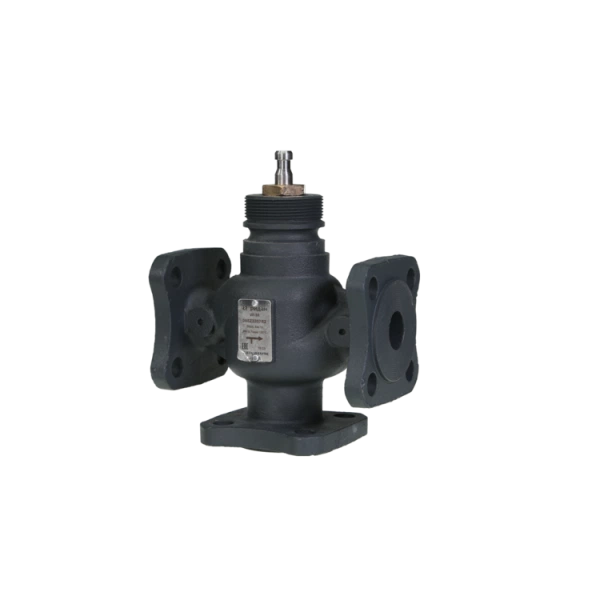

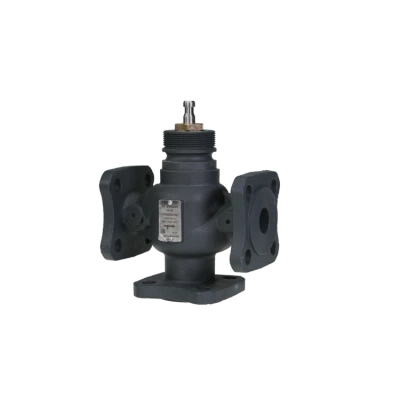

РИДАН 065Z3351R2 — Клапан регулирующий фланцевый VF-3R PN16, DN15, Kvs 0,63 (новый корпус, квадратные фланцы) 065Z3351R2

Характеристики

D, мм

95

EAN (single-pack)

4640209959295

H, mm

66

H, мм

128

H5, мм

39

H’, мм

393

K, мм

65

L, мм

130

N

4

Вид привода или регулирующего блока

ARV(E)–1000R, ARV(E)–1000R SU/SD, AMV(E)–1800R, AMV–2000R SU/SD

Герметичность затвора (объем протечки / класс герметичности)

0,01%Kvs

Динамический диапазон регулирования

Более 50:1

Запорный элемент (шар, диск, золотник)

Нержавеющая сталь

Золотник, седло и шпиндель

Нержавеющая сталь

Категория 3 по ГОСТ 15150-69

Категория 3 по ГОСТ 15150-69

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус

Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)

Коэффициент начала кавитации

0,5

Максимально допустимый перепад давлений, бар

Преодолеваемый электроприводом при закрытии клапана:4 бар

Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар

Преодалеваемый электроприводом при закрытии клапана:4 бар

Масса, кг, не более

5,74

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

15

Пропускная способность Kvs, м³/ч

0,63

Рабочая среда

Вода или 50% водный раствор гликоля

Седло

Нержавеющая сталь

Температура рабочей среды, °С

-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока

Тип присоединения к трубопроводу

Фланцевое, PN=16 бар по стандарту EN 1092-2

Уплотнение

PTFE, EPDM

Ход шток, мм

13

Шток

Нержавеющая сталь
