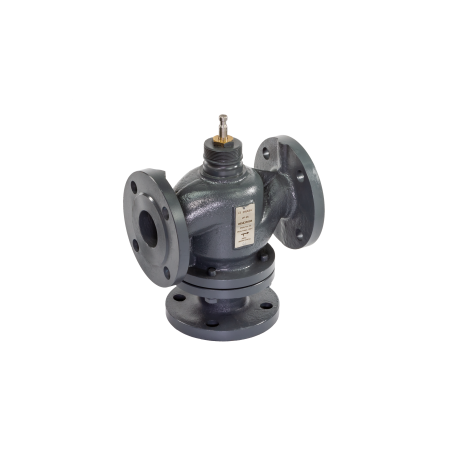

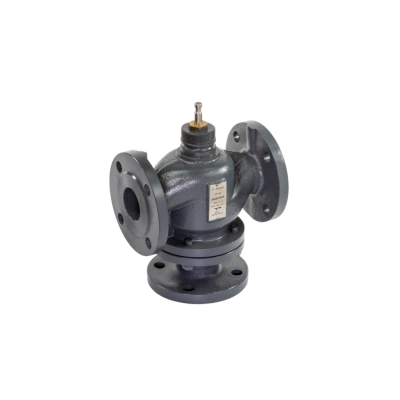

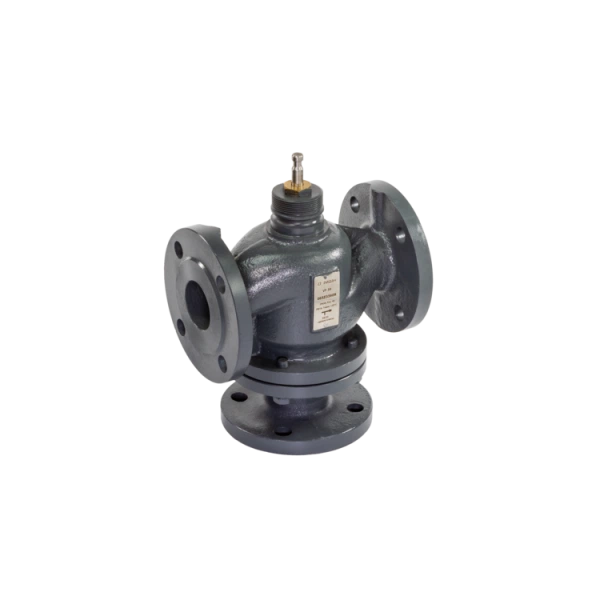

РИДАН 065B4400R — Клапан регулирующий фланцевый VF-3R PN16, DN400, Kvs 1960, трехходовой смешиваемый, седельный 065B4400R

Характеристики

D, мм

580

EAN (single-pack)

'4630266131895

H, mm

170

H, мм

694

H2, мм

340

H5, мм

360

H’, мм

1115

K, мм

525

L, мм

864

N

16

PH среды

Мин. 7 , Макс 10

Вид привода или регулирующего блока

AMV(E)–26KSR.

Герметичность затвора (объем протечки / класс герметичности)

Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,

Динамический диапазон регулирования

>50 : 1

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Конус

Нержавеющая сталь

Корпус

Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)

Коэффициент начала кавитации

0,2

Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар

1,5 бара;

Масса, кг, не более

350

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

400

Пропускная способность Kvs, м³/ч

1960

Рабочая среда

Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)

Температура рабочей среды, °С

0–150

Тип присоединения к трубопроводу

Фланцы, РN = 16 бар, по EN1092-2

Уплотнение

PTFE, FPM

Характеристика регулирования

Проход А-АВ: логарифмическая; проход В-ВА: линейная

Ход штока, мм

70

Шток

Нержавеющая сталь
