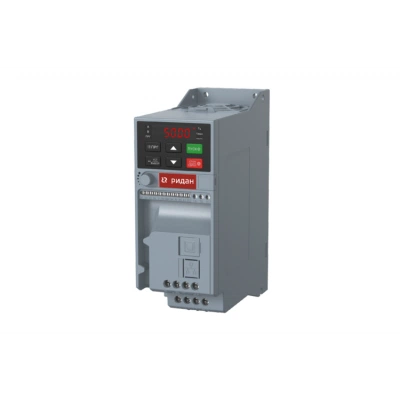

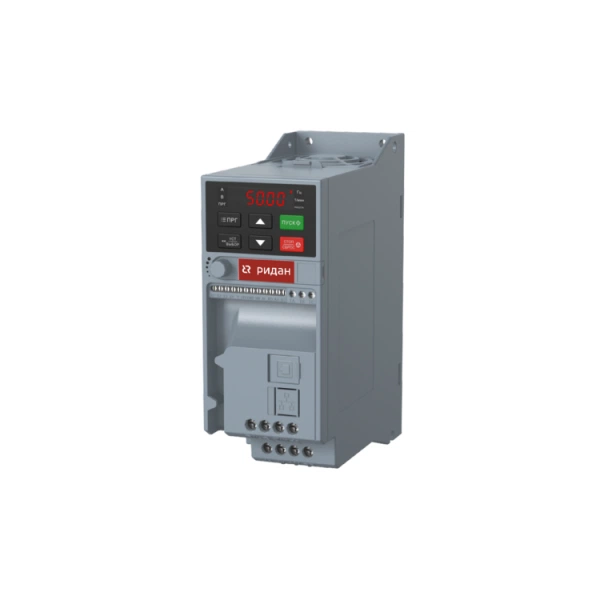

РИДАН 009D0014R — Преобразователь частоты RF-51-P22K-0045-T4-E20-B-H 009D0014R

Характеристики

Автоматическая регулировка напряжения

Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети

Автоматическая функция энергосбережения

Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току

Аналоговый вход

1 аналоговый вход по напряжению и току

Аналоговый выход

1 аналоговый выход по току и напряжению

Вибрации, g

0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц

Возможность торможения постоянным током

Начальная частота: 0–50 Гц. Время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального тока

Входы задания частоты

Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами)

Выходная частота, Гц

0–200 (режим VVC+), 0–299 (режим U/f)

Выходное напряжение

0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %)

Габариты ВхШхГ, мм

342,5×170×183

Диапазон регулирования скорости

Векторное управление без о/c: 1:100 при номинальной нагрузке

Дисплей

Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров)

Длина неэкранированного кабеля кабеля, м

150

Допустимые отклонения

Коэффициент дисбаланса напряжения <3%Степень искажения соответствует требованиям IEC61800-2

Дроссель

Внешний

Источники команды СТАРТ

Панель оператора, цифровой вход, шина связи

Компенсация момента

Автоматический режим: до 100 %.Ручной режим: до 30 %

Корпус

IP20 (принудительное возд. охлаждение)

Коэффициент мощности (cos φ)

≥ 0,94 (с дросселем в звене постоянного тока)

КПД инвертора, %

≥ 96

Кривая U/f

Четыре типа: линейная характеристика, самонастраивающаяся характеристика,характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика

Кривые разгона и торможения

Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с

Максимальная высота, м

1000, при превышении — понижение характеристик 1 %/100 м

Масса, кг

6

Монтаж

Настенный, шкафной

Напряжение, В

Вход 3×380,выход 3×380

Номинальная мощность, кВт

22

Номинальное выходное напряжение

Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания

Номинальный выходной ток, А

45

Относительная влажность, %

5–95 (без выпадения конденсата)

Перегрузочная способность по току от номинального значения

150% в течении 1 мин, 180% в течении 5 с, 200% в течении 0,5 с

Пусковой момент

Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц

Рабочая температура, °С

–10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ˚C с пониженной нагрузкой

Режим управления двигателем

U/f без обратной связи, векторное управление без датчика положения

Реле

1

Сигналы входных команд

Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария

Скорость реакции на изменение момента

Векторное управление без о/c: <20 мс

Стандартные функции

ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход

Температура хранения, °С

–40 ... +60

Тепловые потери, Вт

660

Тип двигателя

Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM)

Тип модуляции

Оптимизированная пространственно-векторная ШИМ

Ток перегрузки, А

67,5

Тормозной ключ

Встроенный

Точность поддержания установившейся скорости

Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости

Точность поддержания частоты

Цифровое задание: ± 0,01 % от максимальной частоты.Аналоговое задание: ± 0,2 % от максимальной частоты

Точность регулирования частоты на выходе, %

± 0,5 от максимального значения частоты

Цифровые входы и выходы

4 входа, 1 выход

Частота сети, Гц

50/60 ±5 %

Частота ШИМ, кГц

1–16

Шаг настройки частоты

Цифровое задание: 0,01 Гц.Аналоговое задание: 0,05 % от максимальной частоты
