Артикул: 009D0002R

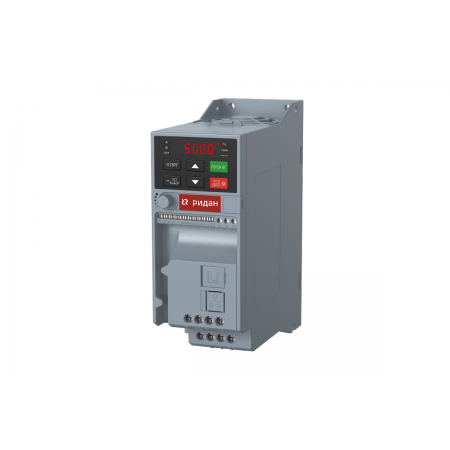

РИДАН 009D0002R — Преобразователь частоты RF-51-PK75-0004-S2-E20-B-H 009D0002R
В наличии
009D0002R — Преобразователь частоты RF-51-PK75-0004-S2-E20-B-H
Код товара - 009D0002R
Код товара - 009D0002R
Характеристики товара
| Номинальная мощность, кВт | 0,75 |
| Номинальный выходной ток, А | 4 |
| Ток перегрузки, А | 6 |
| Напряжение, В | Вход 1×220,выход 3×220 |
| Тормозной ключ | Встроенный |
| Дроссель | Внешний |
| Перегрузочная способность по току от номинального значения | 150% в течении 20 с, 180% в течении 5 с |
| Частота сети, Гц | 50/60 ±5 % |
| Допустимые отклонения | Коэффициент дисбаланса напряжения <3%Степень искажения соответствует требованиям IEC61800-2 |
| Коэффициент мощности (cos φ) | ≥ 0,94 (с дросселем в звене постоянного тока) |
| КПД инвертора, % | ≥ 96 |
| Выходное напряжение | 0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %) |
| Выходная частота, Гц | 0–200 (режим VVC+), 0–299 (режим U/f) |
| Точность регулирования частоты на выходе, % | ± 0,5 от максимального значения частоты |
| Тип двигателя | Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM) |
| Режим управления двигателем | U/f без обратной связи, векторное управление без датчика положения |
| Тип модуляции | Оптимизированная пространственно-векторная ШИМ |
| Частота ШИМ, кГц | 1–16 |
| Диапазон регулирования скорости | Векторное управление без о/c: 1:100 при номинальной нагрузке |
| Точность поддержания установившейся скорости | Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости |
| Пусковой момент | Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц |
| Скорость реакции на изменение момента | Векторное управление без о/c: <20 мс |
| Точность поддержания частоты | Цифровое задание: ± 0,01 % от максимальной частоты.Аналоговое задание: ± 0,2 % от максимальной частоты |
| Шаг настройки частоты | Цифровое задание: 0,01 Гц.Аналоговое задание: 0,05 % от максимальной частоты |
| Возможность торможения постоянным током | Начальная частота: 0–50 Гц. Время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального тока |
| Компенсация момента | Автоматический режим: до 100 %.Ручной режим: до 30 % |
| Кривая U/f | Четыре типа: линейная характеристика, самонастраивающаяся характеристика,характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
| Кривые разгона и торможения | Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с |
| Номинальное выходное напряжение | Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
| Автоматическая регулировка напряжения | Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
| Автоматическая функция энергосбережения | Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
| Стандартные функции | ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
| Входы задания частоты | Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами) |
| Аналоговый вход | 1 аналоговый вход по напряжению и току |
| Реле | 1 |
| Аналоговый выход | 1 аналоговый выход по току и напряжению |
| Цифровые входы и выходы | 4 входа, 1 выход |
| Источники команды СТАРТ | Панель оператора, цифровой вход, шина связи |
| Сигналы входных команд | Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария |
| Дисплей | Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров) |
| Корпус | IP20 (принудительное возд. охлаждение) |
| Максимальная высота, м | 1000, при превышении — понижение характеристик 1 %/100 м |
| Рабочая температура, °С | –10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ˚C с пониженной нагрузкой |
| Относительная влажность, % | 5–95 (без выпадения конденсата) |
| Вибрации, g | 0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц |
| Температура хранения, °С | –40 ... +60 |
| Монтаж | Настенный, шкафной |
| Тепловые потери, Вт | 30 |
| Длина неэкранированного кабеля кабеля, м | 50 |
| Габариты ВхШхГ, мм | 177×65×148 |
| Масса, кг | 0,9 |
Характеристики
- Автоматическая регулировка напряжения
- Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
- Автоматическая функция энергосбережения
- Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
- Аналоговый вход
- 1 аналоговый вход по напряжению и току
- Аналоговый выход
- 1 аналоговый выход по току и напряжению
- Вибрации, g
- 0,6 (5,9 м/c2) в вибродиапазоне 9–200 Гц
- Возможность торможения постоянным током
- Начальная частота: 0–50 Гц. Время торможения: 0,1–60 с. Ток торможения: до 150 % от номинального тока
- Входы задания частоты
- Цифровое задание с панели оператора, потенциометр панели, аналоговый вход (напр./ток), задание по шине связи, задание предустановленных скоростей с помощью цифр. входов, основной и вспомогательный пост управления (переключение различными способами)
- Выходная частота, Гц
- 0–200 (режим VVC+), 0–299 (режим U/f)
- Выходное напряжение
- 0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %)
- Габариты ВхШхГ, мм
- 177×65×148
- Диапазон регулирования скорости
- Векторное управление без о/c: 1:100 при номинальной нагрузке
- Дисплей
- Встроенный цифровой однострочный дисплей, опциональный выносной цифровой двухстрочный дисплей (возможность копирования параметров)
- Длина неэкранированного кабеля кабеля, м
- 50
- Допустимые отклонения
- Коэффициент дисбаланса напряжения <3%Степень искажения соответствует требованиям IEC61800-2
- Дроссель
- Внешний
- Источники команды СТАРТ
- Панель оператора, цифровой вход, шина связи
- Компенсация момента
- Автоматический режим: до 100 %.Ручной режим: до 30 %
- Корпус
- IP20 (принудительное возд. охлаждение)
- Коэффициент мощности (cos φ)
- ≥ 0,94 (с дросселем в звене постоянного тока)
- КПД инвертора, %
- ≥ 96
- Кривая U/f
- Четыре типа: линейная характеристика, самонастраивающаяся характеристика,характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
- Кривые разгона и торможения
- Два типа: линейная кривая, S-образная кривая разгона и торможения. Четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с
- Максимальная высота, м
- 1000, при превышении — понижение характеристик 1 %/100 м
- Масса, кг
- 0,9
- Монтаж
- Настенный, шкафной
- Напряжение, В
- Вход 1×220,выход 3×220
- Номинальная мощность, кВт
- 0,75
- Номинальное выходное напряжение
- Можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания
- Номинальный выходной ток, А
- 4
- Относительная влажность, %
- 5–95 (без выпадения конденсата)
- Перегрузочная способность по току от номинального значения
- 150% в течении 20 с, 180% в течении 5 с
- Пусковой момент
- Векторное управление без о/c: 150 % от номинального момента при 0,5 Гц
- Рабочая температура, °С
- –10 ... +50. Снижение номинальных характеристик при превышении +40 °C. Максимально +60 ˚C с пониженной нагрузкой
- Режим управления двигателем
- U/f без обратной связи, векторное управление без датчика положения
- Реле
- 1
- Сигналы входных команд
- Старт, Стоп, Вперед/Реверс, Толчок, Мультискорости, Выбег, Сброс, Выбор ускор./замедл., Выбор поста задания, Внешняя авария
- Скорость реакции на изменение момента
- Векторное управление без о/c: <20 мс
- Стандартные функции
- ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
- Температура хранения, °С
- –40 ... +60
- Тепловые потери, Вт
- 30
- Тип двигателя
- Асинхронный двигатель, синхронный двигатель с постоянными магнитами (PMSM)
- Тип модуляции
- Оптимизированная пространственно-векторная ШИМ
- Ток перегрузки, А
- 6
- Тормозной ключ
- Встроенный
- Точность поддержания установившейся скорости
- Векторное управление без о/c: ≤ 2 % от номинальной синхронной скорости
- Точность поддержания частоты
- Цифровое задание: ± 0,01 % от максимальной частоты.Аналоговое задание: ± 0,2 % от максимальной частоты
- Точность регулирования частоты на выходе, %
- ± 0,5 от максимального значения частоты
- Цифровые входы и выходы
- 4 входа, 1 выход
- Частота сети, Гц
- 50/60 ±5 %
- Частота ШИМ, кГц
- 1–16
- Шаг настройки частоты
- Цифровое задание: 0,01 Гц.Аналоговое задание: 0,05 % от максимальной частоты
