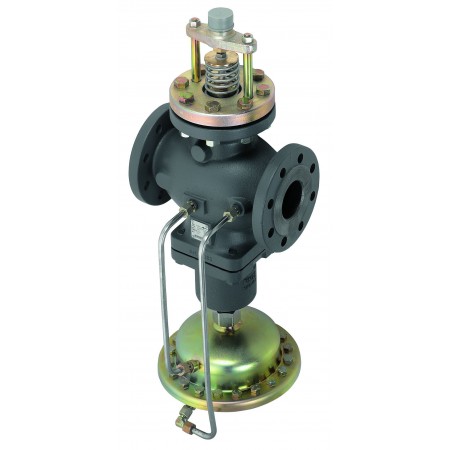

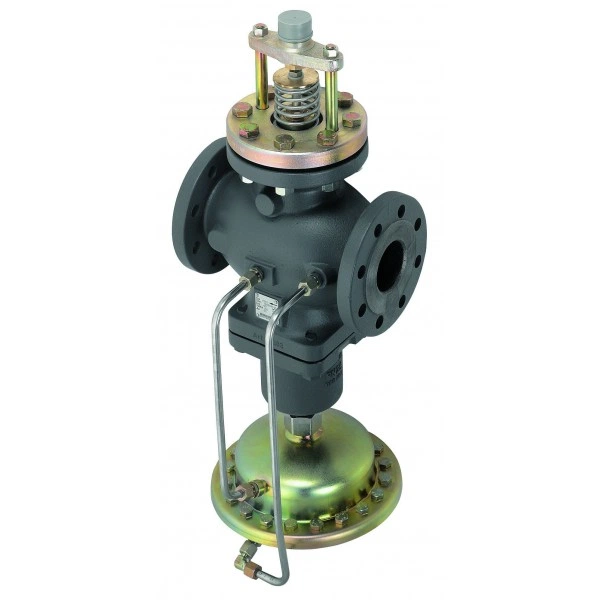

DANFOSS Клапан регул.комбинир. AFQM6, Ду50, PN25 003G1085

Характеристики

H2, мм

716

H3, мм

-

H4, мм

-

H5, мм

-

H6, мм

-

H7, мм

-

H₁, мм

390

L, мм

230

PH среды

Мин. 7 , Макс 10

Вид привода или регулирующего блока

AME 655, 658 SD, SU + адаптер

Герметичность затвора (объем протечки / класс герметичности)

≤ 0,01

Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар

3,2 ÷ 16

Диафрагма

EPDM

Динамический диапазон регулирования

> 1 : 20

Золотник

Нержавеющая сталь, мат. № 1.4404

Импульсная трубка

Нержавеющая сталь, Ø10 х 0,8 мм

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус регулирующей диафрагмы

Нержавеющая сталь, мат. № 1.0338

Коэффициент начала кавитации

0,5

Максимально допустимый перепад давлений, бар

20

Масса, кг, не более

22

Мин. перепад давлений на клапане ΔР, бар

Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб

Номинальное давление (PN), бар

25

Номинальный диаметр (DN), мм

50

Площадь регулирующей диафрагмы регулирующего блока, см2

250

Пропускная способность Kvs, м³/ч

32

Рабочая среда

Вода или 30% водный раствор гликоля

Седло

Нержавеющая сталь, мат. № 1.4021

Температура рабочей среды, °С

2–150

Тип присоединения к трубопроводу

Фланцы, РN 25, по EN EN 1092-2

Уплотнение

Металлическое

Условное давление регулирующего блока, бар

25

Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар

0,2

Характеристика регулирования

Линейная

Ход штока, мм

12
