В наличии

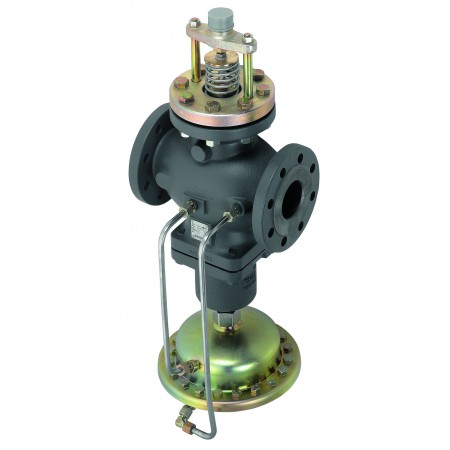

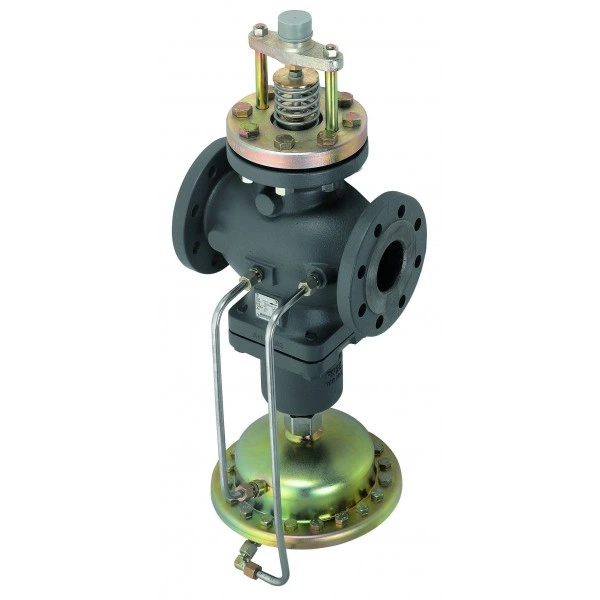

Клапан регул.комбинир. AFQM6, Ду40, PN16
Код товара - 003G1082
Код товара - 003G1082
Характеристики товара
| Масса, кг, не более | 17 |
| L, мм | 200 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| H2, мм | 716 |
| Номинальный диаметр (DN), мм | 40 |
| Номинальное давление (PN), бар | 16 |
| Максимально допустимый перепад давлений, бар | 16 |
| Температура рабочей среды, °С | 2–150 |
| H3, мм | - |
| H5, мм | - |
| H4, мм | - |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Фланцы, РN 25, по EN EN 1092-2 |
| Динамический диапазон регулирования | > 1 : 20 |
| Коэффициент начала кавитации | 0,55 |
| Вид привода или регулирующего блока | AME 655, 658 SD, SU + адаптер |
| Ход штока, мм | 8 |
| Уплотнение | Металлическое |
| PH среды | Мин. 7 , Макс 10 |
| Корпус регулирующей диафрагмы | Нержавеющая сталь, мат. № 1.0338 |
| Диафрагма | EPDM |
| Седло | Нержавеющая сталь, мат. № 1.4021 |
| Золотник | Нержавеющая сталь, мат. № 1.4404 |
| Характеристика регулирования | Линейная |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 250 |
| Условное давление регулирующего блока, бар | 25 |
| H6, мм | - |
| H7, мм | - |
| Пропускная способность Kvs, м³/ч | 20 |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 2,2 ÷ 11 |
| Импульсная трубка | Нержавеющая сталь, Ø10 х 0,8 мм |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| H₁, мм | 390 |
| Мин. перепад давлений на клапане ΔР, бар | Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,01 |
Характеристики
- H2, мм
- 716
- H3, мм
- -
- H4, мм
- -
- H5, мм
- -
- H6, мм
- -
- H7, мм
- -
- H₁, мм
- 390
- L, мм
- 200
- PH среды
- Мин. 7 , Макс 10
- Вид привода или регулирующего блока
- AME 655, 658 SD, SU + адаптер
- Герметичность затвора (объем протечки / класс герметичности)
- ≤ 0,01
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
- 2,2 ÷ 11
- Диафрагма
- EPDM
- Динамический диапазон регулирования
- > 1 : 20
- Золотник
- Нержавеющая сталь, мат. № 1.4404
- Импульсная трубка
- Нержавеющая сталь, Ø10 х 0,8 мм
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус регулирующей диафрагмы
- Нержавеющая сталь, мат. № 1.0338
- Коэффициент начала кавитации
- 0,55
- Максимально допустимый перепад давлений, бар
- 16
- Масса, кг, не более
- 17
- Мин. перепад давлений на клапане ΔР, бар
- Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 40
- Площадь регулирующей диафрагмы регулирующего блока, см2
- 250
- Пропускная способность Kvs, м³/ч
- 20
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Седло
- Нержавеющая сталь, мат. № 1.4021
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Фланцы, РN 25, по EN EN 1092-2
- Уплотнение
- Металлическое
- Условное давление регулирующего блока, бар
- 25
- Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар
- 0,2
- Характеристика регулирования
- Линейная
- Ход штока, мм
- 8
