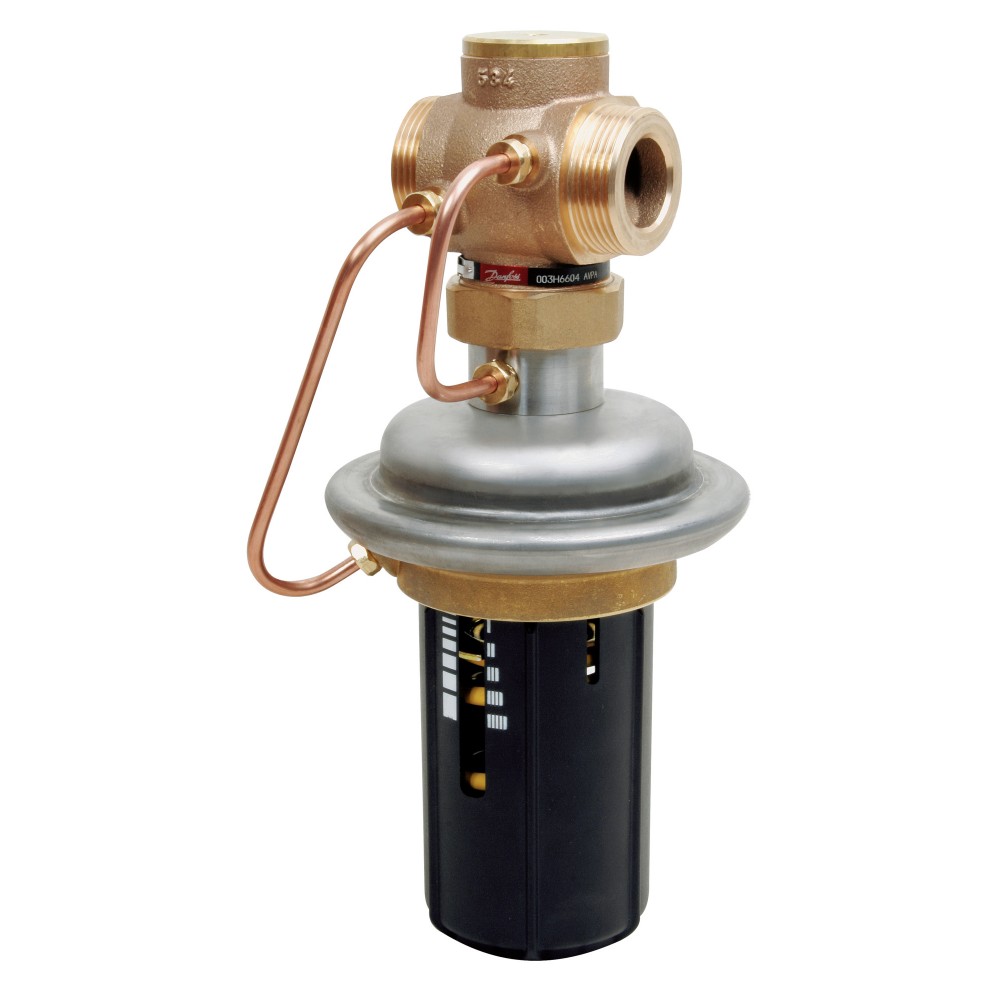

DANFOSS 003H6602 — Моноблочный регулятор перепуска AVPA DN 15, PN 25, T рабочей среды 2–150 °С 003H6602

Характеристики

D, мм

21

D2, мм

14

H, мм

233

H2, мм

34

H4, мм

K, мм

65

L, мм

65

L2, мм

131

L3, мм

139

L₁, мм

130

N

4

PH среды

7–10

R, дюймы

½ Наружная коническая трубная резьба по EN 10266-1

Вид привода или регулирующего блока

Встроенный регулятор перепуска AVPA

Герметичность затвора (объем протечки / класс герметичности)

0,02% от Kvs

Диапазон (величина)настройки перепада давлений ΔРрег, бар

0,2–1,0

Диафрагма

EPDM

Золотник

Необесцинковывающаяся латунь CuZn36Pb2As

Импульсная трубка

Медная трубка Ø 6 × 1 мм

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус

Красная бронза CuSn5ZnPb (Rg5)

Корпус регулирующей диафрагмы

Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As

Коэффициент начала кавитации

≥0,6

Максимально допустимый перепад давлений, бар

20

Масса, кг, не более

3,5

Номинальное давление (PN), бар

25

Номинальный диаметр (DN), мм

15

Площадь диафрагмы, см2

54

Пропускная способность Kvs, м³/ч

4

Рабочая среда

Вода или 30% водный раствор гликоля

Размер гайки под ключ SW, мм

32

Размер резьбы а по ISO 228/1, дюймы

G ¾ A

Седло

Нержавеющая сталь, мат. № 1.4571

Температура рабочей среды, °С

2–150

Тип присоединения к трубопроводу

Цилиндрическая наружная трубная резьба по ISO 228/1

Уплотнение

EPDM

Цвет настроечной пружины

Желтый
