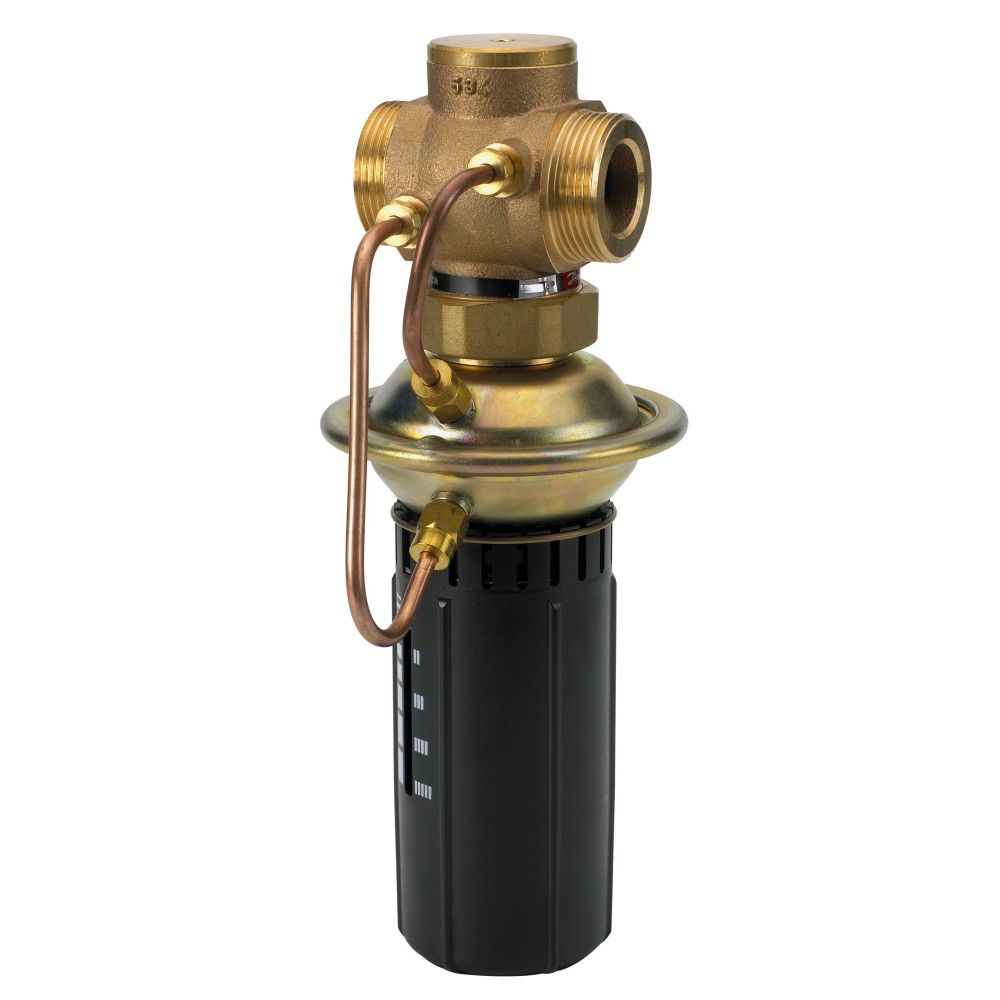

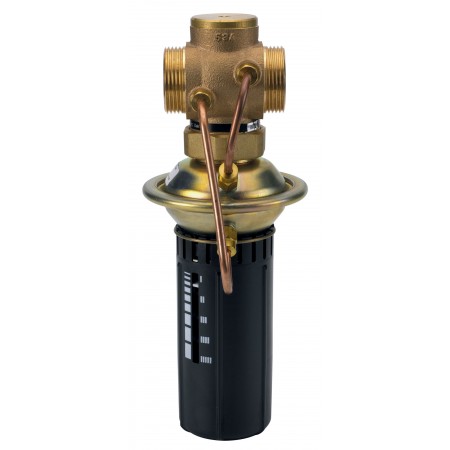

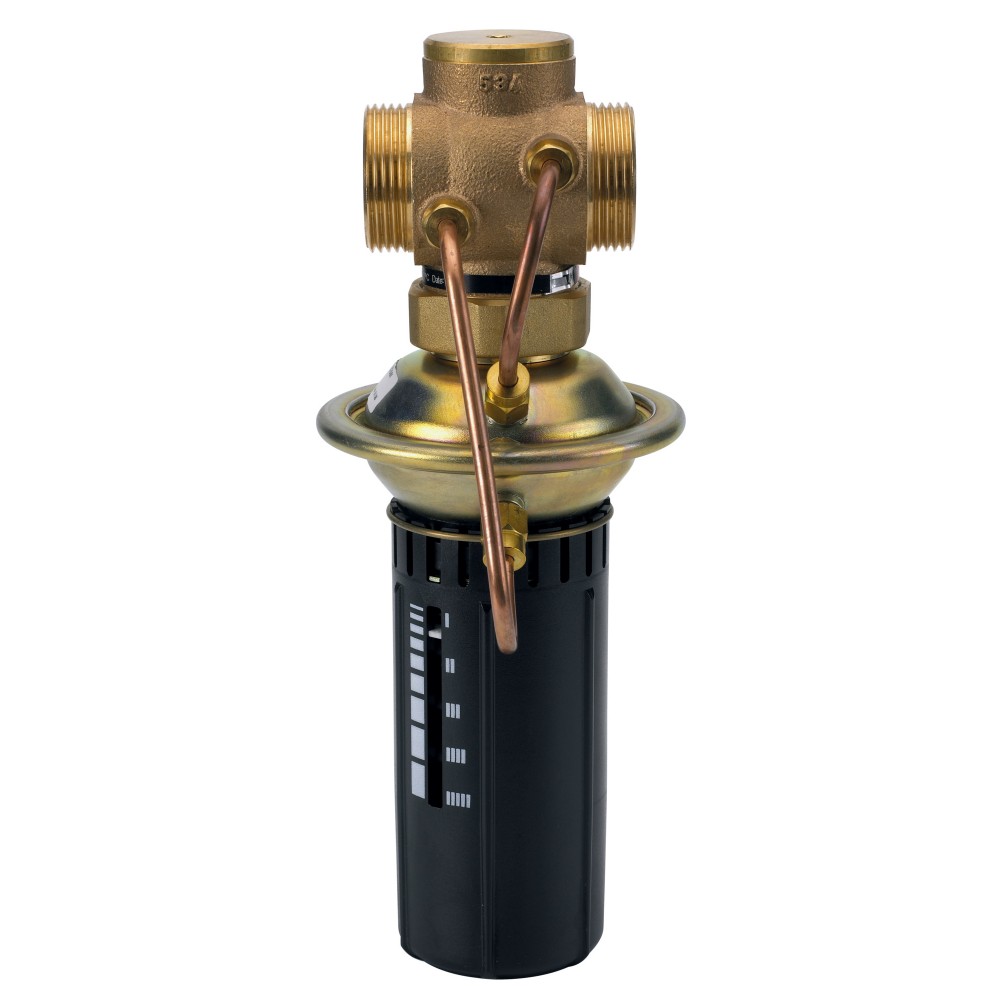

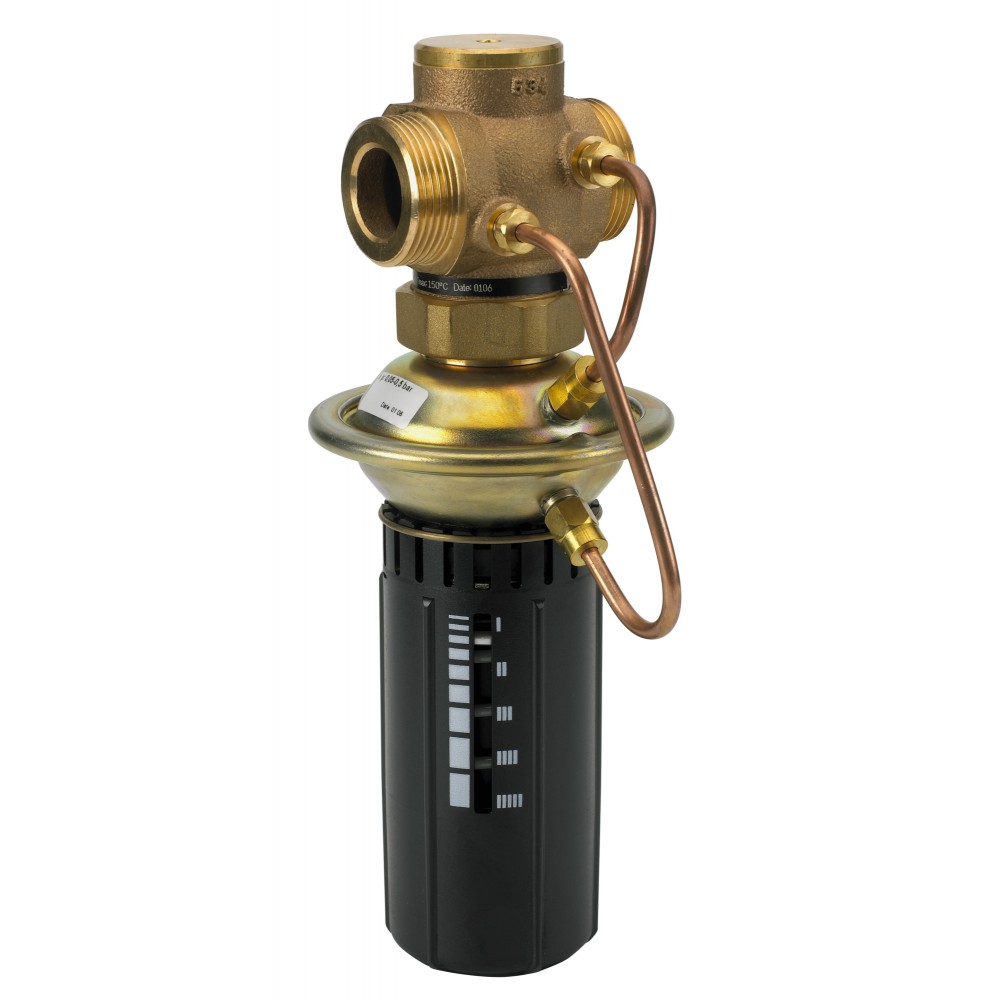

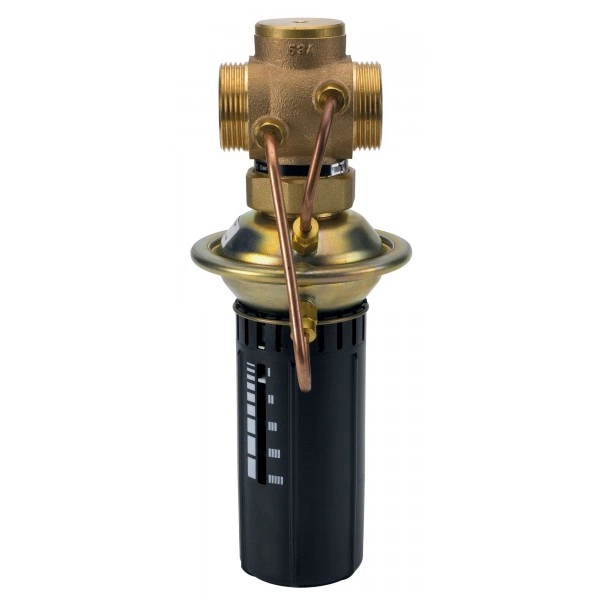

DANFOSS 003H6595 — Моноблочный регулятор перепуска AVPA DN 25, PN 16, T рабочей среды 2–150 °С 003H6595

Характеристики

D, мм

33

D2, мм

14

H, мм

H2, мм

37

H4, мм

232

K, мм

85

L, мм

75

L2, мм

160

L3, мм

159

L₁, мм

160

N

4

PH среды

7–10

R, дюймы

1 Наружная коническая трубная резьба по EN 10266-1

Вид привода или регулирующего блока

Встроенный регулятор перепуска AVPA

Герметичность затвора (объем протечки / класс герметичности)

0,02% от Kvs

Диапазон (величина)настройки перепада давлений ΔРрег, бар

0,05–0,5

Диафрагма

EPDM

Золотник

Необесцинковывающаяся латунь CuZn36Pb2As

Импульсная трубка

Медная трубка Ø 6 × 1 мм

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус

Красная бронза CuSn5ZnPb (Rg5)

Корпус регулирующей диафрагмы

Оцинкованная сталь по DIN 1624, № 1.0338

Коэффициент начала кавитации

≥0,6

Максимально допустимый перепад давлений, бар

12

Масса, кг, не более

2

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

25

Площадь диафрагмы, см2

39

Пропускная способность Kvs, м³/ч

8

Рабочая среда

Вода или 30% водный раствор гликоля

Размер гайки под ключ SW, мм

50

Размер резьбы а по ISO 228/1, дюймы

G 1¼ A

Седло

Нержавеющая сталь, мат. № 1.4571

Температура рабочей среды, °С

2–150

Тип присоединения к трубопроводу

Цилиндрическая наружная трубная резьба по ISO 228/1

Уплотнение

EPDM

Цвет настроечной пружины

Серый
