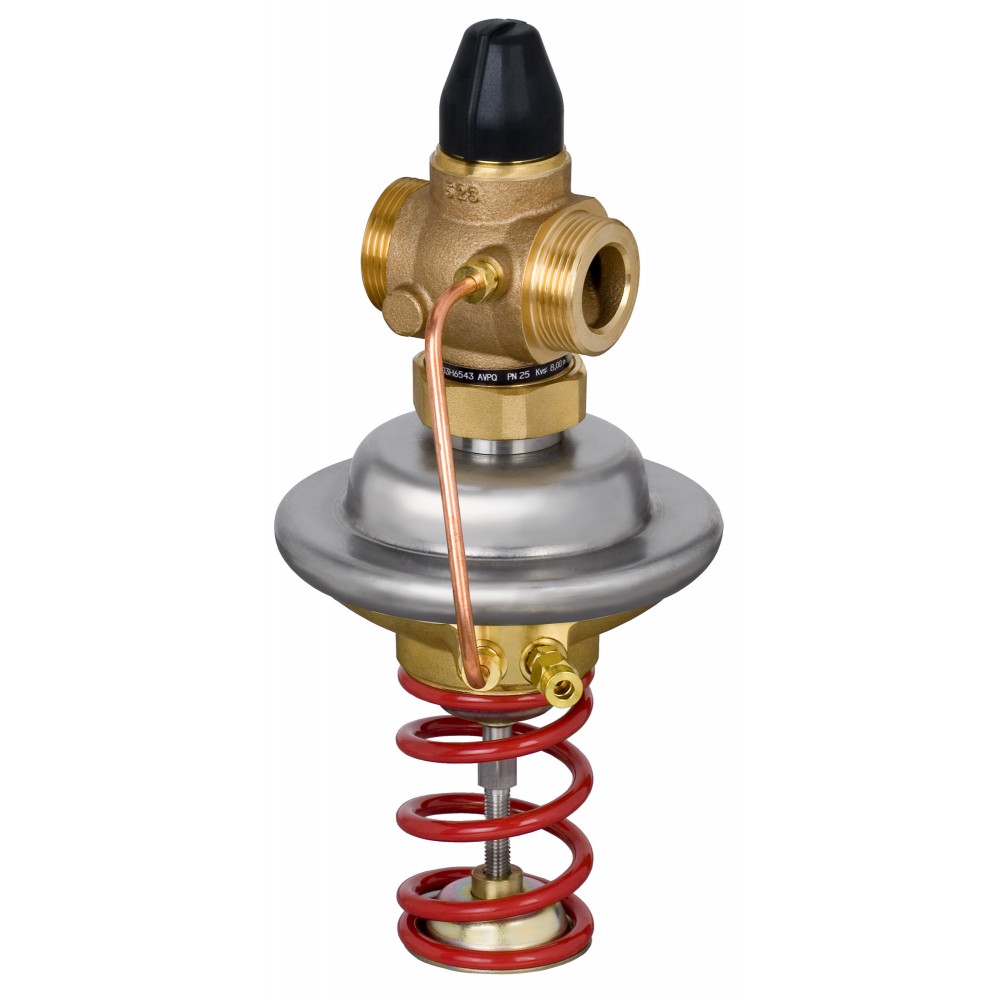

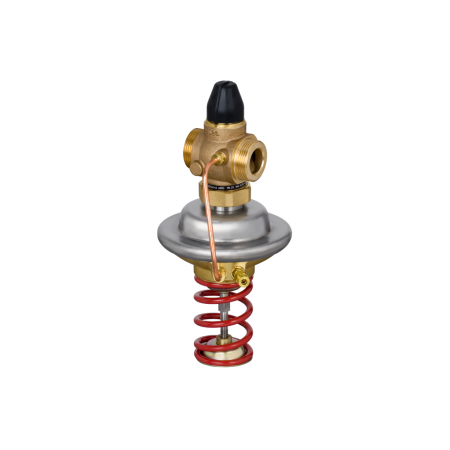

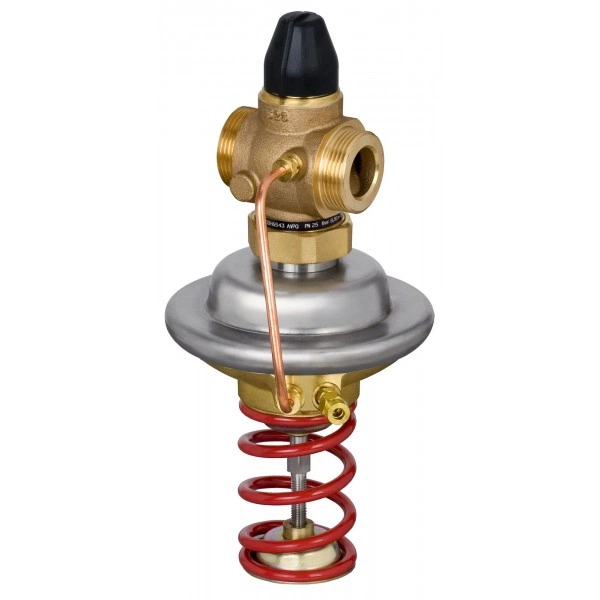

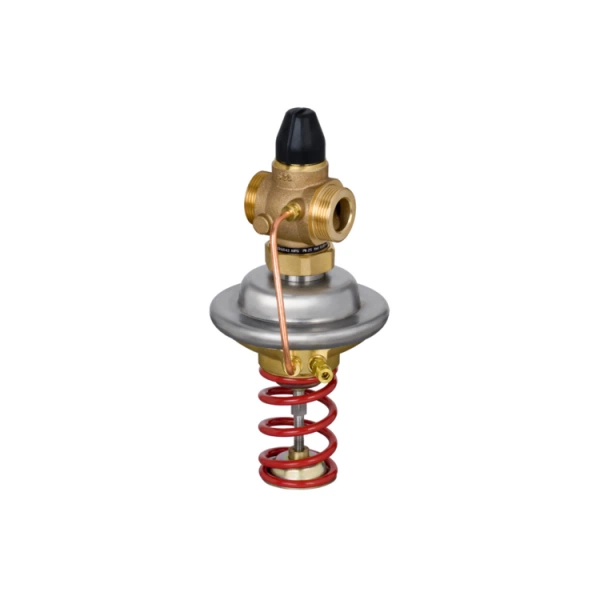

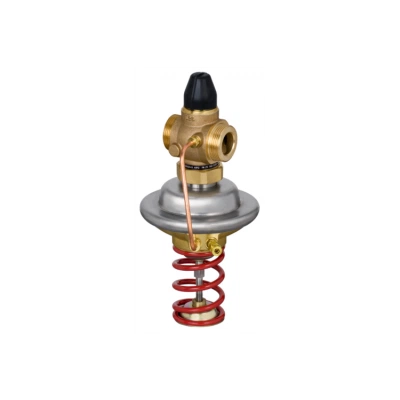

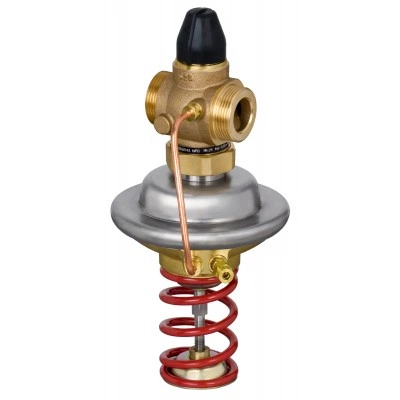

DANFOSS AVPQ Регулятор перепада давления DN 40 003H6537

Характеристики

D, мм

110

D2, мм

47

H*, мм

103

H, мм

103

H2, мм

204

K, мм

217

L, мм

70

L2, мм

-

L3, мм

-

L₁, мм

-

N

18

PH среды

7–10

R, дюймы

260

Герметичность затвора (объем протечки / класс герметичности)

0,05% от Kvs

Диапазон (величина)настройки перепада давлений ΔРрег, бар

0,2–1,0

Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар

0,8÷ 10

Диафрагма

EPDM

Золотник

Необесцинковывающаяся латунь CuZn36Pb2As

Импульсная трубка

Медная трубка Ø 6 × 1 мм

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус

Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)

Корпус регулирующей диафрагмы

Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As

Коэффициент начала кавитации

≥ 0,5

Максимально допустимый перепад давлений, бар

16

Максимальный расход, м^3/ч

12

Масса, кг, не более

6

Место установки

Обратный трубопровод

Мин. перепад давлений на клапане ΔР, бар

ΔРmin=(Q/kVS)2 + ΔРдр.

Номинальное давление (PN), бар

25

Номинальный диаметр (DN), мм

40

Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар

0,2

Площадь диафрагмы, см2

54

Пропускная способность Kvs, м³/ч

16

Рабочая среда

Вода или 30% водный раствор гликоля

Размер гайки под ключ SW, мм

G 2 A

Размер резьбы а по ISO 228/1, дюймы

4

Седло

Нержавеющая сталь, мат. № 1.4571

Температура рабочей среды, °С

2–150

Тип присоединения к трубопроводу

Цилиндрическая наружная трубная резьба по ISO 228/1

Уплотнение

EPDM

Цвет настроечной пружины

Желтый
