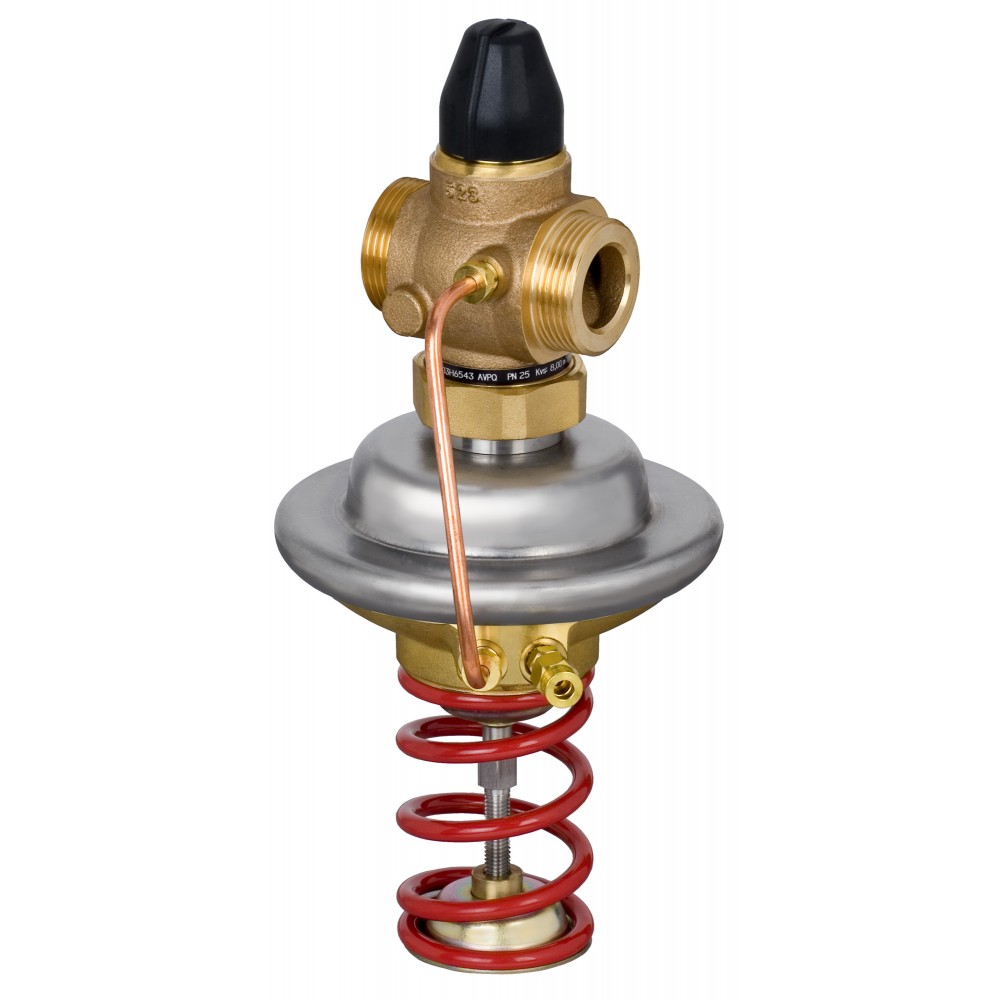

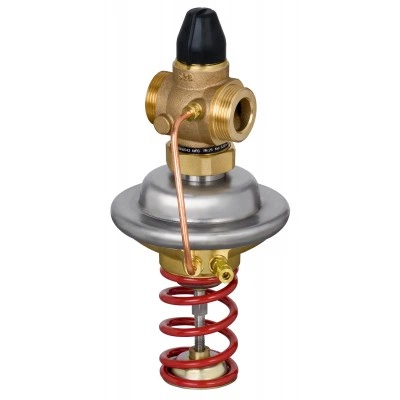

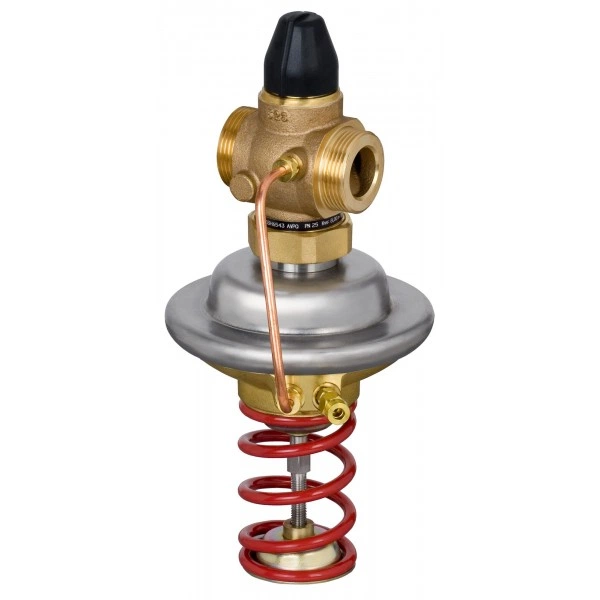

DANFOSS AVPQ Регулятор перепада давления DN 25 003H6535

Name: DANFOSS AVPQ Регулятор перепада давления DN 25 003H6535
Brand: DANFOSS
SKU: 003H6535

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@rd-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 705-80-11

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

AVPQ Регулятор перепада давления DN 25
Код товара - 003H6535

Характеристики товара

Номинальный диаметр (DN), мм	25
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L3, мм	160
L2, мм	160
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С	2–150
Максимально допустимый перепад давлений, бар	20
N	14
K, мм	175
D, мм	85
D2, мм	33
Размер гайки под ключ SW, мм	G 1¼A
Герметичность затвора (объем протечки / класс герметичности)	0,02% от Kvs
PH среды	7–10
Место установки	Обратный трубопровод
Максимальный расход, м^3/ч	4,5
Площадь диафрагмы, см2	54
Цвет настроечной пружины	Желтый
Масса, кг, не более	3,4
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Уплотнение	EPDM
H2, мм	159
H*, мм	76
L, мм	50
Импульсная трубка	Медная трубка Ø 6 × 1 мм
H, мм	76
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации	≥ 0,55
L₁, мм	160
Размер резьбы а по ISO 228/1, дюймы	4
R, дюймы	219
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Пропускная способность Kvs, м³/ч	8
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Диафрагма	EPDM
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,2 ÷ 3,5
Диапазон (величина)настройки перепада давлений ΔРрег, бар	0,2–1,0
Корпус	Красная бронза CuSn5ZnPb (Rg5)

Технические характеристики 003H6535

Характеристики

D, мм: 85
D2, мм: 33
H*, мм: 76
H, мм: 76
H2, мм: 159
K, мм: 175
L, мм: 50
L2, мм: 160
L3, мм: 160
L₁, мм: 160
N: 14
PH среды: 7–10
R, дюймы: 219
Герметичность затвора (объем протечки / класс герметичности): 0,02% от Kvs
Диапазон (величина)настройки перепада давлений ΔРрег, бар: 0,2–1,0
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар: 0,2 ÷ 3,5
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка: Медная трубка Ø 6 × 1 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Красная бронза CuSn5ZnPb (Rg5)

Корпус регулирующей диафрагмы: Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации: ≥ 0,55
Максимально допустимый перепад давлений, бар: 20
Максимальный расход, м^3/ч: 4,5
Масса, кг, не более: 3,4
Место установки: Обратный трубопровод
Мин. перепад давлений на клапане ΔР, бар: ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 25
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар: 0,2
Площадь диафрагмы, см2: 54
Пропускная способность Kvs, м³/ч: 8
Рабочая среда: Вода или 30% водный раствор гликоля
Размер гайки под ключ SW, мм: G 1¼A
Размер резьбы а по ISO 228/1, дюймы: 4
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение: EPDM
Цвет настроечной пружины: Желтый
