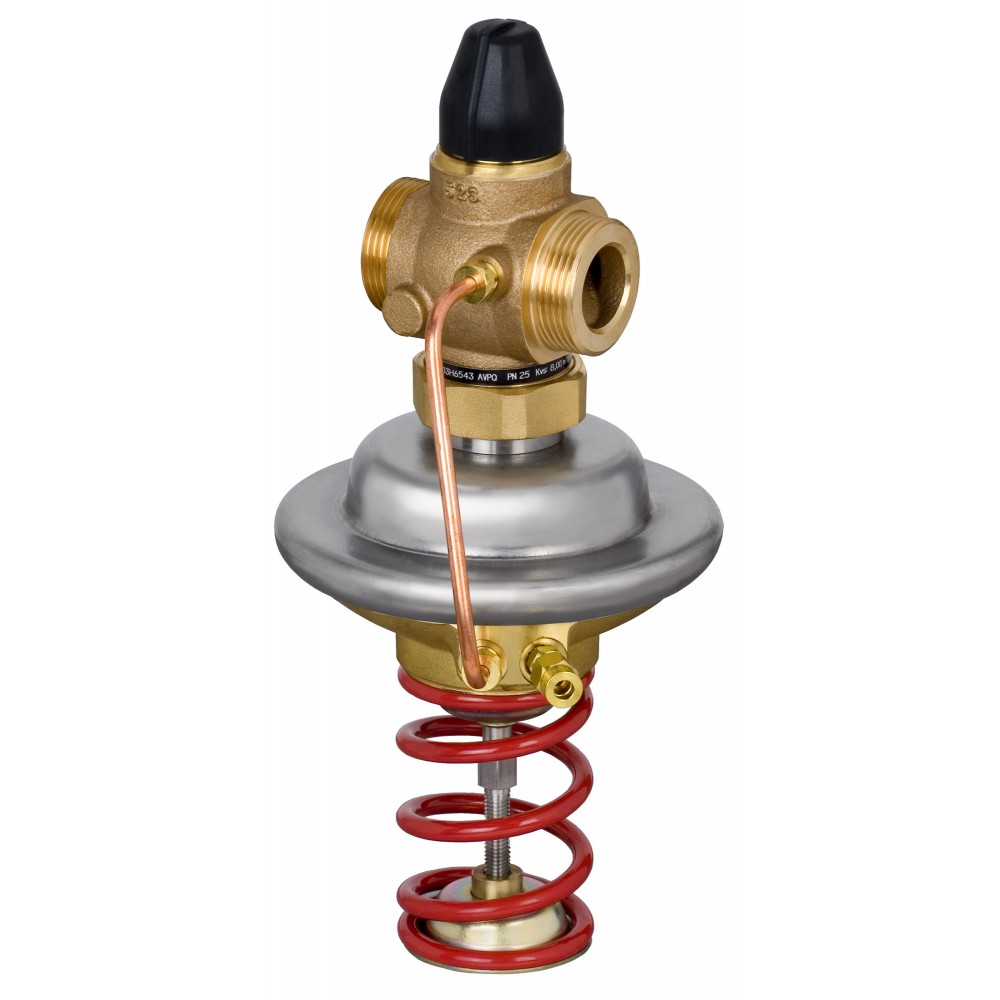

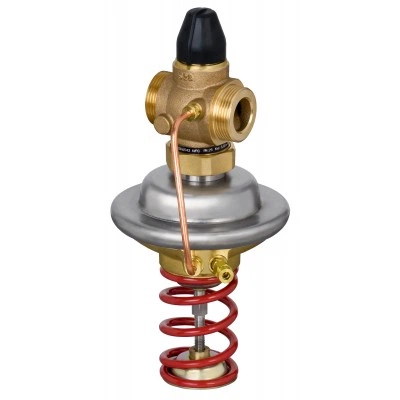

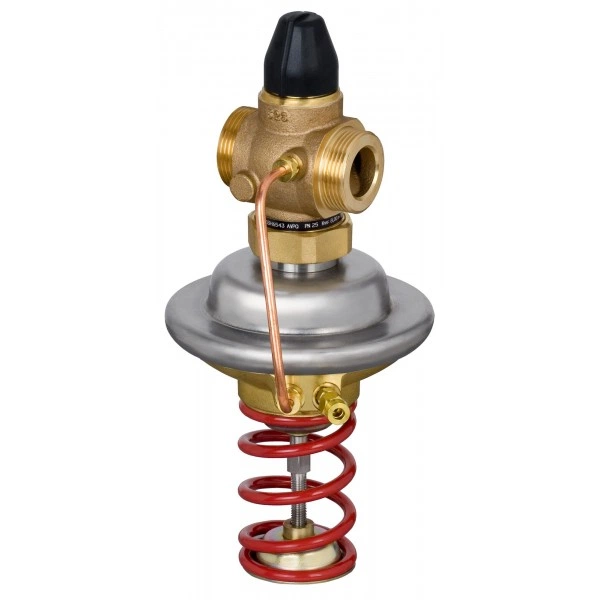

AVPQ Регулятор перепада давления DN 15
Код товара - 003H6920
Код товара - 003H6920
Характеристики товара
| Номинальный диаметр (DN), мм | 15 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| L3, мм | 131 |
| L2, мм | 130 |
| Номинальное давление (PN), бар | 25 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Температура рабочей среды, °С | 2–150 |
| Максимально допустимый перепад давлений, бар | 20 |
| N | 14 |
| K, мм | 175 |
| D, мм | 65 |
| D2, мм | 21 |
| Размер гайки под ключ SW, мм | G ¾A |
| Герметичность затвора (объем протечки / класс герметичности) | 0,02% от Kvs |
| PH среды | 7–10 |
| Место установки | Обратный трубопровод |
| Максимальный расход, м^3/ч | - |
| Площадь диафрагмы, см2 | 54 |
| Цвет настроечной пружины | Красный |
| Масса, кг, не более | 3,2 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Уплотнение | EPDM |
| H2, мм | 139 |
| H*, мм | 73 |
| L, мм | 32 |
| Импульсная трубка | Медная трубка Ø 6 × 1 мм |
| H, мм | 73 |
| Корпус регулирующей диафрагмы | Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As |
| Коэффициент начала кавитации | ≥ 0,6 |
| L₁, мм | 130 |
| Размер резьбы а по ISO 228/1, дюймы | 4 |
| R, дюймы | 219 |
| Мин. перепад давлений на клапане ΔР, бар | ΔРmin=(Q/kVS)2 + ΔРдр. |
| Пропускная способность Kvs, м³/ч | 0,4 |
| Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар | 0,2 |
| Диафрагма | EPDM |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,015 ÷ 0,18 |
| Диапазон (величина)настройки перепада давлений ΔРрег, бар | 0,3–2,0 |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
Характеристики
- D, мм
- 65
- D2, мм
- 21
- H*, мм
- 73
- H, мм
- 73
- H2, мм
- 139
- K, мм
- 175
- L, мм
- 32
- L2, мм
- 130
- L3, мм
- 131
- L₁, мм
- 130
- N
- 14
- PH среды
- 7–10
- R, дюймы
- 219
- Герметичность затвора (объем протечки / класс герметичности)
- 0,02% от Kvs
- Диапазон (величина)настройки перепада давлений ΔРрег, бар
- 0,3–2,0
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
- 0,015 ÷ 0,18
- Диафрагма
- EPDM
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Импульсная трубка
- Медная трубка Ø 6 × 1 мм
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Красная бронза CuSn5ZnPb (Rg5)
- Корпус регулирующей диафрагмы
- Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- Коэффициент начала кавитации
- ≥ 0,6
- Максимально допустимый перепад давлений, бар
- 20
- Максимальный расход, м^3/ч
- -
- Масса, кг, не более
- 3,2
- Место установки
- Обратный трубопровод
- Мин. перепад давлений на клапане ΔР, бар
- ΔРmin=(Q/kVS)2 + ΔРдр.
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 15
- Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар
- 0,2
- Площадь диафрагмы, см2
- 54
- Пропускная способность Kvs, м³/ч
- 0,4
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Размер гайки под ключ SW, мм
- G ¾A
- Размер резьбы а по ISO 228/1, дюймы
- 4
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1
- Уплотнение
- EPDM
- Цвет настроечной пружины
- Красный
