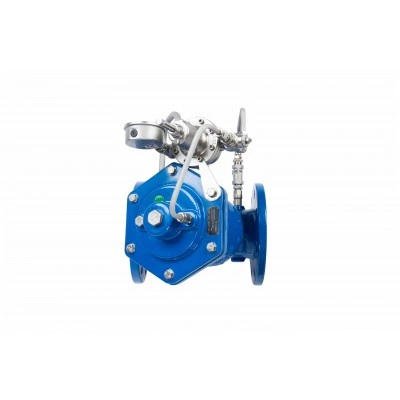

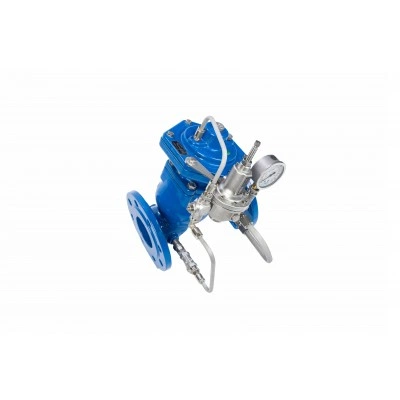

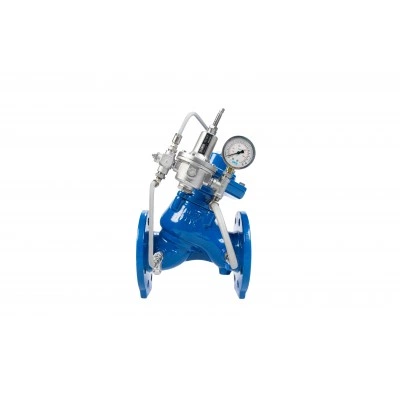

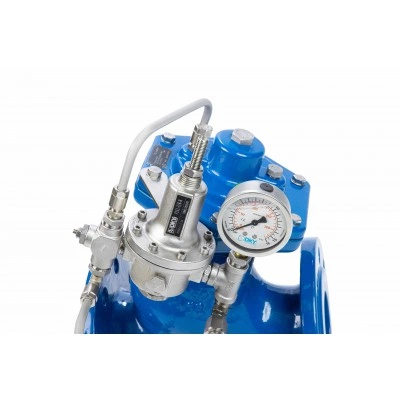

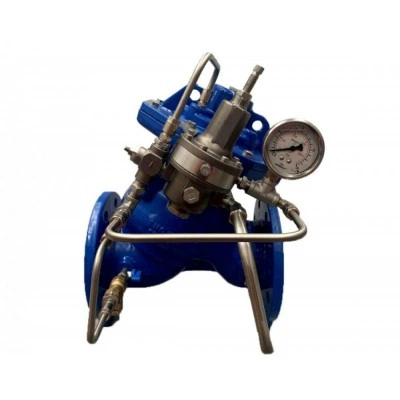

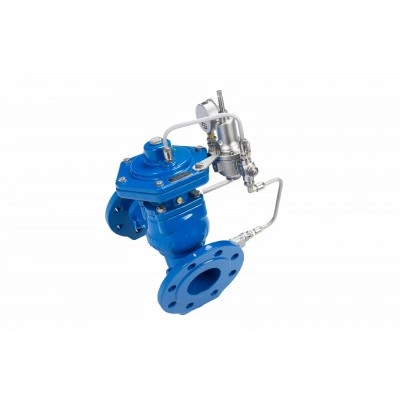

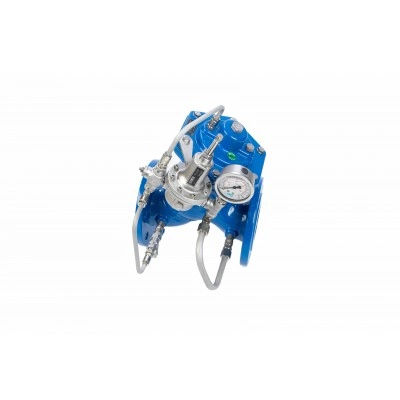

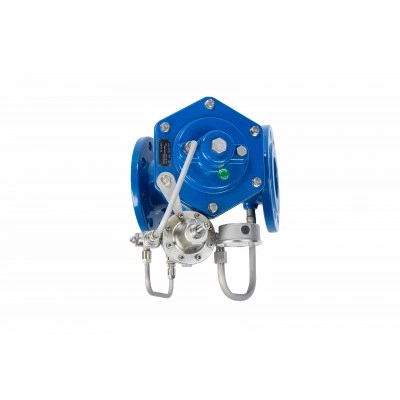

РИДАН C301-R 082X6147R — Регулятор давления «до себя» в сборе DN250, PN16 (диапазон настройки: 0,5...8 бар) 082X6147R

Характеристики

H, мм

780

H., мм

580

Kv, куб.м/ч

1300

L, мм

635

Возможные диапазоны настроек задающего клапана импульсной арматуры, бар

От 0,5 бар до 8 бар

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)

Максимальный расход через клапан, м³/ч

950

Масса, кг, не более

233

Минимальный расход* через клапан, м³/ч

80

Монтажное положение

Регулятор может устанавливаться как на вертикальном трубопроводе, так и на горизонтальном - крышкой вверх. При любом монтажном положении следует обеспечить положение управляющего клапана импульсной арматуры - крышкой вверх.

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

250

Примечание*

Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление.

Рабочая среда

Вода техническая, систем отопления,систем питьевого и горячего водоснабжения

Температура окружающей среды, °С

От +1 до +40

Температура рабочей среды, °С

От +1 до +80

Тип присоединения к трубопроводу

Фланцевое

Ширина В (перпендикулярно плоскости эскиза), мм

460
