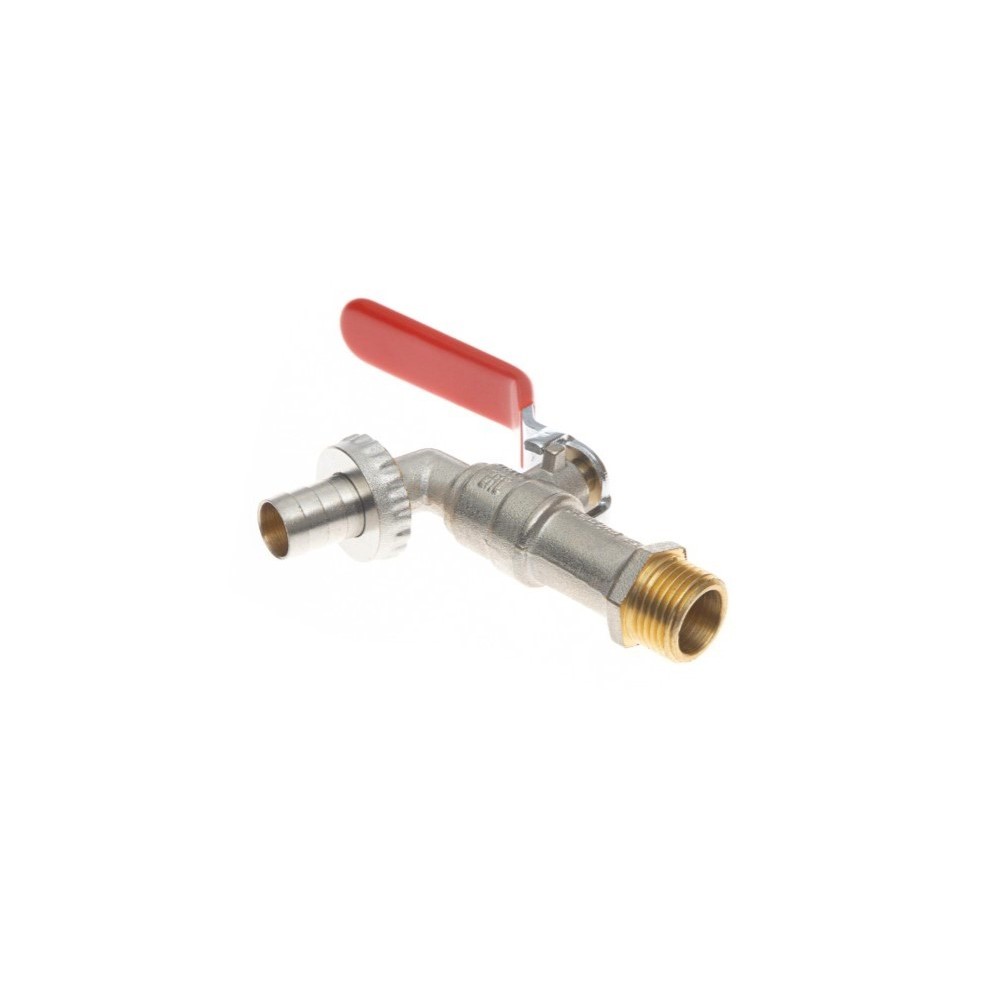

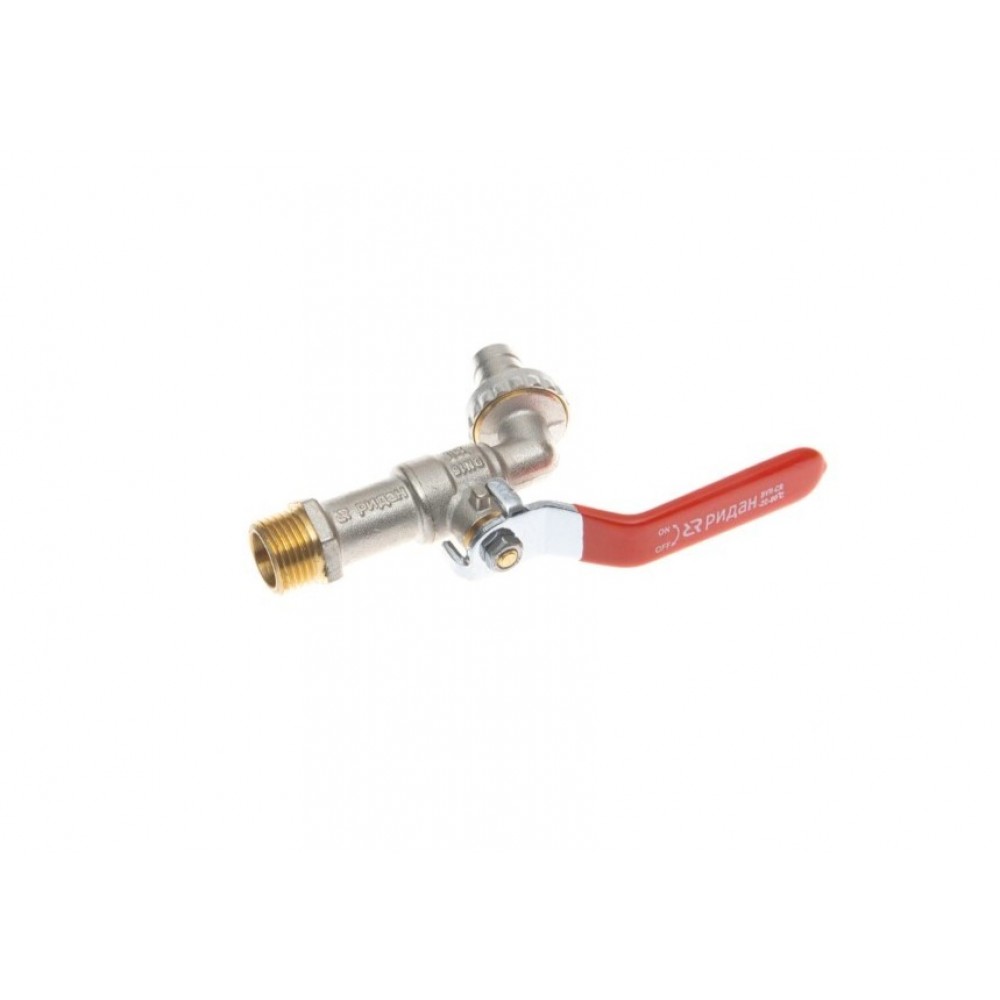

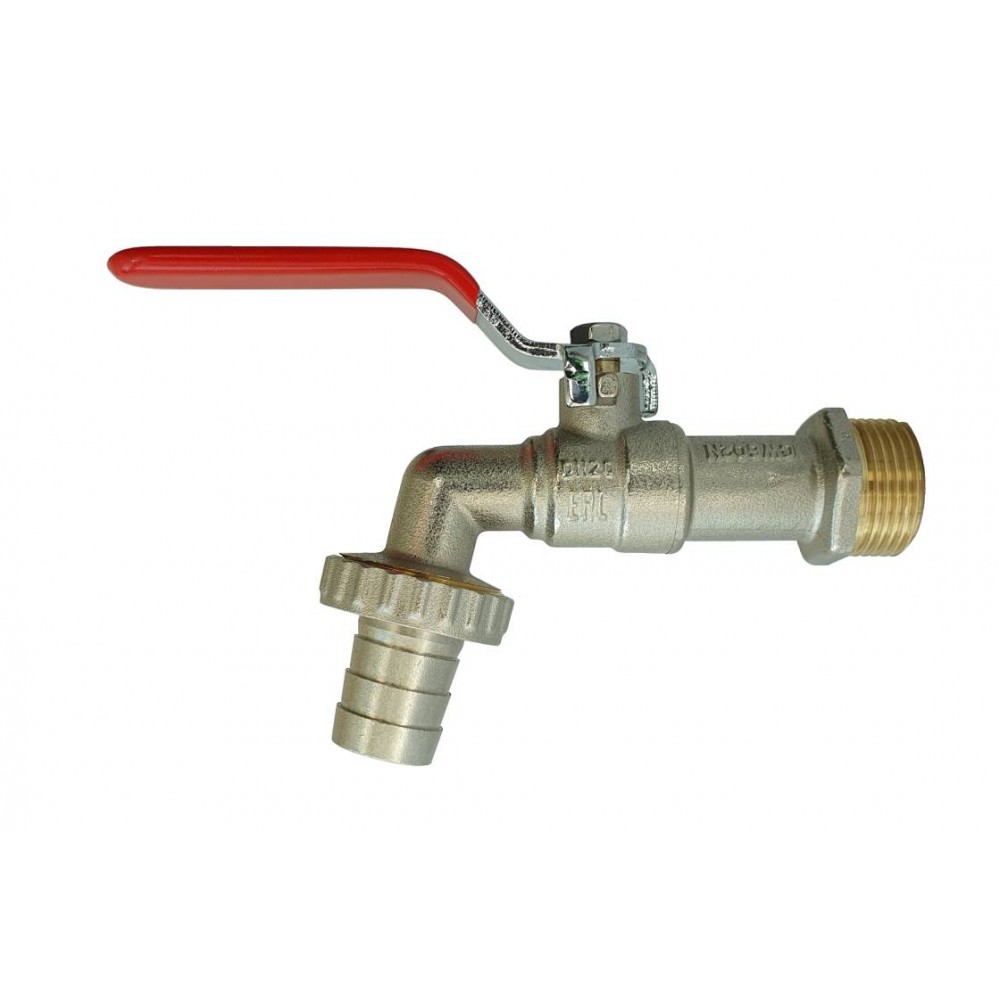

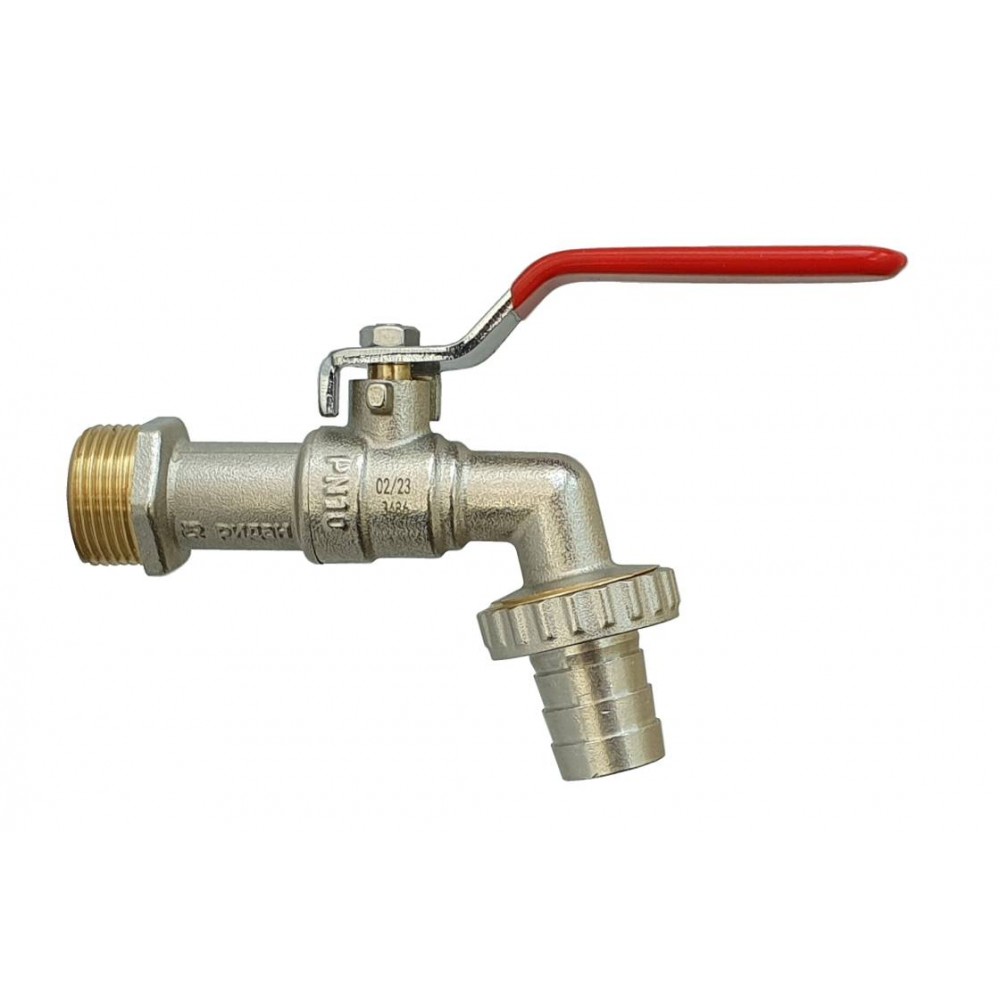

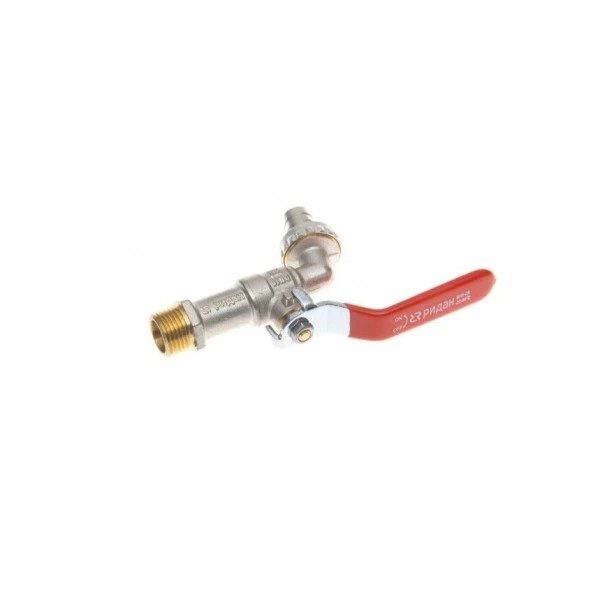

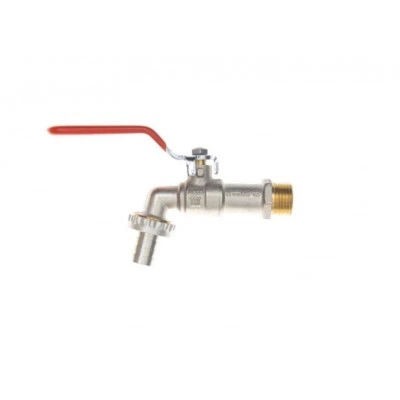

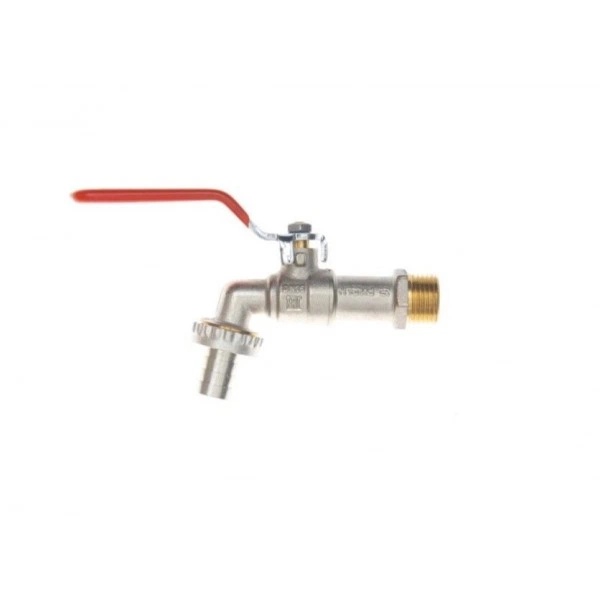

РИДАН BVR-CR 065B8302RG — Кран шаровой ГОСТ59553-2021 c наружной резьбой и насадкой под шланг PN10 DN25; Т от -20 ℃ ...+95 ℃; материал корпуса латунь 065B8302RG

Характеристики

D, мм

115 (1)106,5 (2)

D,мм

115 (1)106,5 (2)

D1

69,8 (1)49 (2)

D1, мм

69,8 (1)49 (2)

Dmax, мм

25,5

Dэф, мм

25

Dэф,мм

25

E, мм

15 (1)14 (2)

H, мм

56,2 (1) 49,5 (2)

H₁, мм

54,5

Герметичность затвора (объем протечки / класс герметичности)

А по ГОСТ 9544-2015

Допустимая концентрация гликоля

0,5

Исполнение

Латунный полнопроходной с насадкой под шланг

Максимальный момент затяжки при монтаже, Усилие- Нм

120

Масса, кг, не более

0,519

Материал гайки сальника

Сталь 304

Материал корпуса

Латунь ЛС58-2

Материал шара

Латунь ЛС58-2

Материал штока

Латунь ЛС58-2 (1) латунь ЛС59 (2)

Направление подачи рабочей среды

Проходной (одностороннее)

Номинальное давление (PN), бар

10

Номинальный диаметр (DN), мм

25 (ГОСТ 28338)

Присоединение к трубопроводу

Наружная резьба по UNI ISO 228/1

Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN (ГОСТ 356)

Пропускная способность Kvs, м³/ч

12,1

Рабочая среда

Вода и водогликолевые смеси

Рабочее давление, бар

10 (ГОСТ 356)

Размер присоединительной резьбы, дюймы

1

Температура рабочей среды, °С

-20..95

Уплотнение шара

EPDM (1)тефлон PTFE (2)

Уплотнение штока

EPDM (1)тефлон PTFE (2)

Управление

Рукоятка
