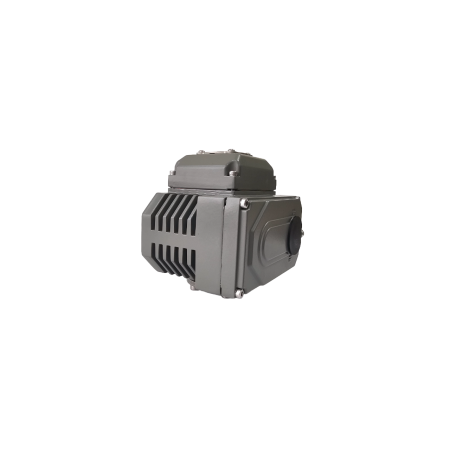

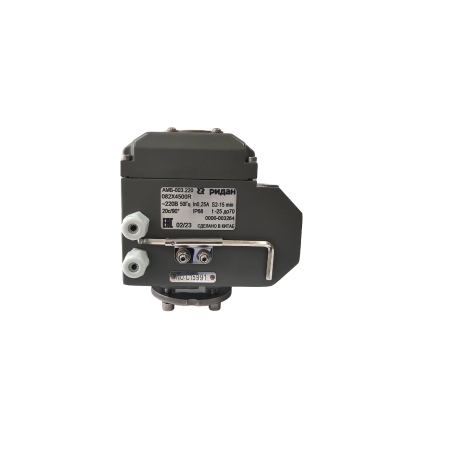

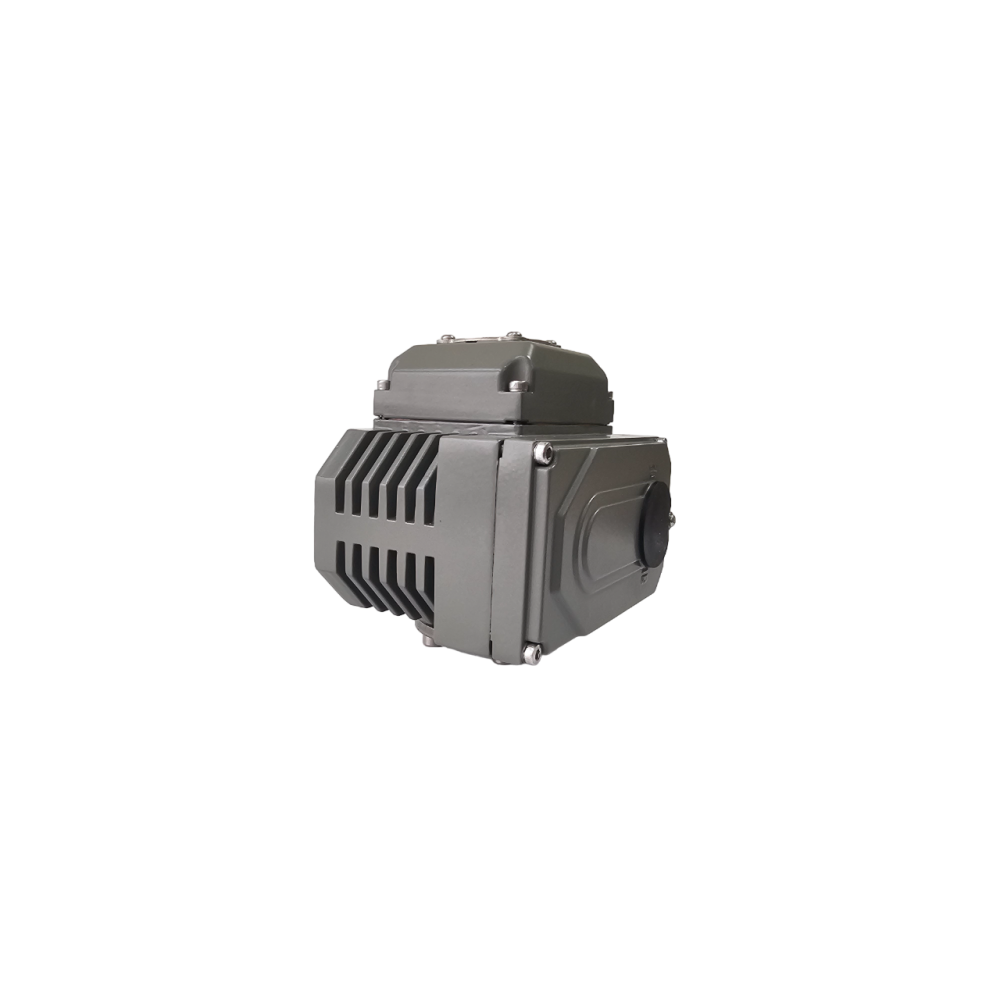

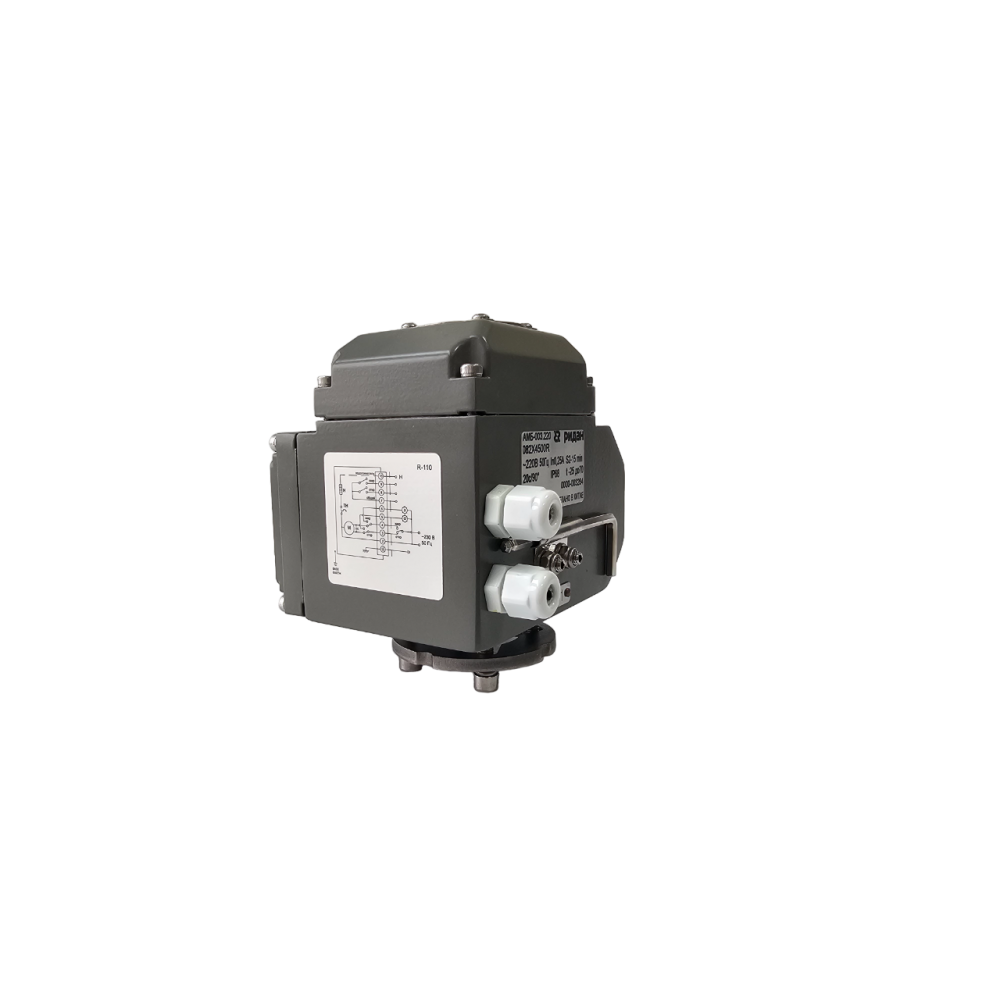

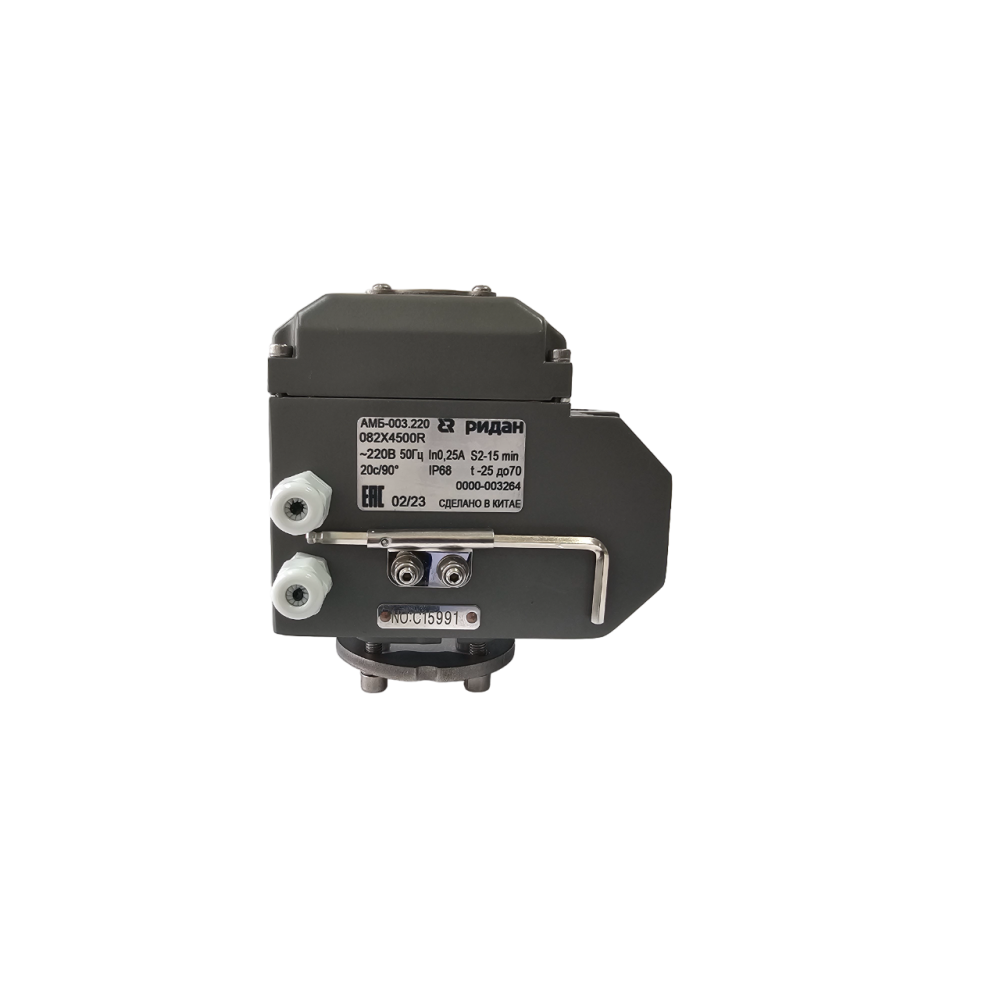

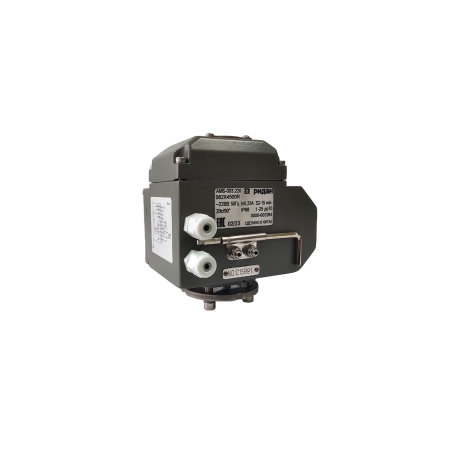

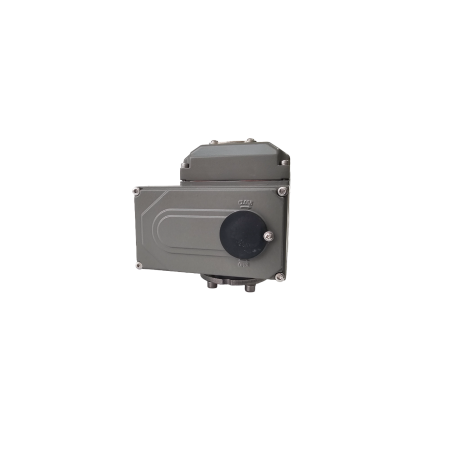

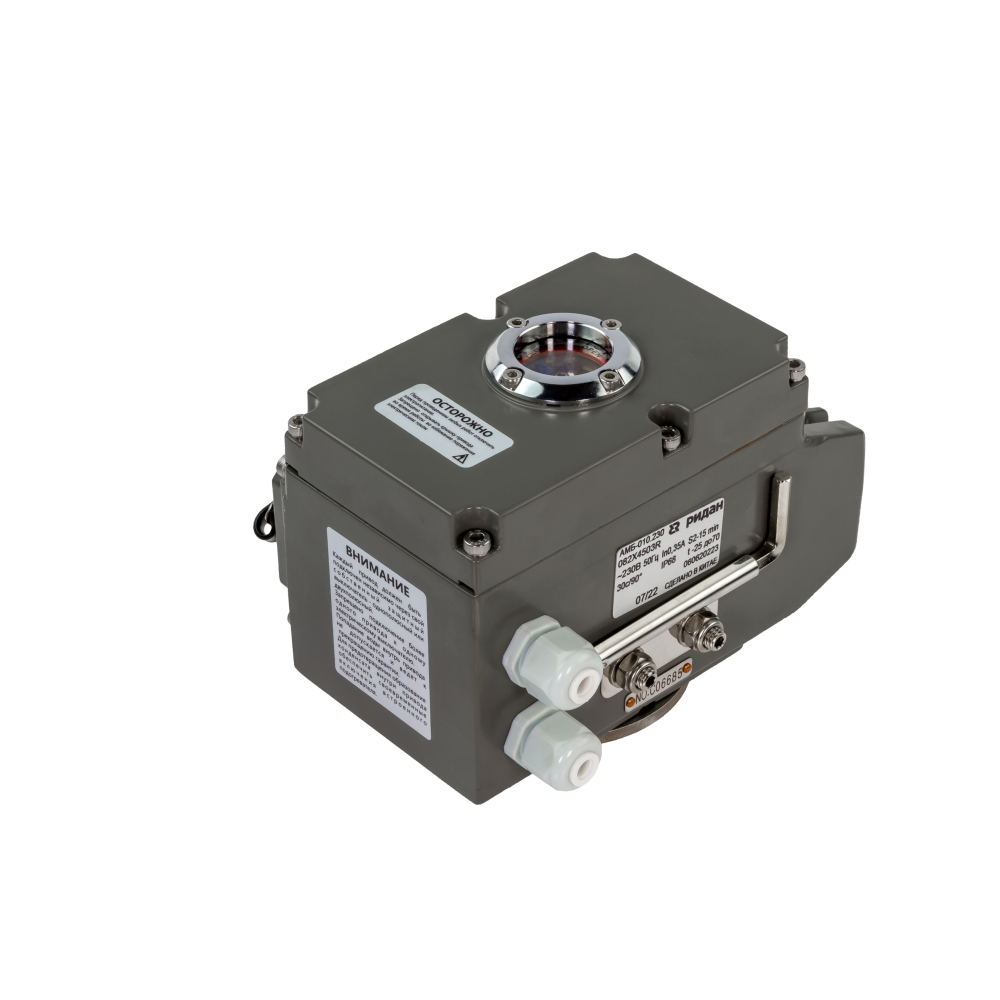

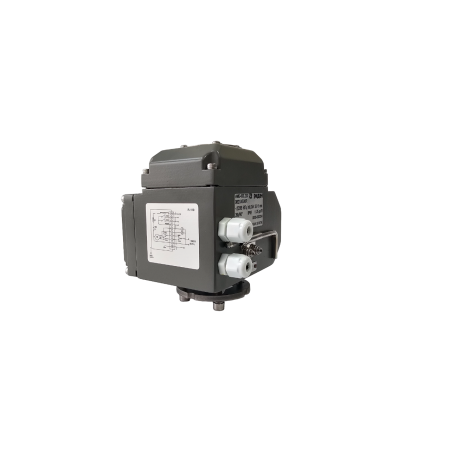

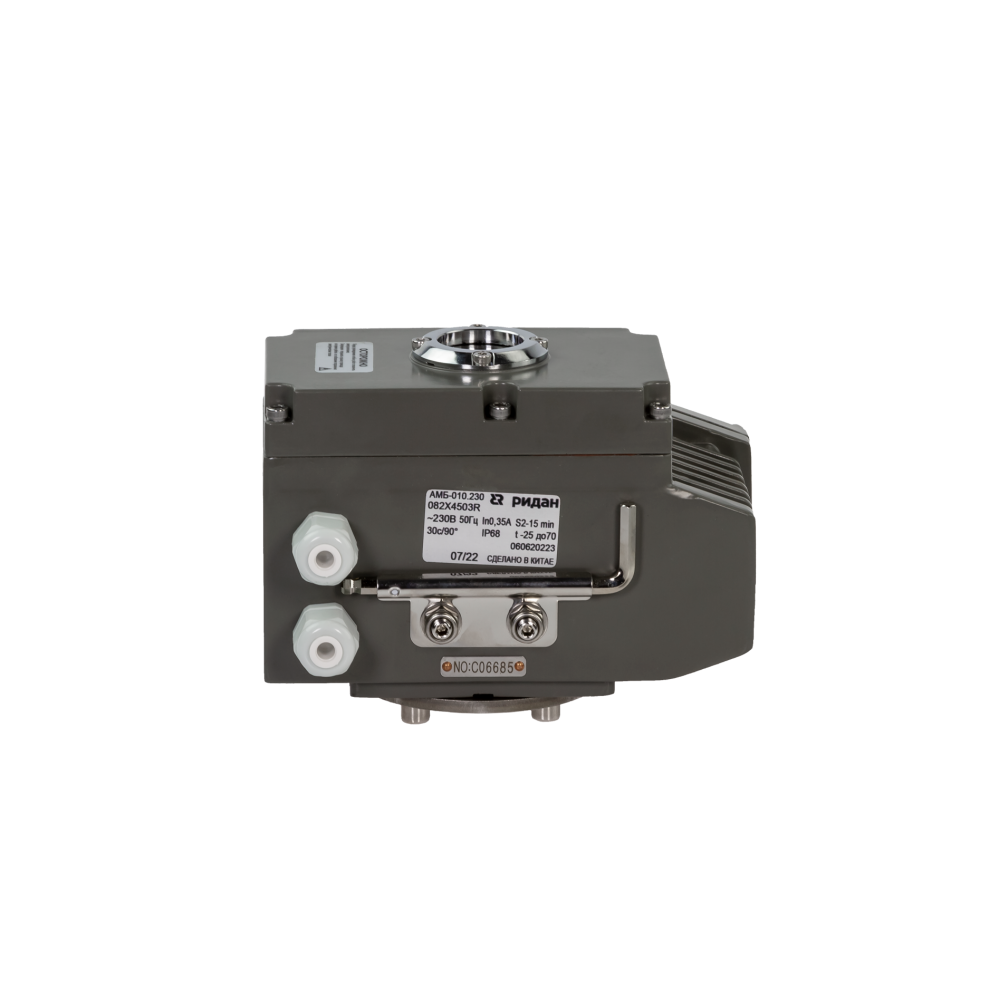

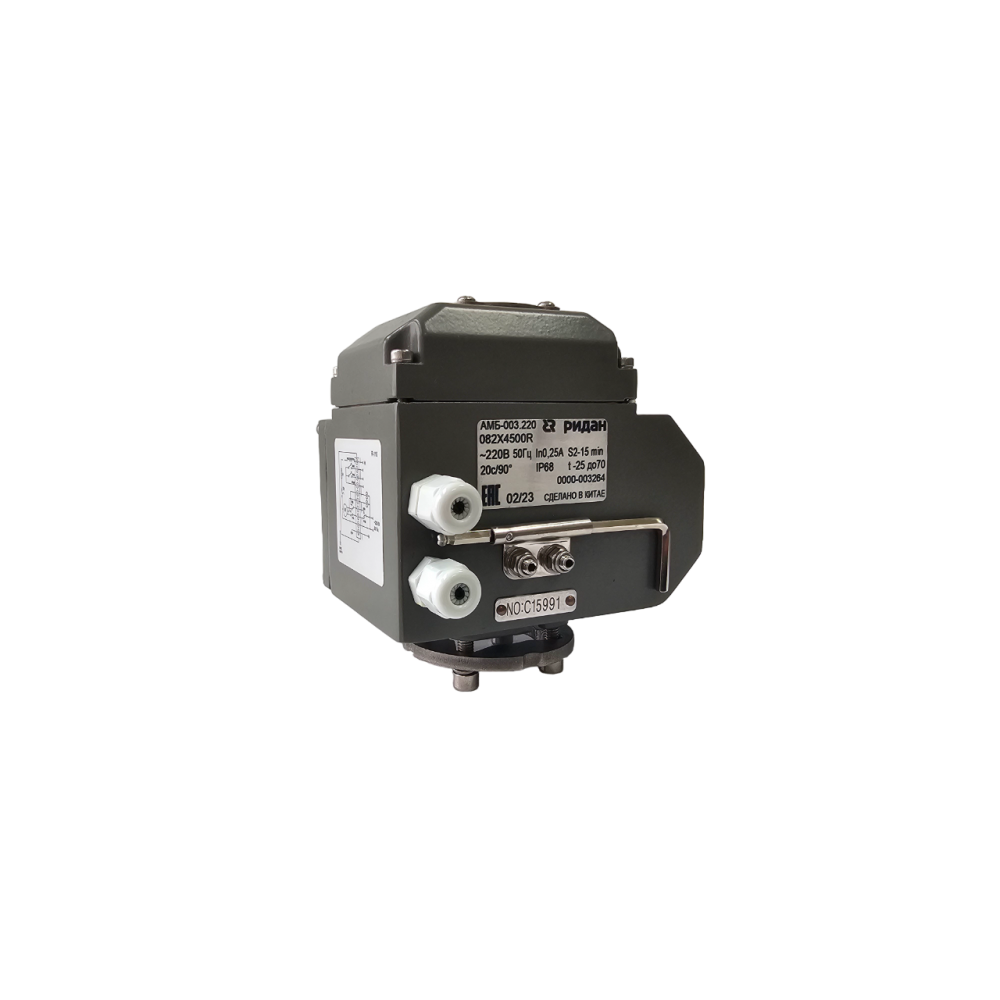

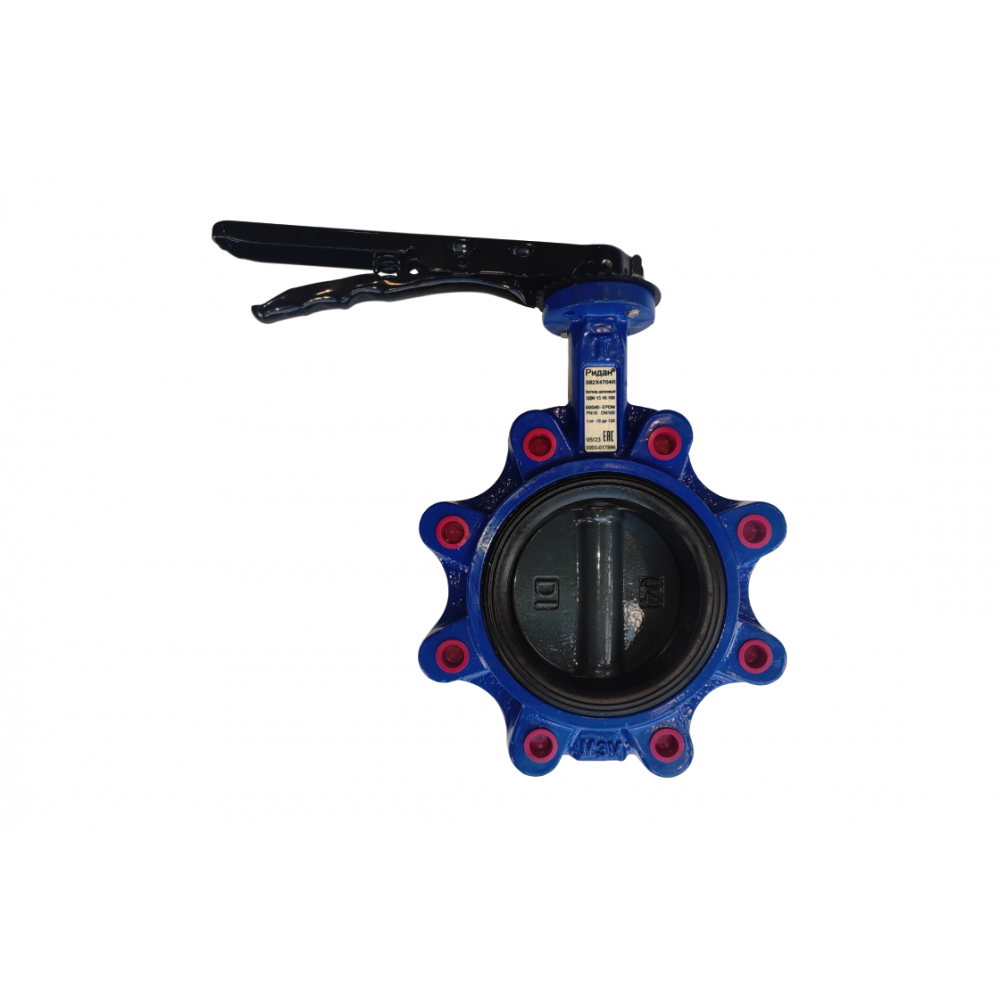

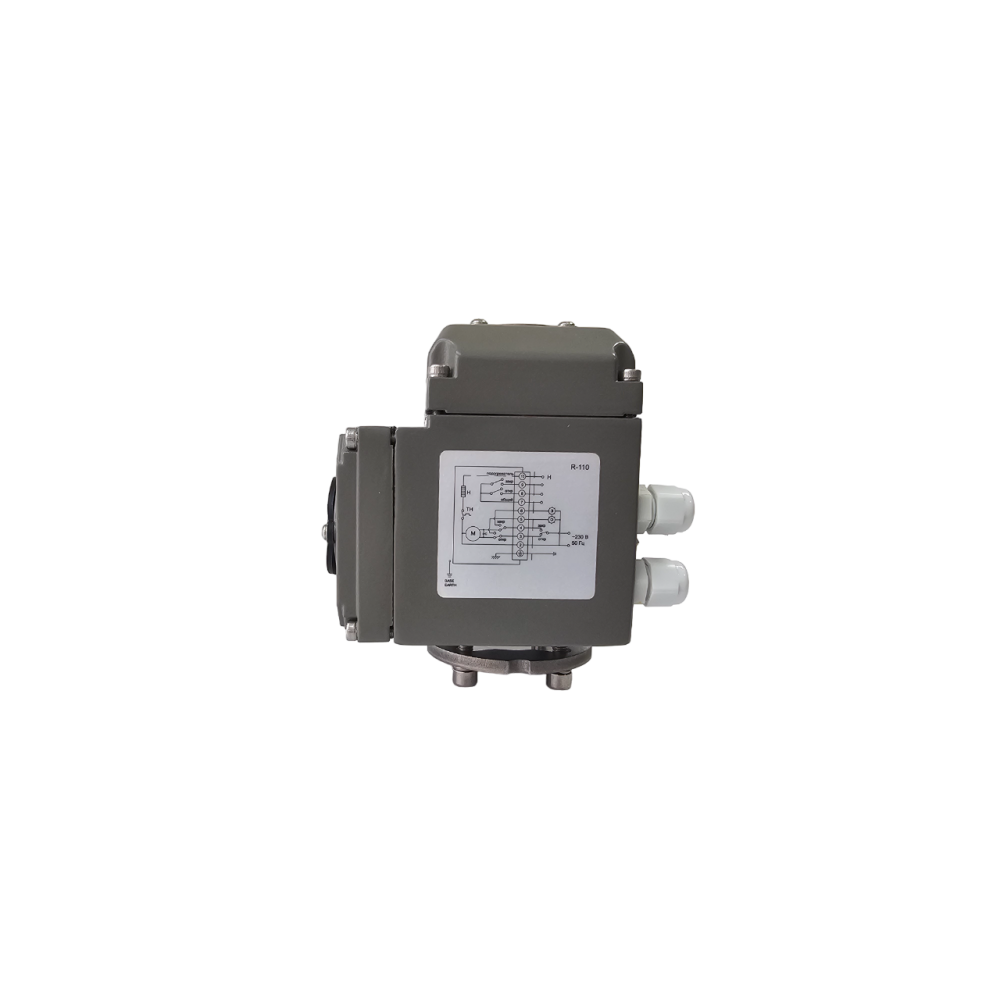

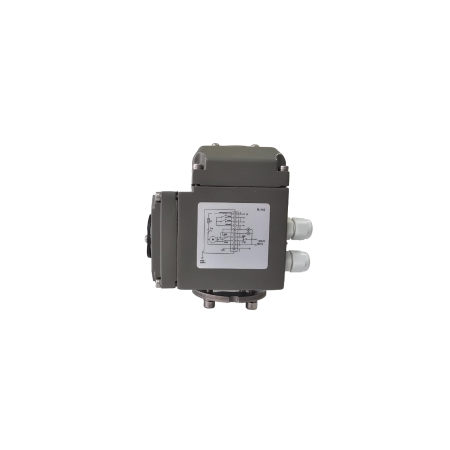

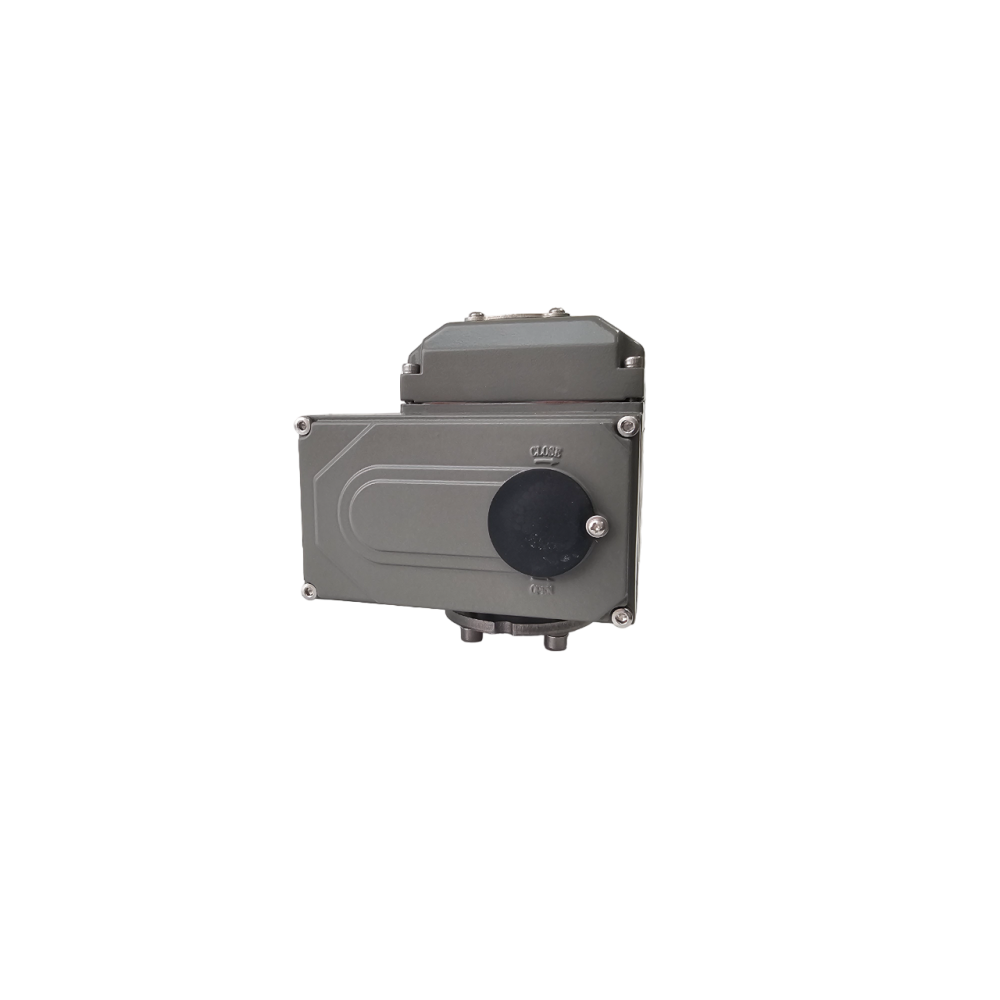

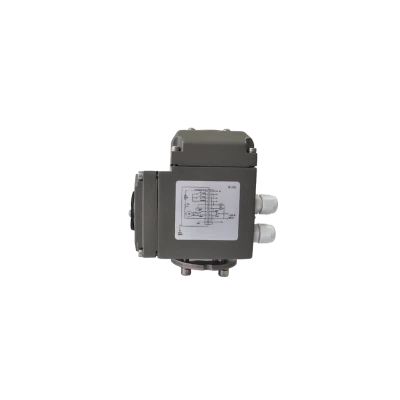

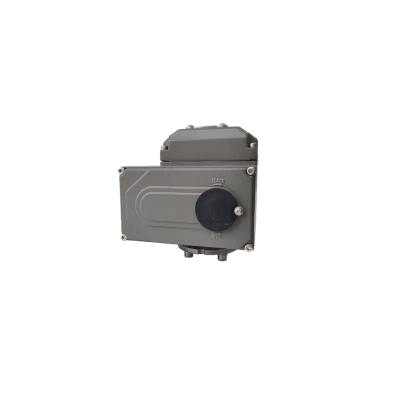

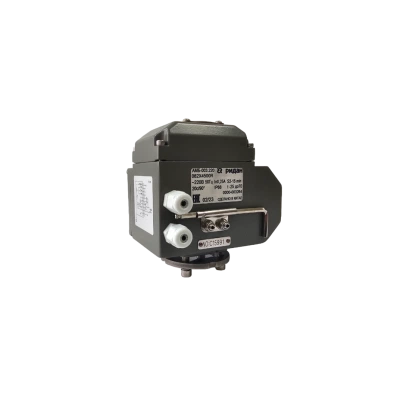

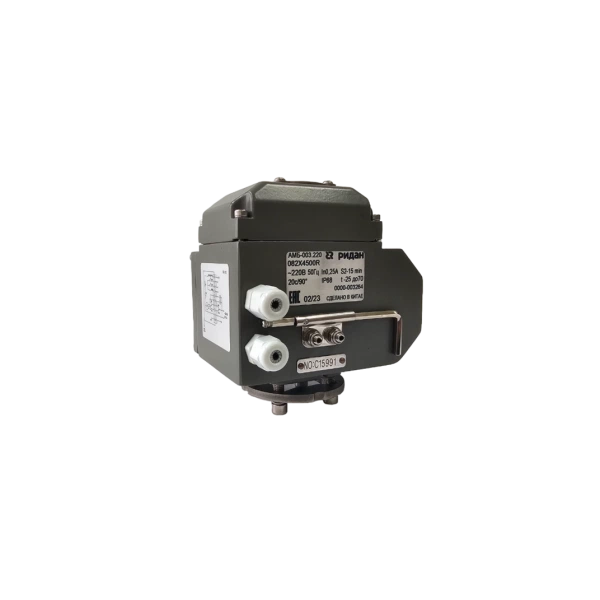

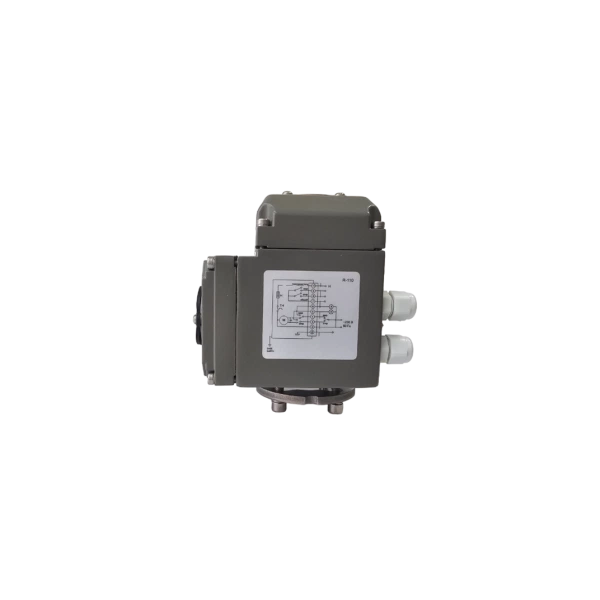

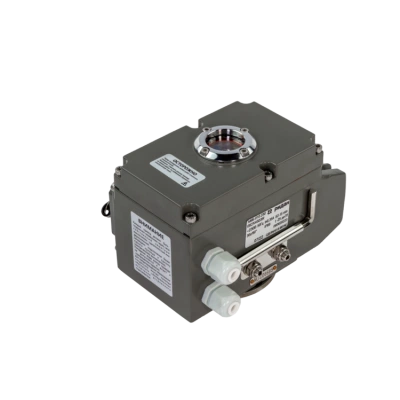

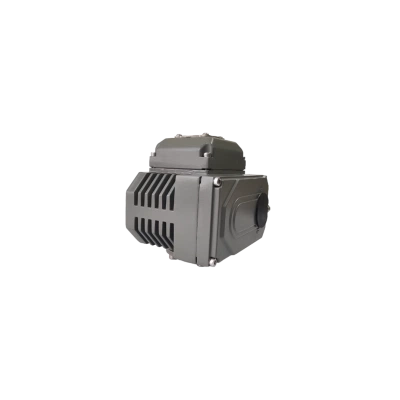

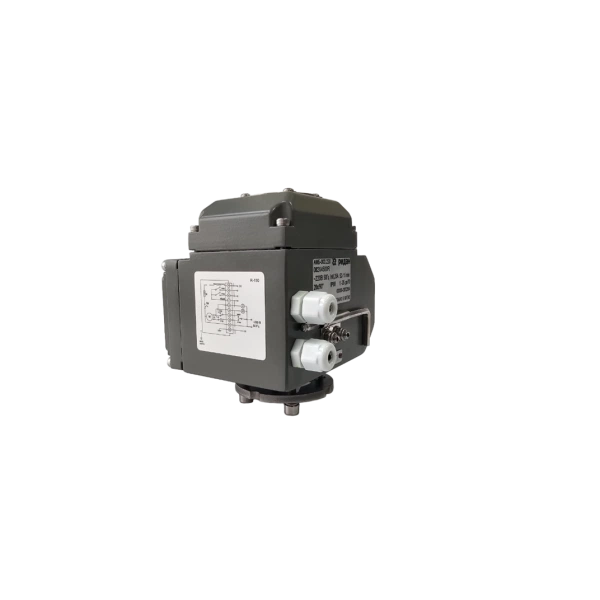

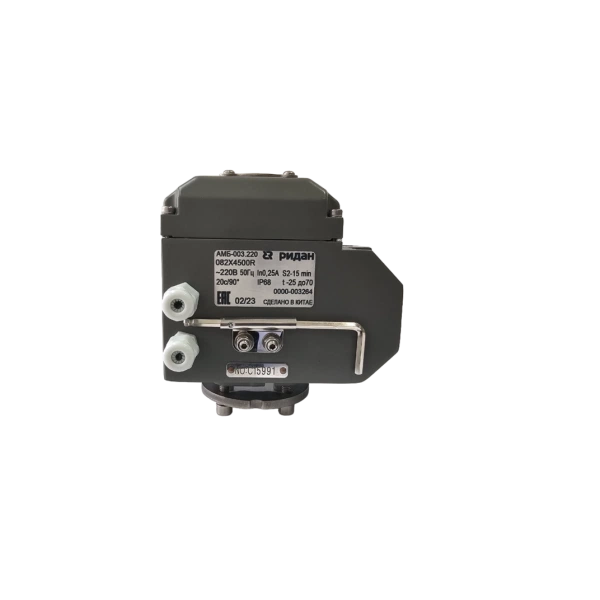

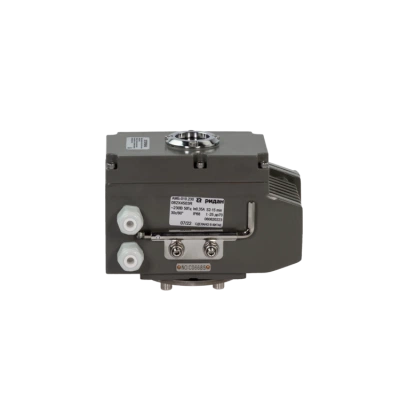

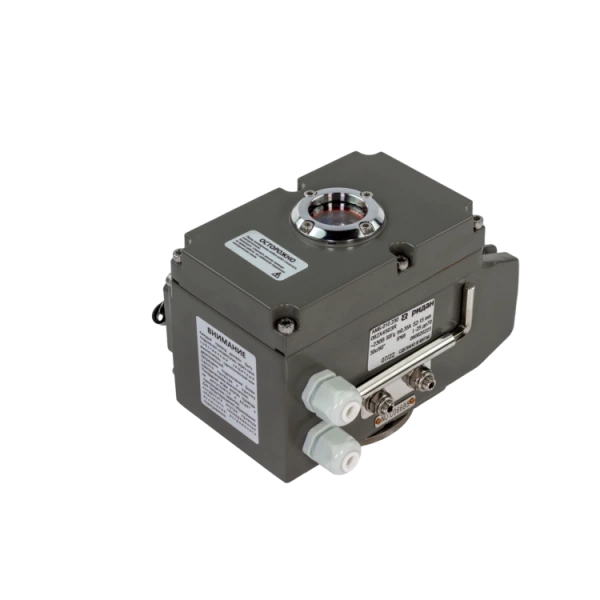

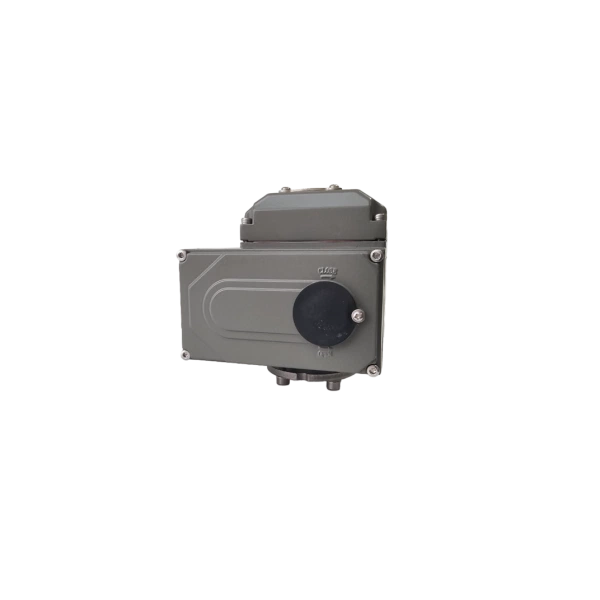

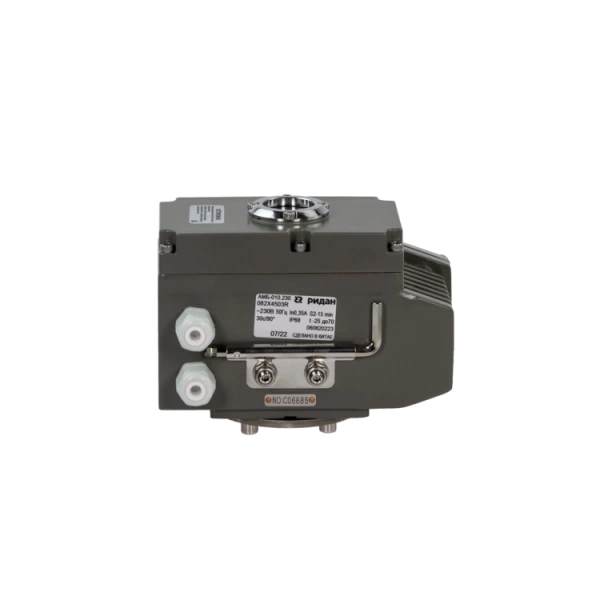

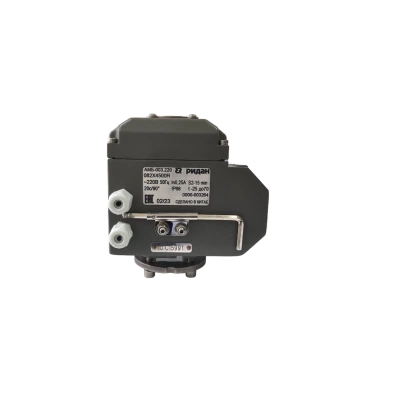

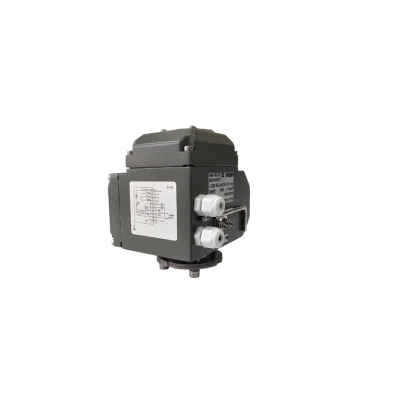

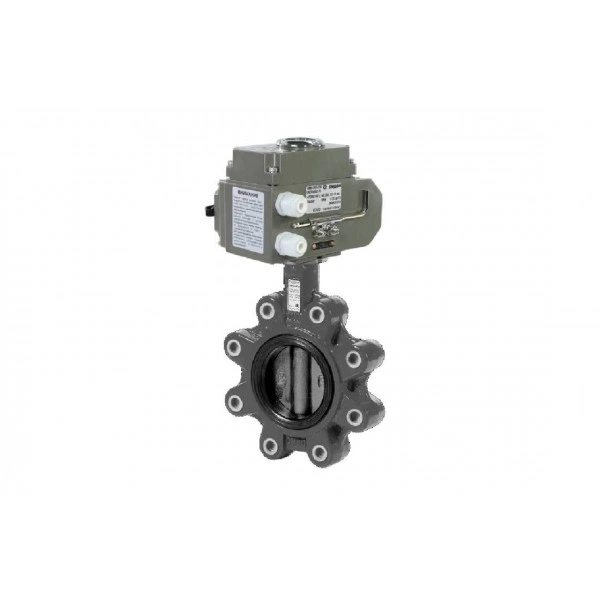

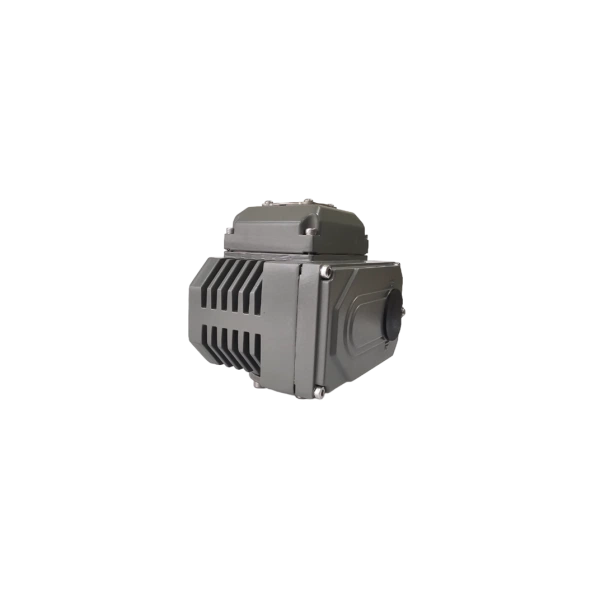

РИДАН 082X4835R — Затвор дисковый ЗДМ с резьбовыми проушинами PN16, DN125, диск — чугун, с электроприводом 220В 082X4835R

Характеристики

A, мм

56

B, мм

119

C, мм

138

D, мм

180

H, мм

180

H₁, мм

119

L, мм

56

Врема поворота на 90 грд, сек

30

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.

Исполнение

С рукояткой

Класс защиты IP

68

Максимальное рабочее давление среды при температуре +20С (Рр), бар

16

Масса, кг, не более

9,6

Назначенный ресурс работы

2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.

Напряжение питания, В

220±10% В, 50 Гц

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

125

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).

Температура окружающей среды, °С

От -10 до +70

Температура рабочей среды, °С

От -10 до +120

Тип присоединения к трубопроводу

Резьбовые проушины

Ток, А

0,35

Условия транспортировки и хранения

Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
