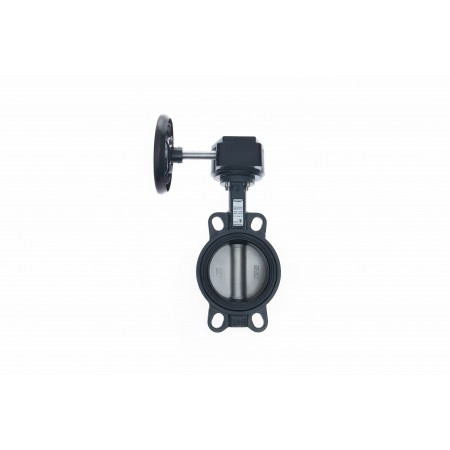

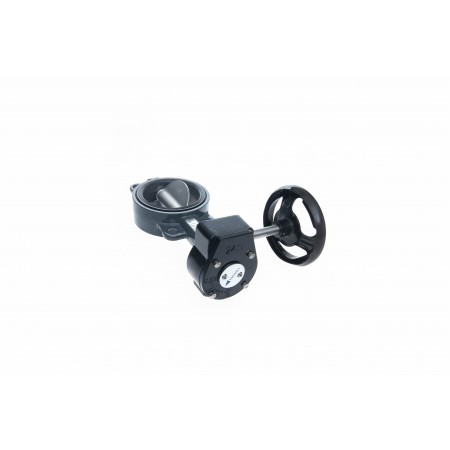

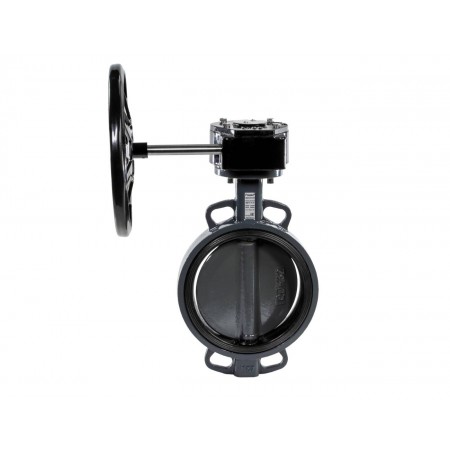

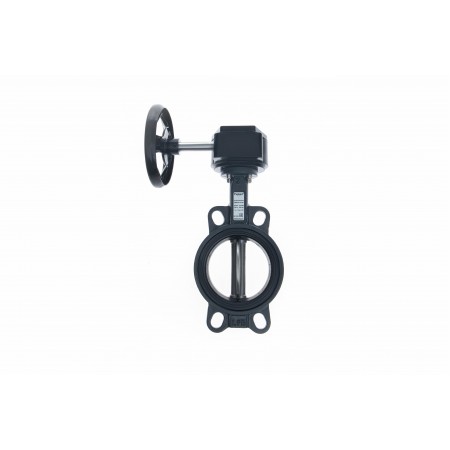

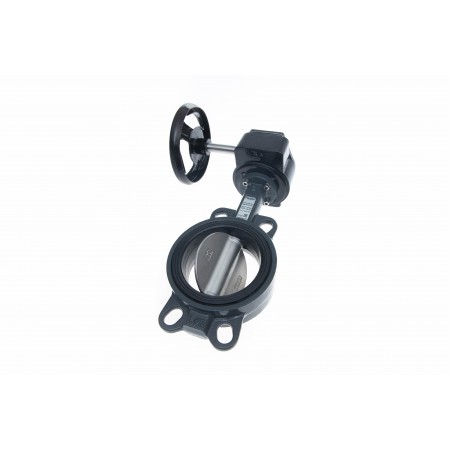

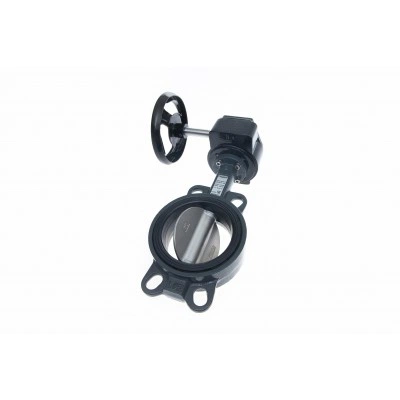

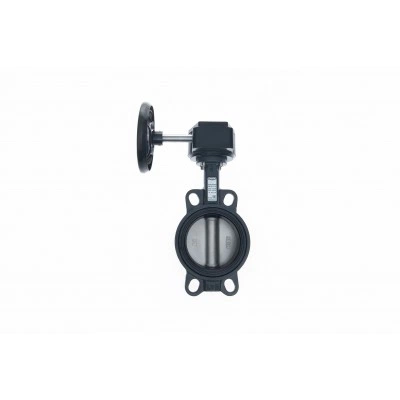

РИДАН 082X4430R — Затвор дисковый поворотный ЗДМ 06.16.100, PN16, DN100, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом 082X4430R

Name: РИДАН 082X4430R — Затвор дисковый поворотный ЗДМ 06.16.100, PN16, DN100, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом 082X4430R
Brand: РИДАН
SKU: 082X4430R
Price: 31969 RUB
Availability: InStock

31 969 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@rd-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 705-80-11

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

082X4430R — Затвор дисковый поворотный ЗДМ 06.16.100, PN16, DN100, корпус GG25, диск — нержавеющая сталь AISI316, уплотнение EPDM, с ручным редукторным приводом
Код товара - 082X4430R

Характеристики товара

Номинальное давление (PN), бар	16
Номинальный диаметр (DN), мм	100
Масса, кг, не более	8,1
Рабочая среда	Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С	От -15 до +70
Герметичность затвора (объем протечки / класс герметичности)	ГОСТ 9544-2015 Класс А
Тип присоединения к трубопроводу	Центрирующие проушины
Максимальное рабочее давление среды при температуре +20С (Рр), бар	16
Температура рабочей среды, °С	От -15 до +120
Исполнение	С ручным редукторным приводом
Дополнительные требования	Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Пробное (испытательное) давление согласно ГОСТ 356, бар	1,5PN
L, мм	130
Назначенный ресурс работы	2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения	Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
А, мм	52
U, мм	77
H, мм	232
W, мм	225
G, мм	170
ØV, мм	150
Материал уплотнения	EPDM
Материал корпуса	Серый чугун GG25
Материал диска	Нержавеющая сталь AISI 316

Технические характеристики 082X4430R

Характеристики

G, мм: 170
H, мм: 232
L, мм: 130
U, мм: 77
W, мм: 225
ØV, мм: 150
А, мм: 52
Герметичность затвора (объем протечки / класс герметичности): ГОСТ 9544-2015 Класс А
Дополнительные требования: Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Исполнение: С ручным редукторным приводом
Максимальное рабочее давление среды при температуре +20С (Рр), бар: 16
Масса, кг, не более: 8,1

Материал диска: Нержавеющая сталь AISI 316
Материал корпуса: Серый чугун GG25
Материал уплотнения: EPDM
Назначенный ресурс работы: 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
Номинальное давление (PN), бар: 16
Номинальный диаметр (DN), мм: 100
Пробное (испытательное) давление согласно ГОСТ 356, бар: 1,5PN
Рабочая среда: Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Температура окружающей среды, °С: От -15 до +70
Температура рабочей среды, °С: От -15 до +120
Тип присоединения к трубопроводу: Центрирующие проушины
Условия транспортировки и хранения: Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
