Артикул: 082X4418R

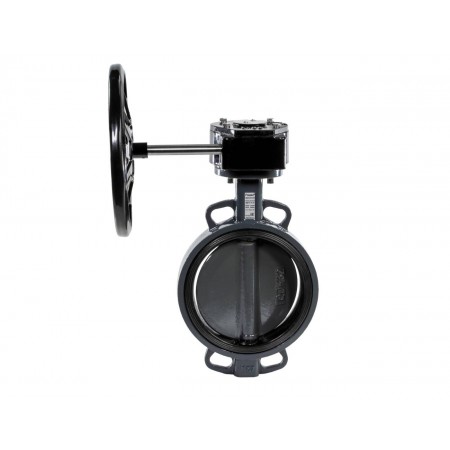

РИДАН 082X4418R — Затвор дисковый поворотный ЗДМ 04.16.500, PN16, DN500, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный 082X4418R
Товар в наличии
368 848.70 ₽
Прайсовая цена. Отправьте заявку для получения индивидуальных условий
Получите персональную цену на товар
082X4418R — Затвор дисковый поворотный ЗДМ 04.16.500, PN16, DN500, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — червячный
Код товара - 082X4418R
Код товара - 082X4418R
Характеристики товара
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 500 |
| Масса, кг, не более | 188 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013). |
| Температура окружающей среды, °С | От -15 до +70 |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Температура рабочей среды, °С | От -15 до +120 |
| Исполнение | С ручным редукторным приводом |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы. |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 1,5PN |
| L, мм | 280 |
| Назначенный ресурс работы | 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию. |
| Условия транспортировки и хранения | Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно. |
| А, мм | 127 |
| U, мм | 174 |
| H, мм | 644 |
| W, мм | 360 |
| G, мм | 255 |
| ØV, мм | 285 |
| Материал уплотнения | EPDM |
| Материал диска | Чугун с эпоксидным покрытием GJS 400-15 |
| Материал корпуса | Чугун GGG40 |
Характеристики
- G, мм
- 255
- H, мм
- 644
- L, мм
- 280
- U, мм
- 174
- W, мм
- 360
- ØV, мм
- 285
- А, мм
- 127
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Исполнение
- С ручным редукторным приводом
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Масса, кг, не более
- 188
- Материал диска
- Чугун с эпоксидным покрытием GJS 400-15
- Материал корпуса
- Чугун GGG40
- Материал уплотнения
- EPDM
- Назначенный ресурс работы
- 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 500
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 1,5PN
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура окружающей среды, °С
- От -15 до +70
- Температура рабочей среды, °С
- От -15 до +120
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Как генеральный дистрибьютор РИДАН, мы предоставляем официальную гарантию на всю продукцию.
Сервис гарантии включает в себя:
- Прием в сервисном центре для диагностики дефекта.
- Ремонт (при необходимости) или замена товара.
- Бесплатную доставку клиенту после ремонта.
