Артикул: 082X4405R

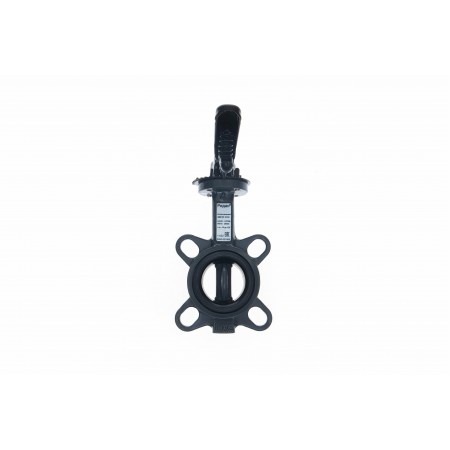

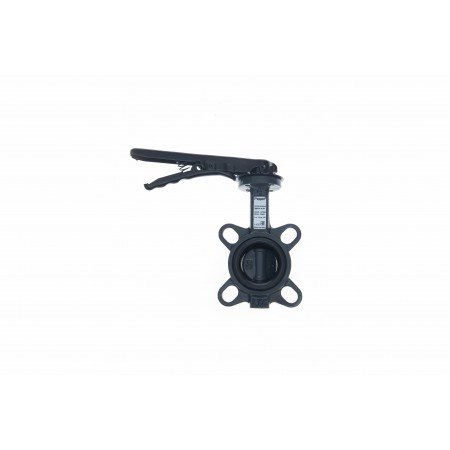

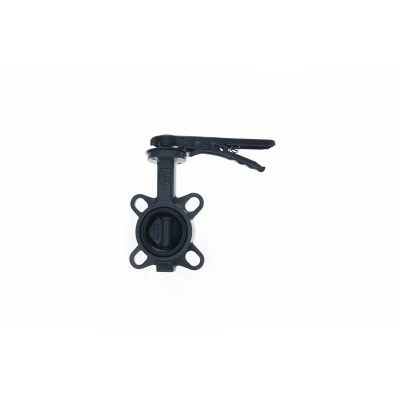

РИДАН 082X4405R — Затвор дисковый поворотный ЗДМ 03.16.125, PN16, DN125, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка 082X4405R
Товар в наличии
13 332.71 ₽
Прайсовая цена. Отправьте заявку для получения индивидуальных условий
Получите персональную цену на товар
082X4405R — Затвор дисковый поворотный ЗДМ 03.16.125, PN16, DN125, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка
Код товара - 082X4405R
Код товара - 082X4405R
Характеристики товара
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 125 |
| Масса, кг, не более | 6,3 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013). |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Исполнение | С рукояткой |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Температура рабочей среды, °С | От -15 до +120 |
| B, мм | 119 |
| D, мм | 180 |
| Z, мм | 27 |
| Дополнительные требования | Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы. |
| F1, мм | 250 |
| Назначенный ресурс работы | 2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию. |
| Условия транспортировки и хранения | Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно. |
| A, мм | 56 |
| ØC, мм | 174 |
| R, мм | 34 |
| ØY, мм | 110 |
| Температура окружающей среды, °С | От -15 до +70 |
| Материал уплотнения | EPDM |
| Материал корпуса | Серый чугун GG25 |
| Материал диска | Чугун с эпоксидным покрытием GJS 400-15 |
Характеристики
- A, мм
- 56
- B, мм
- 119
- D, мм
- 180
- F1, мм
- 250
- R, мм
- 34
- Z, мм
- 27
- ØC, мм
- 174
- ØY, мм
- 110
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Дополнительные требования
- Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
- Исполнение
- С рукояткой
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Масса, кг, не более
- 6,3
- Материал диска
- Чугун с эпоксидным покрытием GJS 400-15
- Материал корпуса
- Серый чугун GG25
- Материал уплотнения
- EPDM
- Назначенный ресурс работы
- 2500 циклов открыть-закрыть в течение 24 месяцев со дня запуска в эксплуатацию.
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 125
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
- Температура окружающей среды, °С
- От -15 до +70
- Температура рабочей среды, °С
- От -15 до +120
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Условия транспортировки и хранения
- Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
