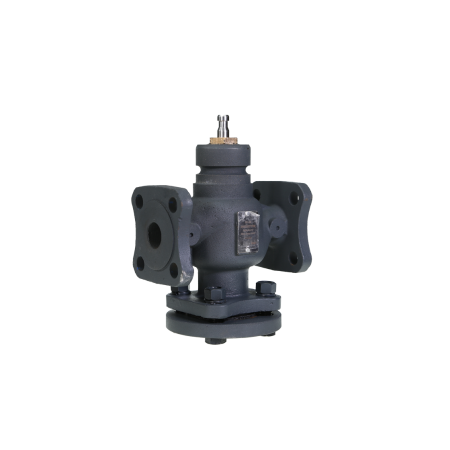

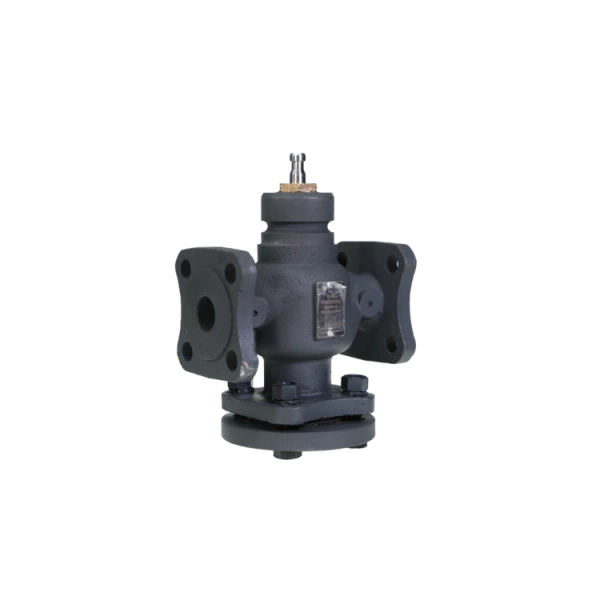

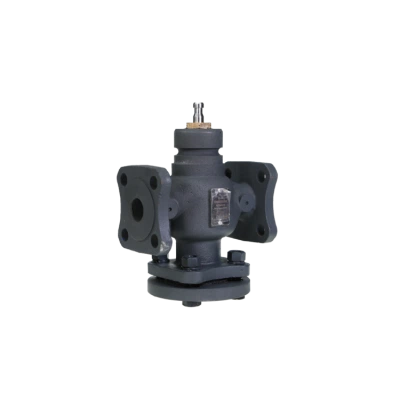

РИДАН 065Z0274R2 — Клапан регулирующий фланцевый VF-2R PN16, DN15, KVS 2,5 (новый корпус, квадратные фланцы) 065Z0274R2

Характеристики

D, мм

95

EAN (single-pack)

4640209959400

H, mm

66

H, мм

128

H5, мм

39

H’, мм

393

K, мм

65

L, мм

130

N

4

Вид привода или регулирующего блока

ARV(E)–1000R, ARV(E)–1000R SU/SD

Герметичность затвора (объем протечки / класс герметичности)

0,01%Kvs

Динамический диапазон регулирования

Более 50:1

Запорный элемент (шар, диск, золотник)

Нержавеющая сталь

Категория 3 по ГОСТ 15150-69

Категория 3 по ГОСТ 15150-69

Корпус

Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)

Коэффициент начала кавитации

0,5

Максимально допустимый перепад давлений, бар

Преодалеваемый электроприводом при закрытии клапана:4 бар

Масса, кг, не более

5,74

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

15

Пропускная способность Kvs, м³/ч

2,5

Рабочая среда

Вода или 50% водный раствор гликоля

Седло

Нержавеющая сталь

Температура рабочей среды, °С

-25 …130°С При температурах от -25°С до 0°С необходимо использовать подогреватель штока

Тип присоединения к трубопроводу

Фланцевое, PN=16 бар по стандарту EN 1092-2

Уплотнение

PTFE, EPDM

Шток

Нержавеющая сталь
