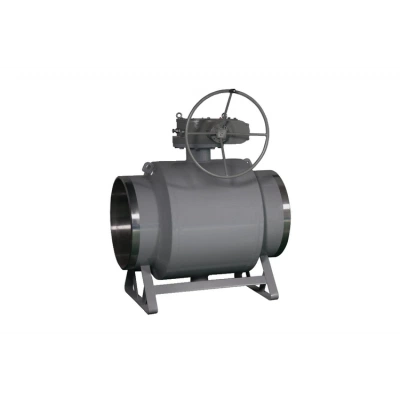

РИДАН 065N1283R — RJIP Premium Кран шаровой FB FF DN500, PN16, WG (фланцевый, с ручным редуктором, полнопроходной) 065N1283R

Характеристики

A, мм

506

B, мм

913

G, мм

35

L, мм

1335

Lосн, мм

450

Lр, мм

555

Mосн, мм

491

Ø Dкорп, мм

808

Ø dр, мм

600

Герметичность затвора (объем протечки / класс герметичности)

Класс А по ГОСТ 9544

Допустимая концентрация гликоля

50%

Исполнение

FB/FF/WG

Материал корпуса

Сталь Q235 (С235)

Материал патрубка

20# Steel (Сталь 20)

Материал уплотнения по шару

PTFE

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

500

Отверстия для крепежа фланцев Ø d * n

33 * 20

Присоединение к трубопроводу

Фланцевое

Пробное (испытательное) давление согласно ГОСТ 356, бар

24

Пропускная способность Kvs, м³/ч

1335

Рабочая среда

Вода или водогликолевые смеси с концентрацией гликоля до 50%.

С, мм

495

Температура окружающей среды, °C

От -40 до 70 °C

Температура рабочей среды, °С

От -20 до 180 °C (от -40 до +200 °С кратковременно)

Уплотнение штока

PTFE

Управление

Редуктор

Эффективный диаметр Ødпр, мм

480
