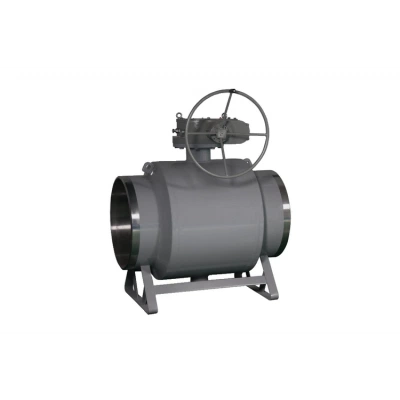

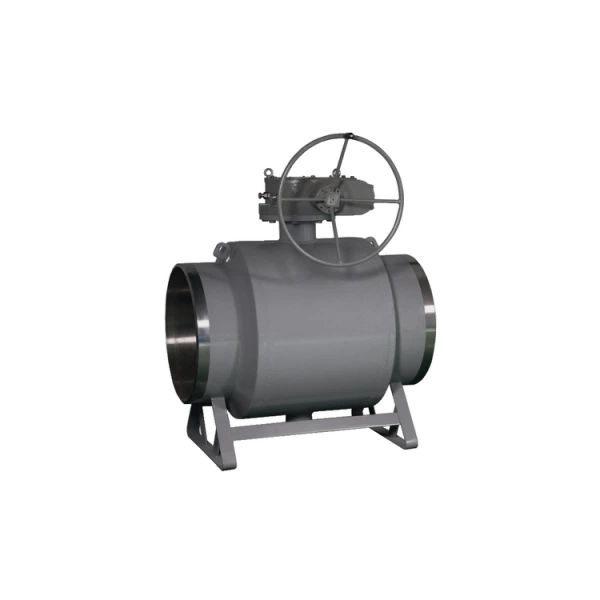

РИДАН 065N1176R — RJIP Premium Кран шаровой FB WW DN400, PN25, WG (приварной, редуктор, полнопроходной) 065N1176R

Характеристики

A, мм

498

B, мм

769

G, мм

60

L, мм

915

Lосн, мм

438

Lр, мм

448

Mосн, мм

605

Ø d, мм

426

Ø Dкорп, мм

676

Ø dр, мм

500

Герметичность затвора (объем протечки / класс герметичности)

Класс А по ГОСТ 9544

Допустимая концентрация гликоля

50%

Исполнение

FB/WW/WG

Масса, кг, не более

428

Материал корпуса

Сталь Q235 (С235)

Материал патрубка

20# Steel (Сталь 20)

Материал уплотнения по шару

PTFE

Номинальное давление (PN), бар

25

Номинальный диаметр (DN), мм

400

Присоединение к трубопроводу

Приварное

Пробное (испытательное) давление согласно ГОСТ 356, бар

37,5

Пропускная способность Kvs, м³/ч

1077

Рабочая среда

Вода или водогликолевые смеси с концентрацией гликоля до 50%.

С, мм

465

Температура окружающей среды, °C

От -40 до 70 °C

Температура рабочей среды, °С

От -20 до 180 °C (от -40 до +200 °С кратковременно)

Уплотнение штока

PTFE

Управление

Редуктор

Эффективный диаметр Ødпр, мм

385
