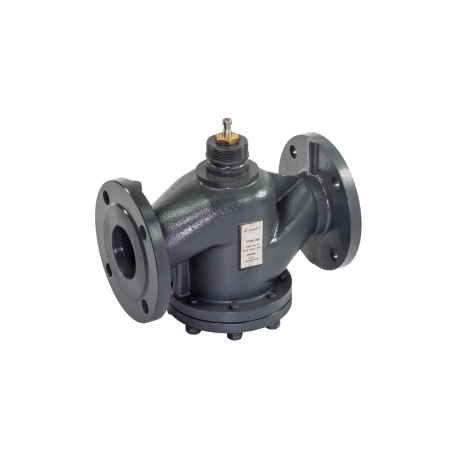

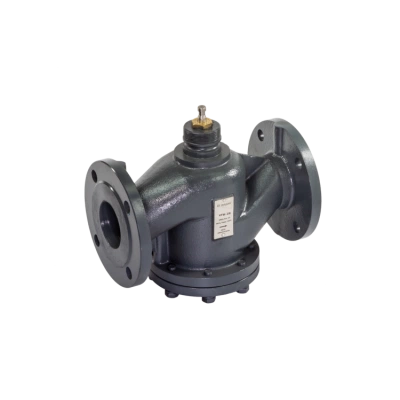

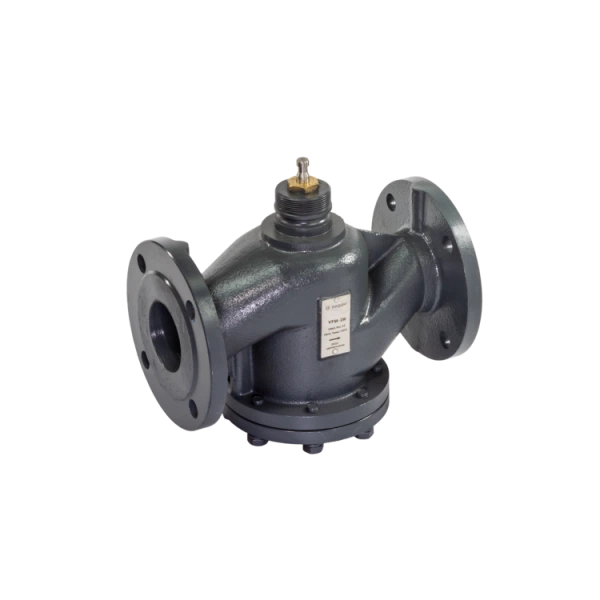

РИДАН 065B3500R — Клапан регулирующий фланцевый VFM-2R PN16, DN65, Kvs 55 м³/ч, Tmax 150 ℃, двухходовой, седельный 065B3500R

Характеристики

D, мм

185

EAN (single-pack)

5702424650155

H, mm

66

H, мм

206

H5, мм

77

H’, мм

547

K, мм

145

L, мм

290

N

4

Вид привода или регулирующего блока

AMV(E)–1800R, AMV(E)–2000R SU/SD

Герметичность затвора (объем протечки / класс герметичности)

0,01%Kvs

Динамический диапазон регулирования

Более 50:1

Запорный элемент (шар, диск, золотник)

Нержавеющая сталь

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус

Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)

Коэффициент начала кавитации

0,45

Максимально допустимый перепад давлений, бар

Преодалеваемый электроприводом при закрытии клапана:8 бар

Масса, кг, не более

15,4

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

65

Пропускная способность Kvs, м³/ч

55

Рабочая среда

Вода или 50% водный раствор гликоля

Седло

Нержавеющая сталь

Температура рабочей среды, °С

-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока

Тип присоединения к трубопроводу

Фланцевое, PN=16 бар по стандарту EN 1092-2

Уплотнение

PTFE, FPM

Ход шток, мм

20

Шток

Нержавеющая сталь
