Артикул: 009D0049R

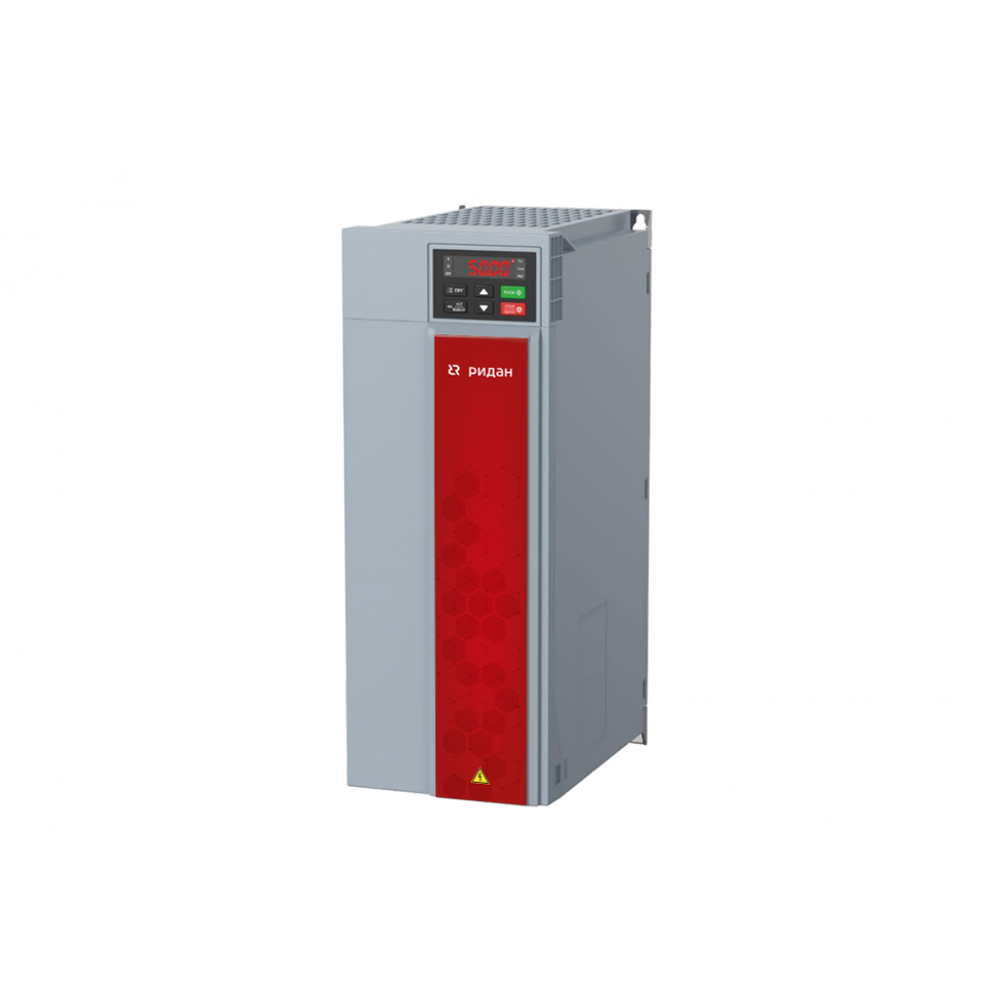

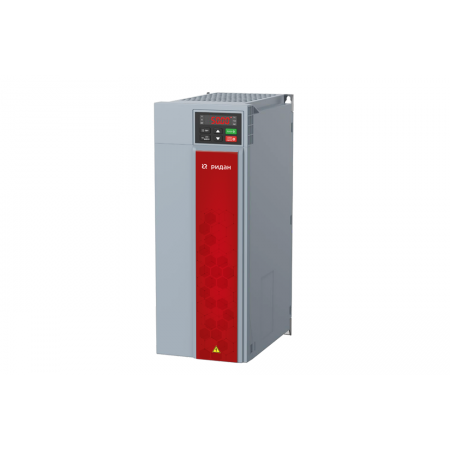

РИДАН 009D0049R — Преобразователь частоты RF-101-P400-0750-A-T4-E20-N-H-D 009D0049R

Name: РИДАН 009D0049R — Преобразователь частоты RF-101-P400-0750-A-T4-E20-N-H-D 009D0049R
Brand: РИДАН
SKU: 009D0049R
Availability: InStock

В наличии

009D0049R — Преобразователь частоты RF-101-P400-0750-A-T4-E20-N-H-D
Код товара - 009D0049R

Характеристики товара

Номинальная мощность, кВт	400
Номинальный выходной ток, А	750
Ток перегрузки, А	900
Напряжение, В	Вход 3×380,выход 3×380
Тормозной ключ	Внешний
Дроссель	Встроенный
Перегрузочная способность по току от номинального значения	120% - 35 с, 140% - 9 с, 150% - 3 с
Частота сети, Гц	50/60 ±5 %
Допустимые отклонения	Уровень дисбаланса напряжения <3 %.Степень искажения соответствует требованиям IEC61800-2
КПД инвертора, %	≥ 96
Выходное напряжение	0–100 % входного напряжения (при нормальных условиях ошибка <5 %)
Выходная частота, Гц	0–299 Гц ±0,5 %
Тип двигателя	Асинхронный, синхронный двигатель с постоянными магнитами
Режим управления двигателем	U/f, векторное управление без/с обратной связью
Тип модуляции	Оптимизированная пространственно-векторная ШИМ
Частота ШИМ, кГц	1–16
Диапазон регулирования скорости	Векторное управление без о/с: 1:100Векторное управление с о/с: 1:1000
Точность поддержания установившейся скорости	Векторное управление без о/с: ≤2 %Векторное управление c о/с: <0,05 %
Пусковой момент	Векторное управление без о/с: 150 % от 0,5 ГцВекторное управление с о/с: 200 % от 0 Гц
Скорость реакции на изменение момента	Векторное управление без о/с: <20 мсВекторное управление с о/с: <10 мс
Точность поддержания частоты	Цифровое задание: ±0,01 % от максимальной частотыАналоговое задание: ±0,2 % от максимальной частоты
Шаг настройки частоты	Цифровое задание: 0,01 ГцАналоговое задание: ±0,05 % от максимального значения частоты
Компенсация момента	Автоматический режим: до 100 %,Ручной режим: до 30 %
Кривая U/f	Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
Кривые разгона и торможения	Два типа: линейная кривая, S-образная кривая разгона и торможенияЧетыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с
Номинальное выходное напряжение	Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания
Автоматическая регулировка напряжения	Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
Автоматическая функция энергосбережения	Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
Стандартные функции	ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
Аналоговый вход	2 (0–10 В или 0/4–20 мА)
Реле	1
Аналоговый выход	1 (0–10 В, 0/4–20 мА), импульсный
Цифровые входы и выходы	5 входов, 1 выход
Коммуникация	Modbus RTU встроеннаяCANopen (опция)Profinet (опция)Profibus (опция)
Дисплей	Встроенный цифровой
Корпус	IP20 (принудительное возд. охлаждение)
Максимальная высота, м	1000 м, далее понижение характеристик 1 %/100 м
Рабочая температура, °С	–10 ... +50 °C.Снижение номинальных характеристик при превышении +40 °C
Относительная влажность, %	5–95 (без выпадения конденсата)
Вибрации, g	0,6 g в диапазоне 9–200 Гц
Температура хранения, °С	–40 ... +60 °C
Монтаж	Настенный, шкафной
Тепловые потери, Вт	8000
Длина неэкранированного кабеля кабеля, м	150
Габариты ВхШхГ, мм	1250х404,4х545
Масса, кг	167

Характеристики

Автоматическая регулировка напряжения: Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
Автоматическая функция энергосбережения: Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
Аналоговый вход: 2 (0–10 В или 0/4–20 мА)
Аналоговый выход: 1 (0–10 В, 0/4–20 мА), импульсный
Вибрации, g: 0,6 g в диапазоне 9–200 Гц
Выходная частота, Гц: 0–299 Гц ±0,5 %
Выходное напряжение: 0–100 % входного напряжения (при нормальных условиях ошибка <5 %)
Габариты ВхШхГ, мм: 1250х404,4х545
Диапазон регулирования скорости: Векторное управление без о/с: 1:100Векторное управление с о/с: 1:1000
Дисплей: Встроенный цифровой
Длина неэкранированного кабеля кабеля, м: 150
Допустимые отклонения: Уровень дисбаланса напряжения <3 %.Степень искажения соответствует требованиям IEC61800-2
Дроссель: Встроенный
Коммуникация: Modbus RTU встроеннаяCANopen (опция)Profinet (опция)Profibus (опция)
Компенсация момента: Автоматический режим: до 100 %,Ручной режим: до 30 %
Корпус: IP20 (принудительное возд. охлаждение)
КПД инвертора, %: ≥ 96
Кривая U/f: Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
Кривые разгона и торможения: Два типа: линейная кривая, S-образная кривая разгона и торможенияЧетыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с
Максимальная высота, м: 1000 м, далее понижение характеристик 1 %/100 м
Масса, кг: 167
Монтаж: Настенный, шкафной
Напряжение, В: Вход 3×380,выход 3×380

Номинальная мощность, кВт: 400
Номинальное выходное напряжение: Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания
Номинальный выходной ток, А: 750
Относительная влажность, %: 5–95 (без выпадения конденсата)
Перегрузочная способность по току от номинального значения: 120% - 35 с, 140% - 9 с, 150% - 3 с
Пусковой момент: Векторное управление без о/с: 150 % от 0,5 ГцВекторное управление с о/с: 200 % от 0 Гц
Рабочая температура, °С: –10 ... +50 °C.Снижение номинальных характеристик при превышении +40 °C
Режим управления двигателем: U/f, векторное управление без/с обратной связью
Реле: 1
Скорость реакции на изменение момента: Векторное управление без о/с: <20 мсВекторное управление с о/с: <10 мс
Стандартные функции: ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
Температура хранения, °С: –40 ... +60 °C
Тепловые потери, Вт: 8000
Тип двигателя: Асинхронный, синхронный двигатель с постоянными магнитами
Тип модуляции: Оптимизированная пространственно-векторная ШИМ
Ток перегрузки, А: 900
Тормозной ключ: Внешний
Точность поддержания установившейся скорости: Векторное управление без о/с: ≤2 %Векторное управление c о/с: <0,05 %
Точность поддержания частоты: Цифровое задание: ±0,01 % от максимальной частотыАналоговое задание: ±0,2 % от максимальной частоты
Цифровые входы и выходы: 5 входов, 1 выход
Частота сети, Гц: 50/60 ±5 %
Частота ШИМ, кГц: 1–16
Шаг настройки частоты: Цифровое задание: 0,01 ГцАналоговое задание: ±0,05 % от максимального значения частоты
