Артикул: 009D0024R

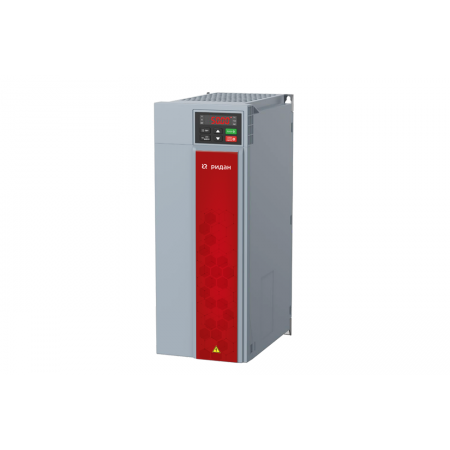

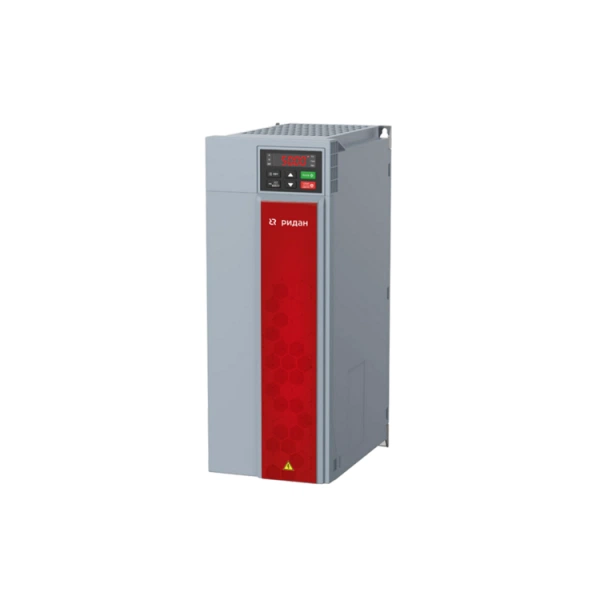

РИДАН 009D0024R — Преобразователь частоты RF-101-P1K5-0004-A-T4-E20-B-H 009D0024R
В наличии
009D0024R — Преобразователь частоты RF-101-P1K5-0004-A-T4-E20-B-H
Код товара - 009D0024R
Код товара - 009D0024R
Характеристики товара
| Номинальная мощность, кВт | 1,5 |
| Номинальный выходной ток, А | 4 |
| Ток перегрузки, А | 4,8 |
| Напряжение, В | Вход 3×380,выход 3×380 |
| Тормозной ключ | Встроенный |
| Дроссель | Внешний |
| Перегрузочная способность по току от номинального значения | 120% - 35 с, 140% - 9 с, 150% - 3 с |
| Частота сети, Гц | 50/60 ±5 % |
| Допустимые отклонения | Уровень дисбаланса напряжения <3 %.Степень искажения соответствует требованиям IEC61800-2 |
| КПД инвертора, % | ≥ 96 |
| Выходное напряжение | 0–100 % входного напряжения (при нормальных условиях ошибка <5 %) |
| Выходная частота, Гц | 0–299 Гц ±0,5 % |
| Тип двигателя | Асинхронный, синхронный двигатель с постоянными магнитами |
| Режим управления двигателем | U/f, векторное управление без/с обратной связью |
| Тип модуляции | Оптимизированная пространственно-векторная ШИМ |
| Частота ШИМ, кГц | 1–16 |
| Диапазон регулирования скорости | Векторное управление без о/с: 1:100Векторное управление с о/с: 1:1000 |
| Точность поддержания установившейся скорости | Векторное управление без о/с: ≤2 %Векторное управление c о/с: <0,05 % |
| Пусковой момент | Векторное управление без о/с: 150 % от 0,5 ГцВекторное управление с о/с: 200 % от 0 Гц |
| Скорость реакции на изменение момента | Векторное управление без о/с: <20 мсВекторное управление с о/с: <10 мс |
| Точность поддержания частоты | Цифровое задание: ±0,01 % от максимальной частотыАналоговое задание: ±0,2 % от максимальной частоты |
| Шаг настройки частоты | Цифровое задание: 0,01 ГцАналоговое задание: ±0,05 % от максимального значения частоты |
| Компенсация момента | Автоматический режим: до 100 %,Ручной режим: до 30 % |
| Кривая U/f | Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
| Кривые разгона и торможения | Два типа: линейная кривая, S-образная кривая разгона и торможенияЧетыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с |
| Номинальное выходное напряжение | Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания |
| Автоматическая регулировка напряжения | Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
| Автоматическая функция энергосбережения | Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току |
| Стандартные функции | ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
| Аналоговый вход | 2 (0–10 В или 0/4–20 мА) |
| Реле | 1 |
| Аналоговый выход | 1 (0–10 В, 0/4–20 мА), импульсный |
| Цифровые входы и выходы | 5 входов, 1 выход |
| Коммуникация | Modbus RTU встроеннаяCANopen (опция)Profinet (опция)Profibus (опция) |
| Дисплей | Встроенный цифровой |
| Корпус | IP20 (принудительное возд. охлаждение) |
| Максимальная высота, м | 1000 м, далее понижение характеристик 1 %/100 м |
| Рабочая температура, °С | –10 ... +50 °C.Снижение номинальных характеристик при превышении +40 °C |
| Относительная влажность, % | 5–95 (без выпадения конденсата) |
| Вибрации, g | 0,6 g в диапазоне 9–200 Гц |
| Температура хранения, °С | –40 ... +60 °C |
| Монтаж | Настенный, шкафной |
| Тепловые потери, Вт | 45 |
| Длина неэкранированного кабеля кабеля, м | 50 |
| Габариты ВхШхГ, мм | 204х80х155 |
| Масса, кг | 1,3 |
Характеристики
- Автоматическая регулировка напряжения
- Автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети
- Автоматическая функция энергосбережения
- Автоматическое ограничение тока во время работы для предотвращения аварий из-за перегрузки по току
- Аналоговый вход
- 2 (0–10 В или 0/4–20 мА)
- Аналоговый выход
- 1 (0–10 В, 0/4–20 мА), импульсный
- Вибрации, g
- 0,6 g в диапазоне 9–200 Гц
- Выходная частота, Гц
- 0–299 Гц ±0,5 %
- Выходное напряжение
- 0–100 % входного напряжения (при нормальных условиях ошибка <5 %)
- Габариты ВхШхГ, мм
- 204х80х155
- Диапазон регулирования скорости
- Векторное управление без о/с: 1:100Векторное управление с о/с: 1:1000
- Дисплей
- Встроенный цифровой
- Длина неэкранированного кабеля кабеля, м
- 50
- Допустимые отклонения
- Уровень дисбаланса напряжения <3 %.Степень искажения соответствует требованиям IEC61800-2
- Дроссель
- Внешний
- Коммуникация
- Modbus RTU встроеннаяCANopen (опция)Profinet (опция)Profibus (опция)
- Компенсация момента
- Автоматический режим: до 100 %,Ручной режим: до 30 %
- Корпус
- IP20 (принудительное возд. охлаждение)
- КПД инвертора, %
- ≥ 96
- Кривая U/f
- Четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика
- Кривые разгона и торможения
- Два типа: линейная кривая, S-образная кривая разгона и торможенияЧетыре набора времени разгона и торможения: шаг по времени 0,01 с, максимум – 650 с
- Максимальная высота, м
- 1000 м, далее понижение характеристик 1 %/100 м
- Масса, кг
- 1,3
- Монтаж
- Настенный, шкафной
- Напряжение, В
- Вход 3×380,выход 3×380
- Номинальная мощность, кВт
- 1,5
- Номинальное выходное напряжение
- Можно установить от 50 до 100 % от входного напряжения, 100 % при использовании функции компенсации напряжения питания
- Номинальный выходной ток, А
- 4
- Относительная влажность, %
- 5–95 (без выпадения конденсата)
- Перегрузочная способность по току от номинального значения
- 120% - 35 с, 140% - 9 с, 150% - 3 с
- Пусковой момент
- Векторное управление без о/с: 150 % от 0,5 ГцВекторное управление с о/с: 200 % от 0 Гц
- Рабочая температура, °С
- –10 ... +50 °C.Снижение номинальных характеристик при превышении +40 °C
- Режим управления двигателем
- U/f, векторное управление без/с обратной связью
- Реле
- 1
- Скорость реакции на изменение момента
- Векторное управление без о/с: <20 мсВекторное управление с о/с: <10 мс
- Стандартные функции
- ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределом частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход
- Температура хранения, °С
- –40 ... +60 °C
- Тепловые потери, Вт
- 45
- Тип двигателя
- Асинхронный, синхронный двигатель с постоянными магнитами
- Тип модуляции
- Оптимизированная пространственно-векторная ШИМ
- Ток перегрузки, А
- 4,8
- Тормозной ключ
- Встроенный
- Точность поддержания установившейся скорости
- Векторное управление без о/с: ≤2 %Векторное управление c о/с: <0,05 %
- Точность поддержания частоты
- Цифровое задание: ±0,01 % от максимальной частотыАналоговое задание: ±0,2 % от максимальной частоты
- Цифровые входы и выходы
- 5 входов, 1 выход
- Частота сети, Гц
- 50/60 ±5 %
- Частота ШИМ, кГц
- 1–16
- Шаг настройки частоты
- Цифровое задание: 0,01 ГцАналоговое задание: ±0,05 % от максимального значения частоты
