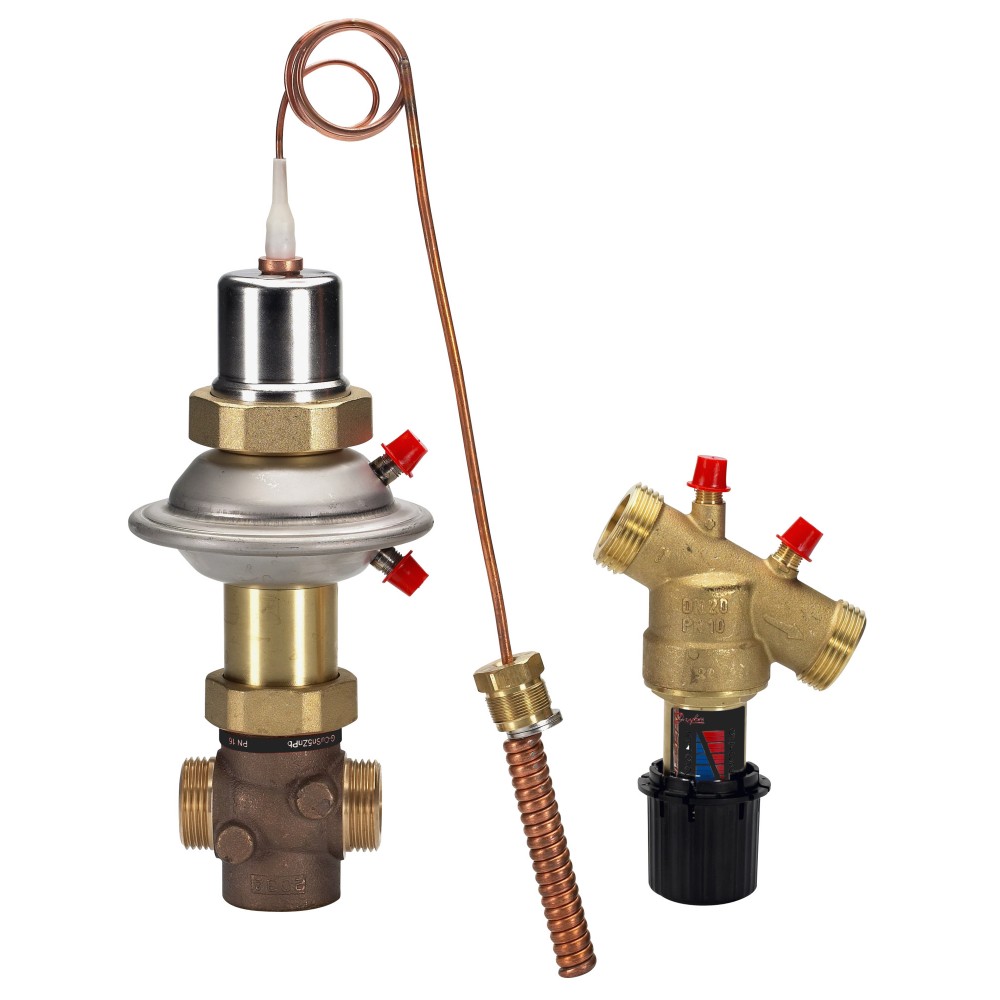

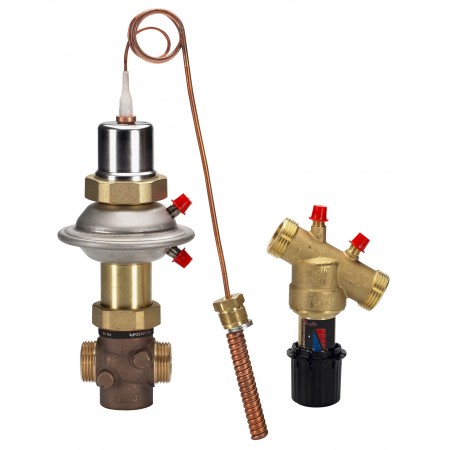

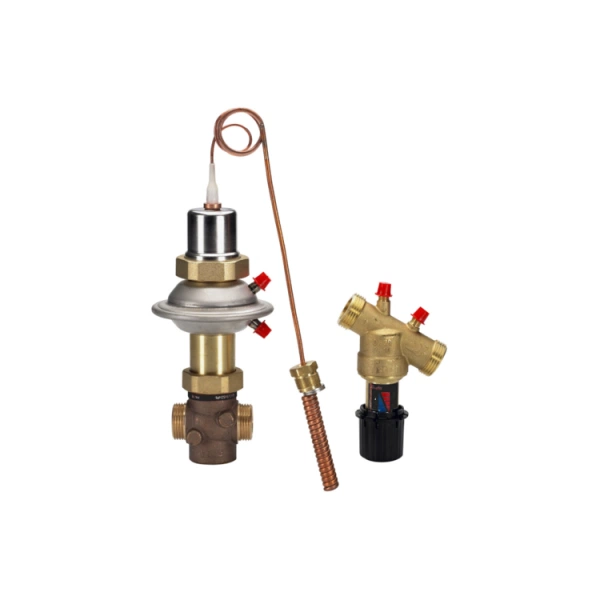

Регулятор температуры AVTQ Ду15 Kvs 1,6
Код товара - 003L7015
Код товара - 003L7015
Характеристики товара
| Масса, кг, не более | 3,57 |
| Рабочая среда | Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ |
| L2, мм | 25,5 |
| Шток | Хромоникелевая сталь |
| Корпус | Красная бронза (Rg5) |
| Номинальный диаметр (DN), мм | 15 |
| Номинальное давление (PN), бар | 16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент) |
| Максимально допустимый перепад давлений, бар | 6 |
| Температура рабочей среды, °С | 2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ |
| L3, мм | 33 |
| Герметичность затвора (объем протечки / класс герметичности) | <0,05(При Т = 10 °С.) |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| Тип присоединения к трубопроводу | Цилиндрическая наружная трубная резьба по ISO 228/1 |
| Динамический диапазон регулирования | 100 : 1 |
| Уплотнение | EPDM |
| PH среды | Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.) |
| Корпус регулирующей диафрагмы | Хромоникелевая сталь |
| Седло | Хромоникелевая сталь |
| Золотник | Необесцинковывающаяся латунь BS 2874 |
| Вставка клапана | Необесцинковывающаяся латунь BS 2874 |
| Макс. перепад давлений на клапане, преодолеваемый приводами, бар | 12 |
| Диапазон настройки Трег., °С | 45 – 60 |
| Максимальная температура датчика, °C | 130 |
| Температурный датчик | Медь |
| Макс. скорость нагреваемой воды вокруг датчика температуры, м/с | 1,5 |
| Длина капиллярной трубки температурного датчика | 1 |
| Тарелка диафрагмы | Хромоникелевая сталь |
| Шток диафрагмы | Необесцинковывающаяся латунь BS 2874 |
| Сальник корпуса диафрагменного элемента | Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь |
| Сальник датчика | Необесцинковывающаяся латунь BS 2874 |
| Уплотнение сальника | EPDM |
| Заполнение | Двуокись углерода (СО2) |
| Постоянная времени по EN 14597, с | 4 |
| Пропускная способность Kvs, м³/ч | 1,6 |
| Коэффициент начала кавитации | ≥ 0,6 |
| Комплект поставки | В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.) |
| L₁, мм | 65 |
| Размеры присоединительной резьбы по стандарту ISO 228/1, a | G ¾ A |
| Размеры присоединительной резьбы по стандарту ISO 228/1, b | G ¾ A |
Характеристики
- L2, мм
- 25,5
- L3, мм
- 33
- L₁, мм
- 65
- PH среды
- Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
- Вставка клапана
- Необесцинковывающаяся латунь BS 2874
- Герметичность затвора (объем протечки / класс герметичности)
- <0,05(При Т = 10 °С.)
- Диапазон настройки Трег., °С
- 45 – 60
- Динамический диапазон регулирования
- 100 : 1
- Длина капиллярной трубки температурного датчика
- 1
- Заполнение
- Двуокись углерода (СО2)
- Золотник
- Необесцинковывающаяся латунь BS 2874
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Комплект поставки
- В комплект входит сальник термодатчика и фитинги для импульсных трубок Ø6 x 0,8 мм. (Трубки в комплект не входят.)
- Корпус
- Красная бронза (Rg5)
- Корпус регулирующей диафрагмы
- Хромоникелевая сталь
- Коэффициент начала кавитации
- ≥ 0,6
- Макс. перепад давлений на клапане, преодолеваемый приводами, бар
- 12
- Макс. скорость нагреваемой воды вокруг датчика температуры, м/с
- 1,5
- Максимальная температура датчика, °C
- 130
- Максимально допустимый перепад давлений, бар
- 6
- Масса, кг, не более
- 3,57
- Номинальное давление (PN), бар
- 16- Для первичного контура (клапан регулятор); 10-Для вторичного контура (пилотный клапан и диафрагменный элемент)
- Номинальный диаметр (DN), мм
- 15
- Постоянная времени по EN 14597, с
- 4
- Пропускная способность Kvs, м³/ч
- 1,6
- Рабочая среда
- Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
- Размеры присоединительной резьбы по стандарту ISO 228/1, a
- G ¾ A
- Размеры присоединительной резьбы по стандарту ISO 228/1, b
- G ¾ A
- Сальник датчика
- Необесцинковывающаяся латунь BS 2874
- Сальник корпуса диафрагменного элемента
- Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь
- Седло
- Хромоникелевая сталь
- Тарелка диафрагмы
- Хромоникелевая сталь
- Температура рабочей среды, °С
- 2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
- Температурный датчик
- Медь
- Тип присоединения к трубопроводу
- Цилиндрическая наружная трубная резьба по ISO 228/1
- Уплотнение
- EPDM
- Уплотнение сальника
- EPDM
- Шток
- Хромоникелевая сталь
- Шток диафрагмы
- Необесцинковывающаяся латунь BS 2874
