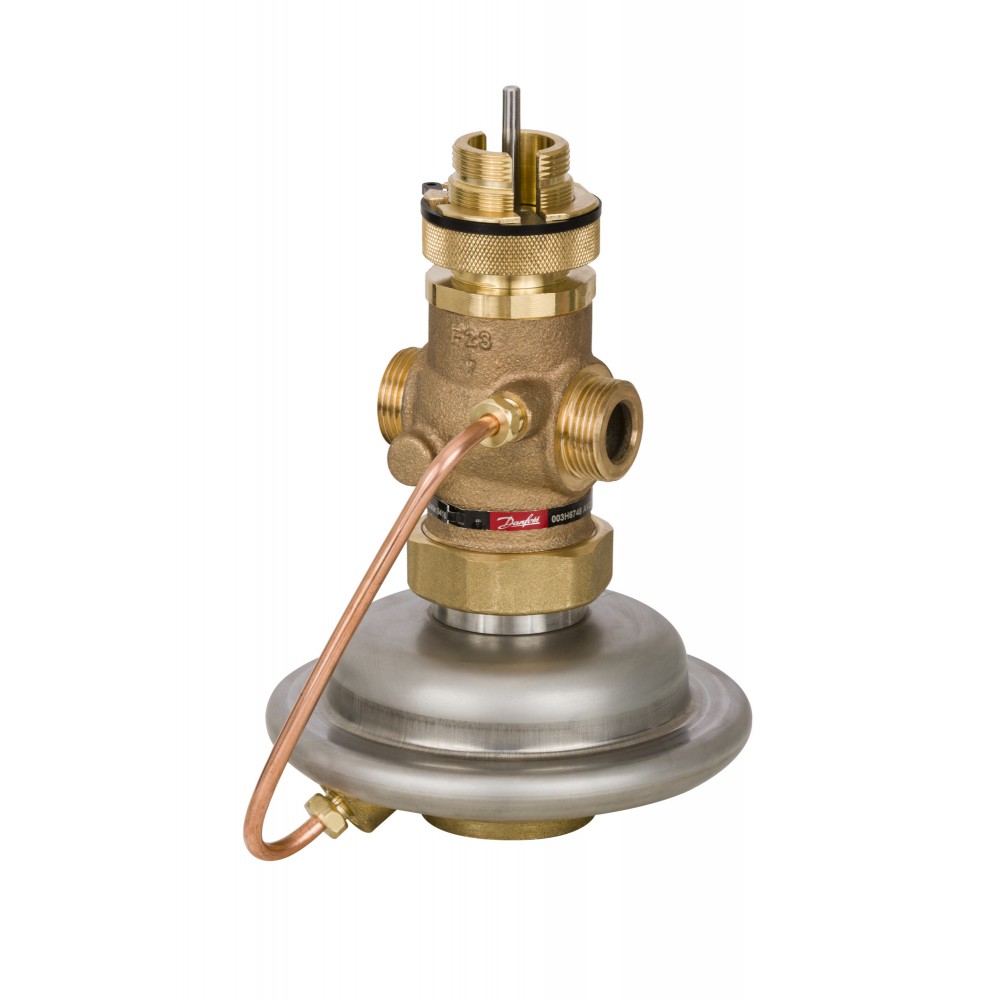

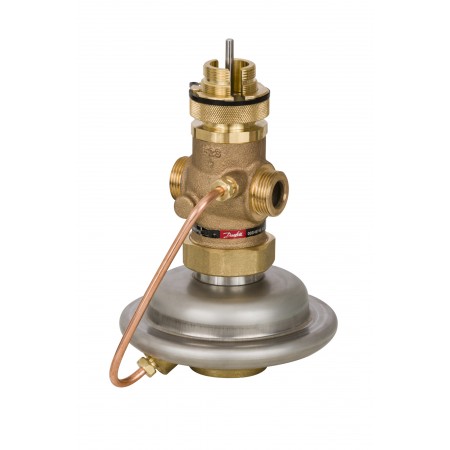

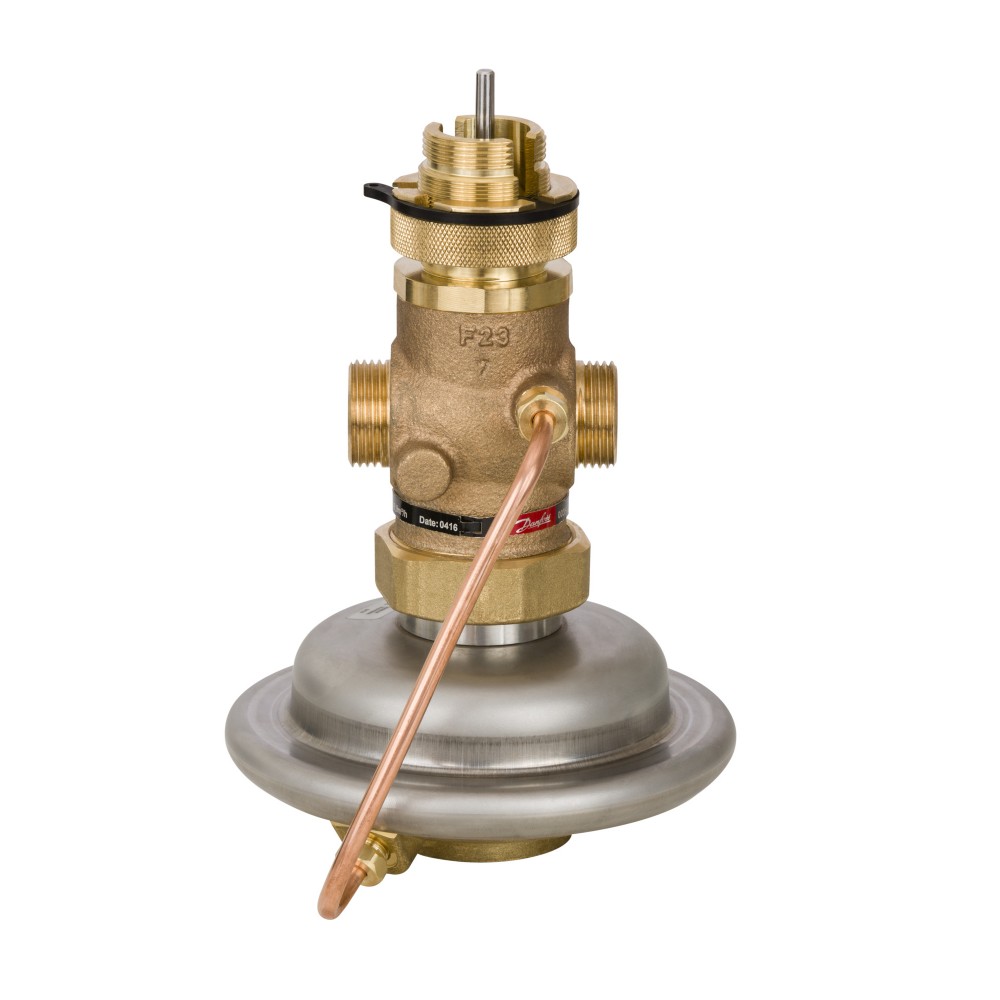

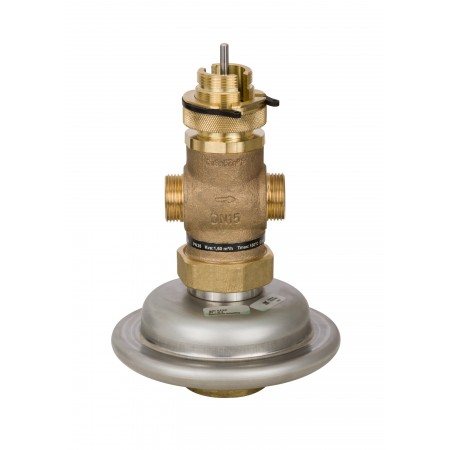

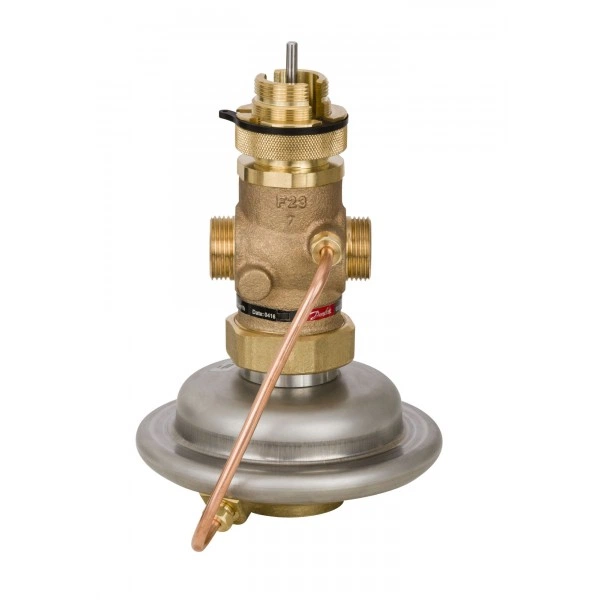

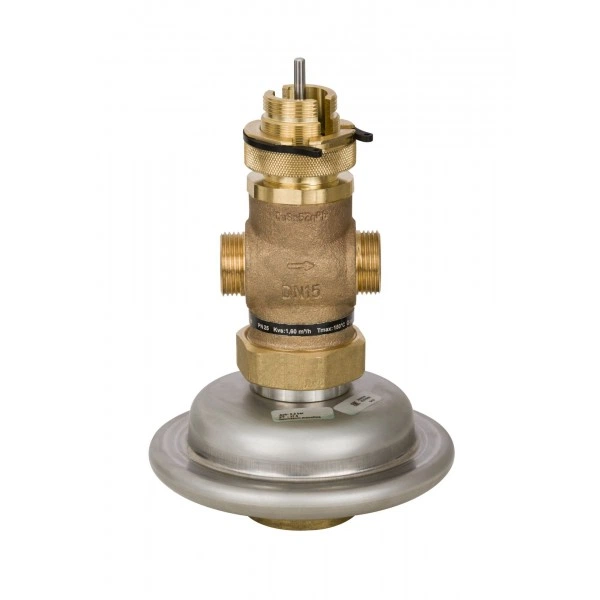

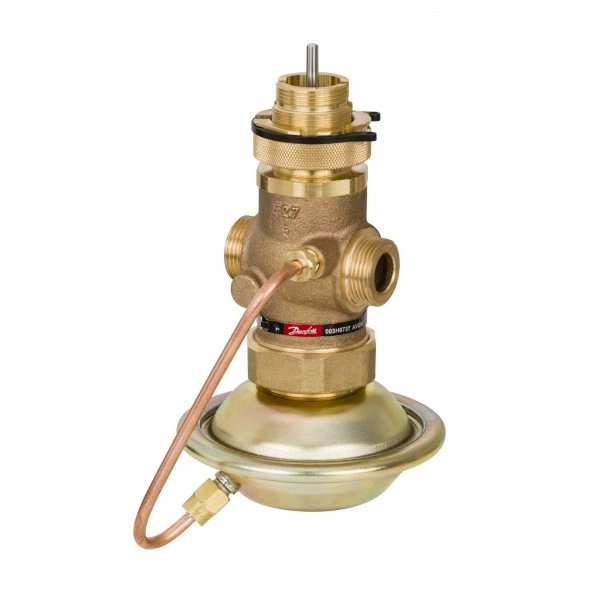

Комбинир. регулятор расхода AVQM DN 20
Код товара - 003H6751

Характеристики товара

Номинальный диаметр (DN), мм	20
Номинальное давление (PN), бар	25
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
L, мм	88
Ход штока, мм	7
Масса, кг, не более	3
Рабочая среда	Вода или 30% водный раствор гликоля
PH среды	Мин. 7 , Макс 10
Уплотнение регулирующего блока	EPDM
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Корпус	Красная бронза CuSn5ZnPb (Rg5)
Максимально допустимый перепад давлений, бар	20
H2, мм	88
Уплотнение	EPDM
Характеристика регулирования	Логарифмическая
Динамический диапазон регулирования	> 1 : 30
Вид привода или регулирующего блока	AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Площадь регулирующей диафрагмы регулирующего блока, см2	54
Условное давление регулирующего блока, бар	25
H, мм	109
Пропускная способность Kvs, м³/ч	6,3
Коэффициент начала кавитации	≥ 0,6
Герметичность затвора (объем протечки / класс герметичности)	≤ 0,02
Мин. перепад давлений на клапане ΔР, бар	Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар	0,2
Тип присоединения к трубопроводу	Цилиндрическаянаружная трубная резьбапо ISO 228/1
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,16÷3,0
Максимальный расход, м^3/ч	3,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Технические характеристики 003H6751

Характеристики

H, мм: 109
H2, мм: 88
L, мм: 88
PH среды: Мин. 7 , Макс 10
Вид привода или регулирующего блока: AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
Герметичность затвора (объем протечки / класс герметичности): ≤ 0,02
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар: 0,16÷3,0
Динамический диапазон регулирования: > 1 : 30
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Красная бронза CuSn5ZnPb (Rg5)
Коэффициент начала кавитации: ≥ 0,6
Максимально допустимый перепад давлений, бар: 20
Максимальный расход, м^3/ч: 3,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
Масса, кг, не более: 3

Мин. перепад давлений на клапане ΔР, бар: Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 20
Площадь регулирующей диафрагмы регулирующего блока, см2: 54
Пропускная способность Kvs, м³/ч: 6,3
Рабочая среда: Вода или 30% водный раствор гликоля
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Цилиндрическаянаружная трубная резьбапо ISO 228/1
Уплотнение: EPDM
Уплотнение регулирующего блока: EPDM
Условное давление регулирующего блока, бар: 25
Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар: 0,2
Характеристика регулирования: Логарифмическая
Ход штока, мм: 7
