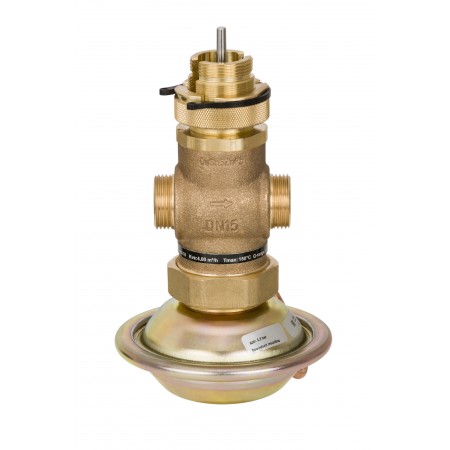

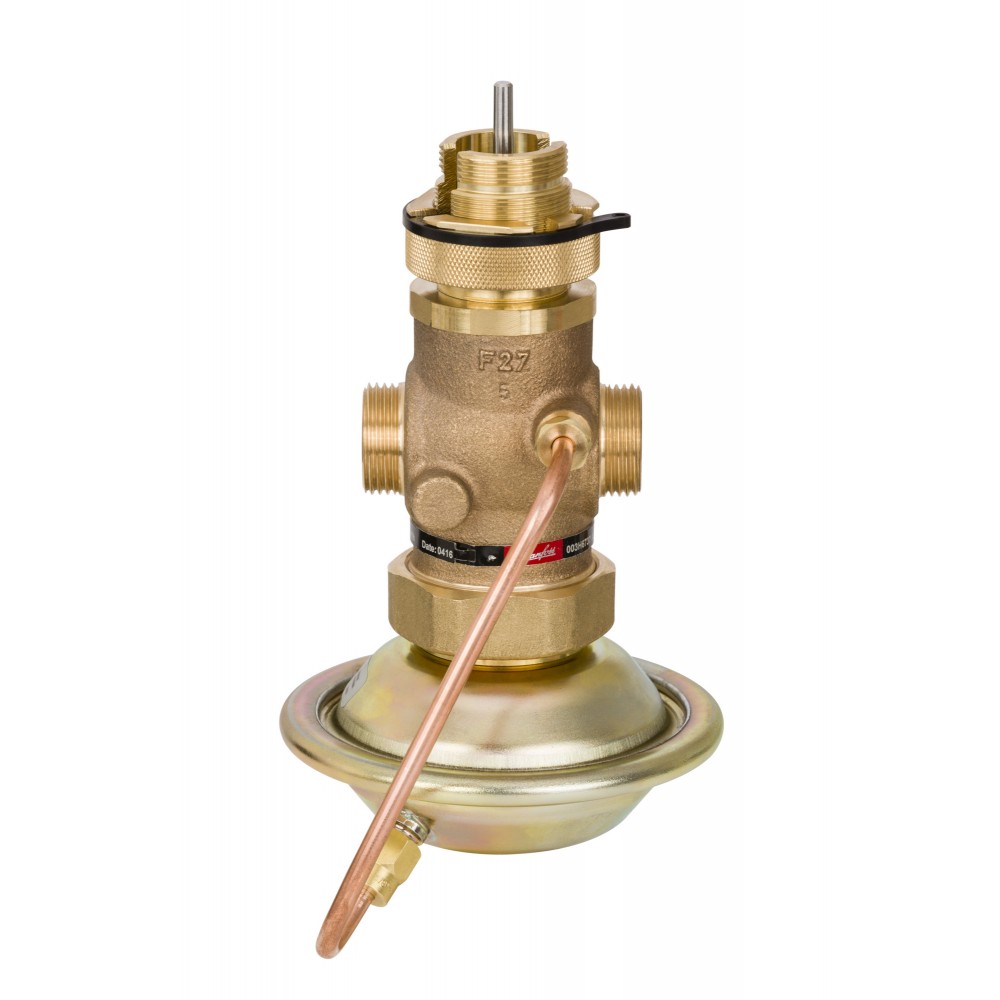

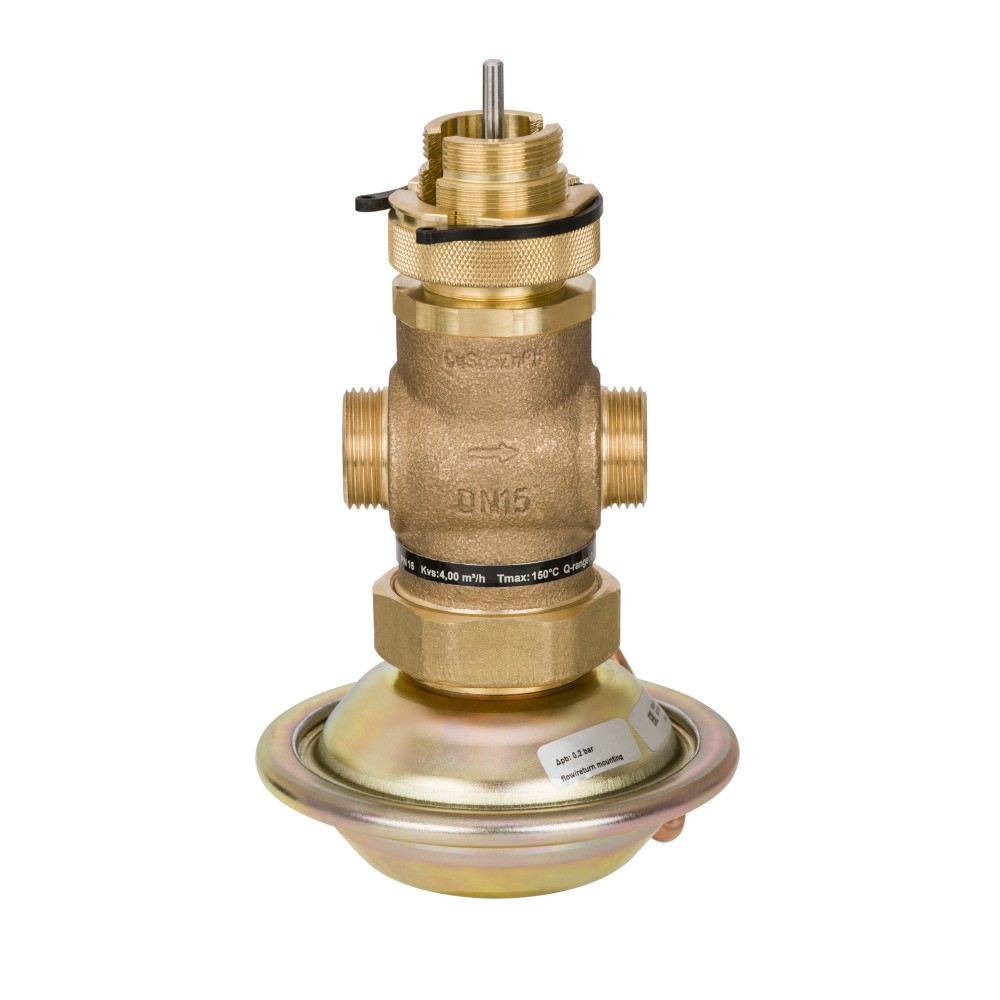

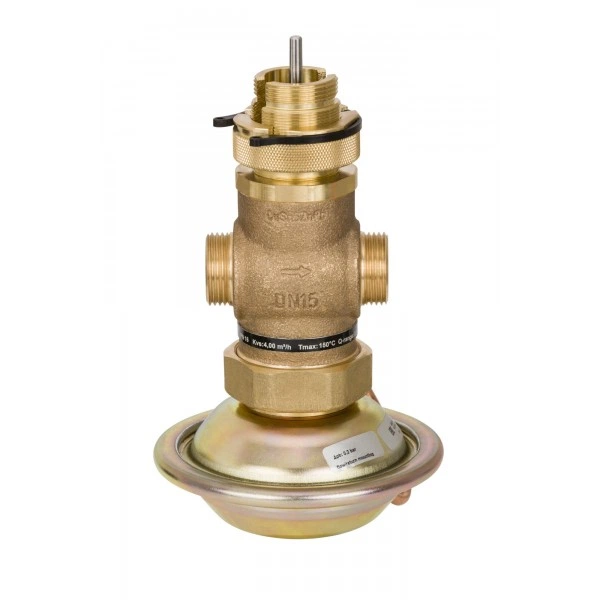

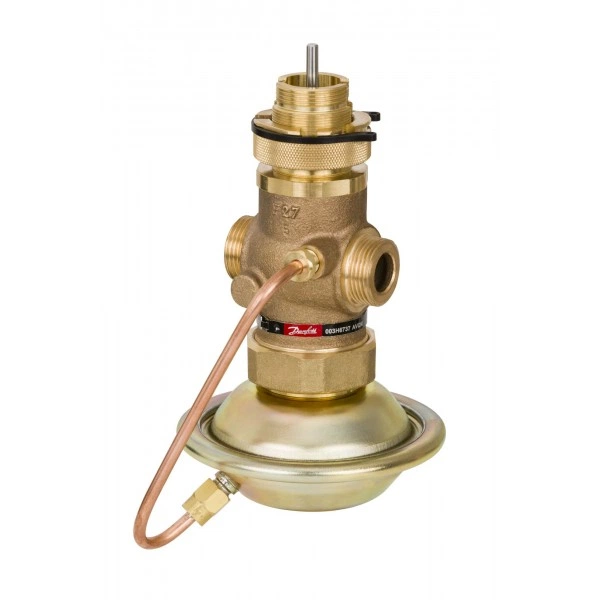

DANFOSS Комбинир. регулятор расхода AVQM DN 20 003H6738

Характеристики

D, мм

26

D2, мм

14

H*, мм

290 (AMV(E) 20, 23 (SU),30, 33)

H, мм

97

H2, мм

73

K, мм

75

L, мм

73

L2, мм

144

L3, мм

154

L₁, мм

150(Фланцы, Ру 25, по ЕN 1092-2.)

N

4

PH среды

Мин. 7 , Макс 10

R, дюймы

¾(Наружная коническая трубная резьба по EN 10266-1)

Вид привода или регулирующего блока

AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33

Герметичность затвора (объем протечки / класс герметичности)

≤ 0,02

Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар

0,16÷3,0

Динамический диапазон регулирования

> 1 : 30

Золотник

Необесцинковывающаяся латунь CuZn36Pb2As

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус

Красная бронза CuSn5ZnPb (Rg5)

Коэффициент начала кавитации

≥ 0,6

Максимально допустимый перепад давлений, бар

12

Максимальный расход, м^3/ч

3,5 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Масса, кг, не более

1,9

Мин. перепад давлений на клапане ΔР, бар

Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

20

Площадь регулирующей диафрагмы регулирующего блока, см2

39

Пропускная способность Kvs, м³/ч

6,3

Рабочая среда

Вода или 30% водный раствор гликоля

Размер гайки под ключ SW, мм

41

Седло

Нержавеющая сталь, мат. № 1.4571

Система разгрузки по давлению

Пистон

Температура рабочей среды, °С

2–150

Тип присоединения к трубопроводу

Цилиндрическая наружнаятрубная резьба по ISO 228/1,

Уплотнение

Металлическое

Уплотнение регулирующего блока

EPDM

Условное давление регулирующего блока, бар

16

Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар

0,2

Характеристика регулирования

Логарифмическая

Ход штока, мм

7
