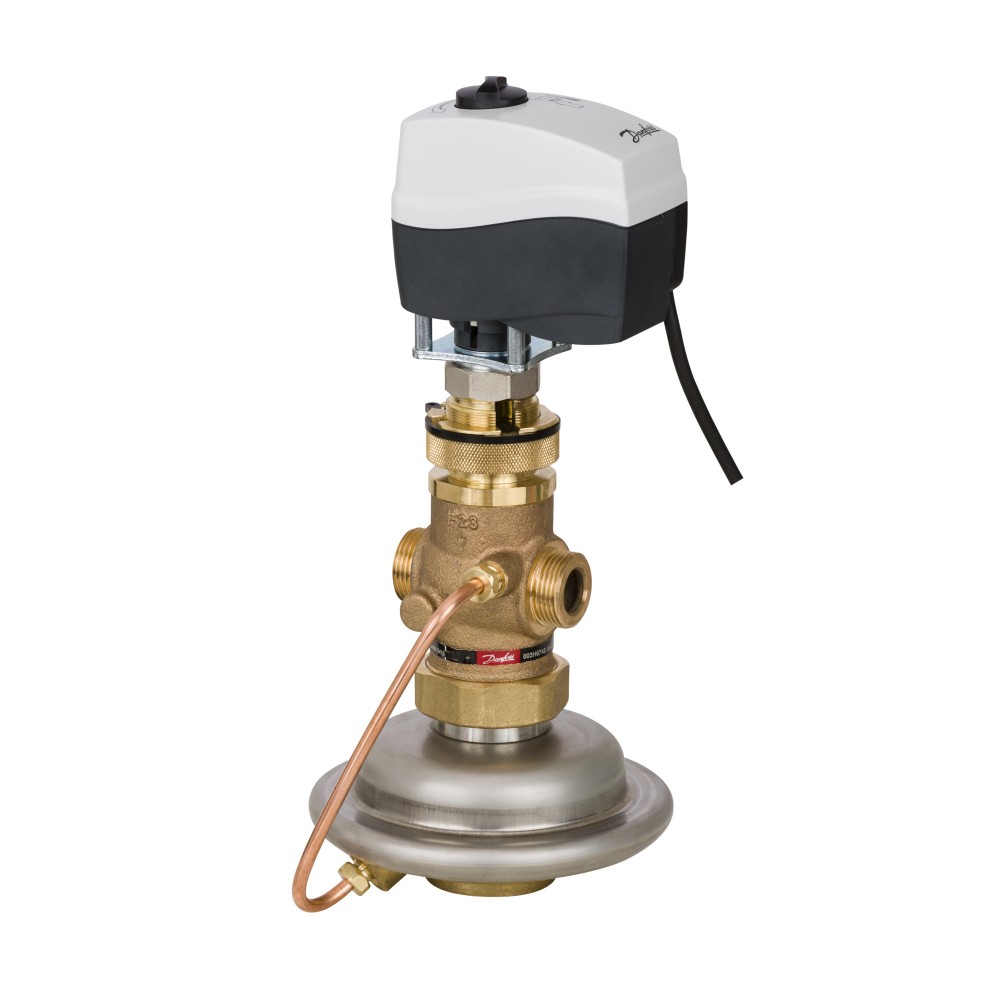

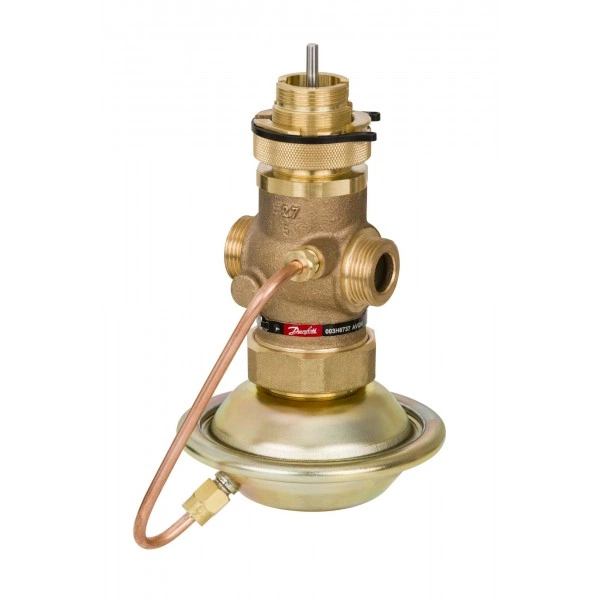

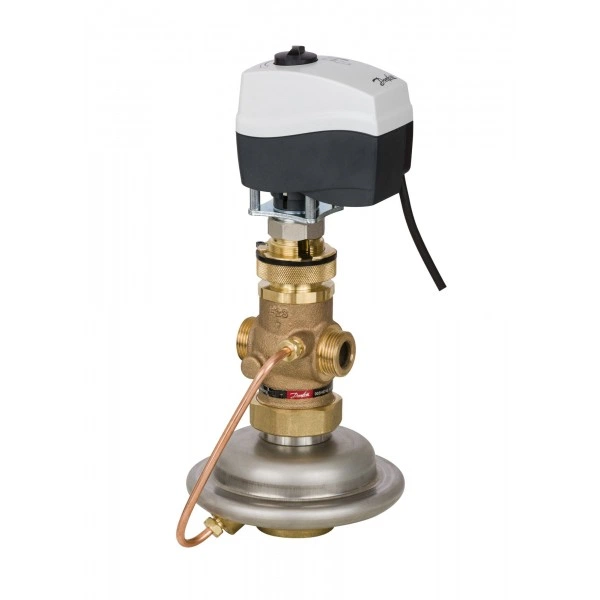

Комбинир. регулятор расхода AVQM DN 15
Код товара - 003H6749
Код товара - 003H6749
Характеристики товара
| Номинальный диаметр (DN), мм | 15 |
| Номинальное давление (PN), бар | 25 |
| Климатическое исполнение | Категория 3 по ГОСТ 15150-69 |
| L3, мм | |
| L, мм | 88 |
| Ход штока, мм | 5 |
| Масса, кг, не более | 3 |
| Рабочая среда | Вода или 30% водный раствор гликоля |
| PH среды | Мин. 7 , Макс 10 |
| Уплотнение регулирующего блока | EPDM |
| Температура рабочей среды, °С | 2–150 |
| Седло | Нержавеющая сталь, мат. № 1.4571 |
| Золотник | Необесцинковывающаяся латунь CuZn36Pb2As |
| Корпус | Красная бронза CuSn5ZnPb (Rg5) |
| N | |
| K, мм | |
| D, мм | |
| D2, мм | |
| Размер гайки под ключ SW, мм | |
| Максимально допустимый перепад давлений, бар | 20 |
| H2, мм | 88 |
| Уплотнение | EPDM |
| Характеристика регулирования | Логарифмическая |
| Динамический диапазон регулирования | > 1 : 30 |
| Вид привода или регулирующего блока | AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33 |
| Площадь регулирующей диафрагмы регулирующего блока, см2 | 54 |
| Условное давление регулирующего блока, бар | 25 |
| L2, мм | |
| H, мм | 109 |
| Система разгрузки по давлению | |
| Пропускная способность Kvs, м³/ч | 2,5 |
| Коэффициент начала кавитации | ≥ 0,6 |
| Герметичность затвора (объем протечки / класс герметичности) | ≤ 0,02 |
| R, дюймы | |
| Мин. перепад давлений на клапане ΔР, бар | Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб |
| Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар | 0,2 |
| Тип присоединения к трубопроводу | Цилиндрическаянаружная трубная резьбапо ISO 228/1 |
| H*, мм | |
| L₁, мм | |
| Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар | 0,07÷1,4 |
| Максимальный расход, м^3/ч | 1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар) |
Характеристики
- D, мм
- D2, мм
- H*, мм
- H, мм
- 109
- H2, мм
- 88
- K, мм
- L, мм
- 88
- L2, мм
- L3, мм
- L₁, мм
- N
- PH среды
- Мин. 7 , Макс 10
- R, дюймы
- Вид привода или регулирующего блока
- AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
- Герметичность затвора (объем протечки / класс герметичности)
- ≤ 0,02
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар
- 0,07÷1,4
- Динамический диапазон регулирования
- > 1 : 30
- Золотник
- Необесцинковывающаяся латунь CuZn36Pb2As
- Климатическое исполнение
- Категория 3 по ГОСТ 15150-69
- Корпус
- Красная бронза CuSn5ZnPb (Rg5)
- Коэффициент начала кавитации
- ≥ 0,6
- Максимально допустимый перепад давлений, бар
- 20
- Максимальный расход, м^3/ч
- 1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
- Масса, кг, не более
- 3
- Мин. перепад давлений на клапане ΔР, бар
- Минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
- Номинальное давление (PN), бар
- 25
- Номинальный диаметр (DN), мм
- 15
- Площадь регулирующей диафрагмы регулирующего блока, см2
- 54
- Пропускная способность Kvs, м³/ч
- 2,5
- Рабочая среда
- Вода или 30% водный раствор гликоля
- Размер гайки под ключ SW, мм
- Седло
- Нержавеющая сталь, мат. № 1.4571
- Система разгрузки по давлению
- Температура рабочей среды, °С
- 2–150
- Тип присоединения к трубопроводу
- Цилиндрическаянаружная трубная резьбапо ISO 228/1
- Уплотнение
- EPDM
- Уплотнение регулирующего блока
- EPDM
- Условное давление регулирующего блока, бар
- 25
- Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар
- 0,2
- Характеристика регулирования
- Логарифмическая
- Ход штока, мм
- 5
