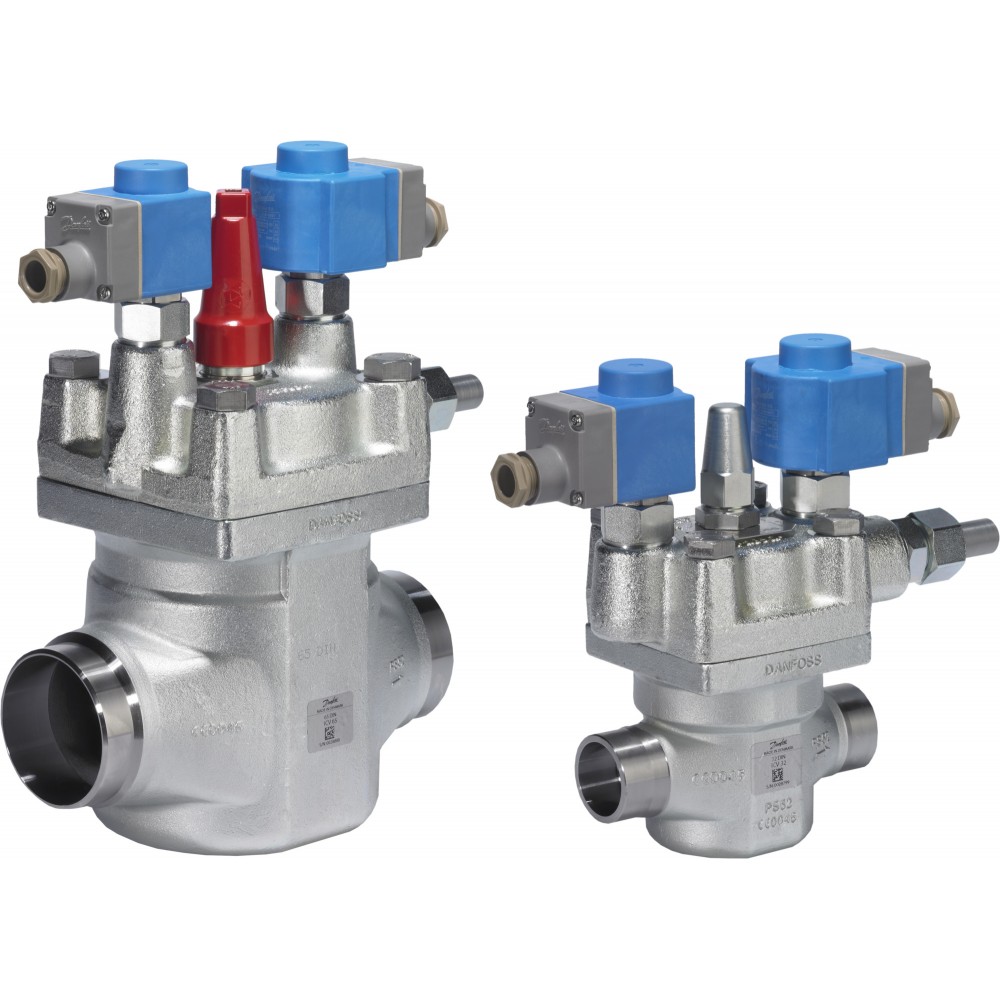

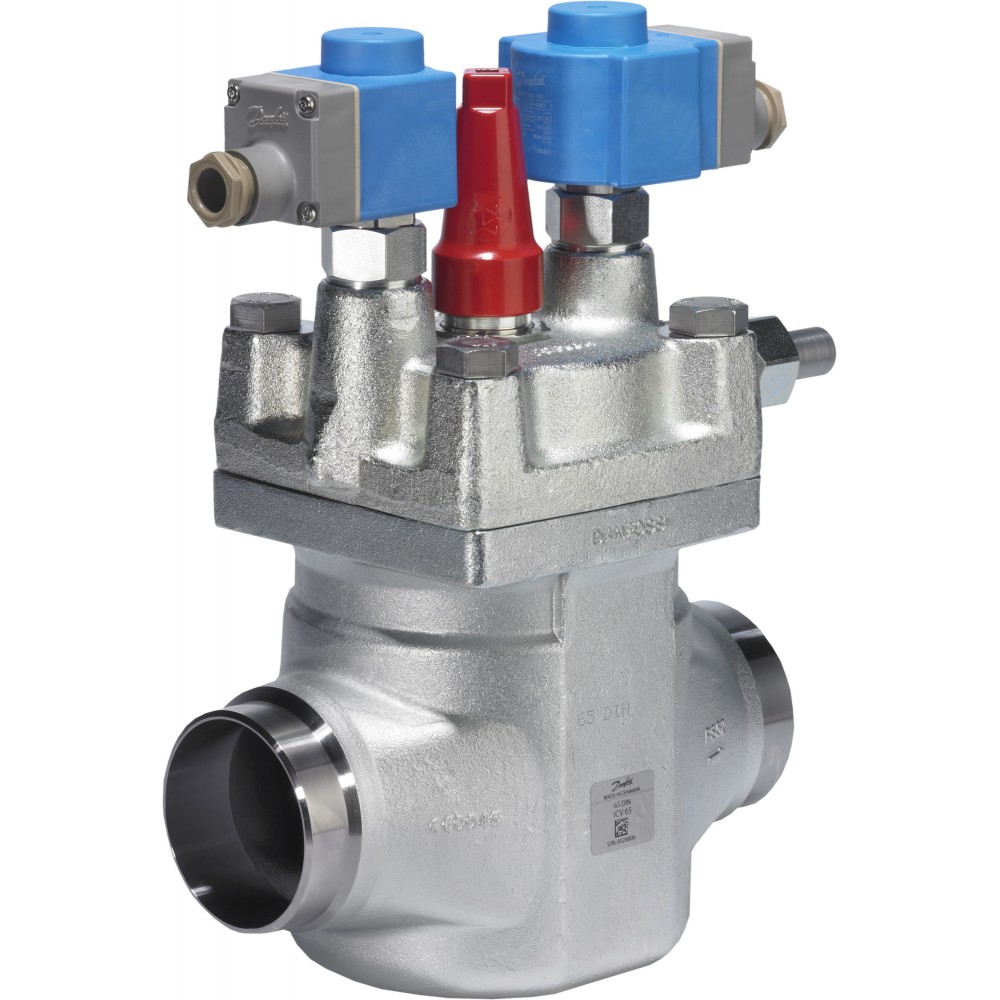

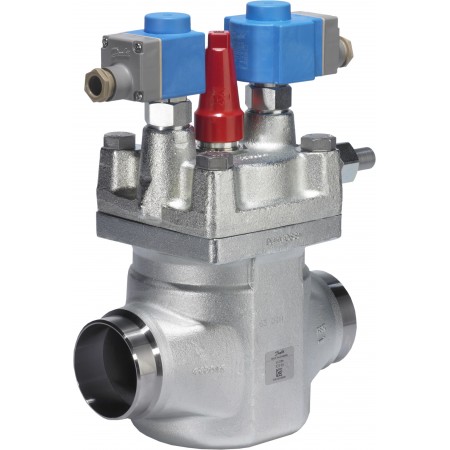

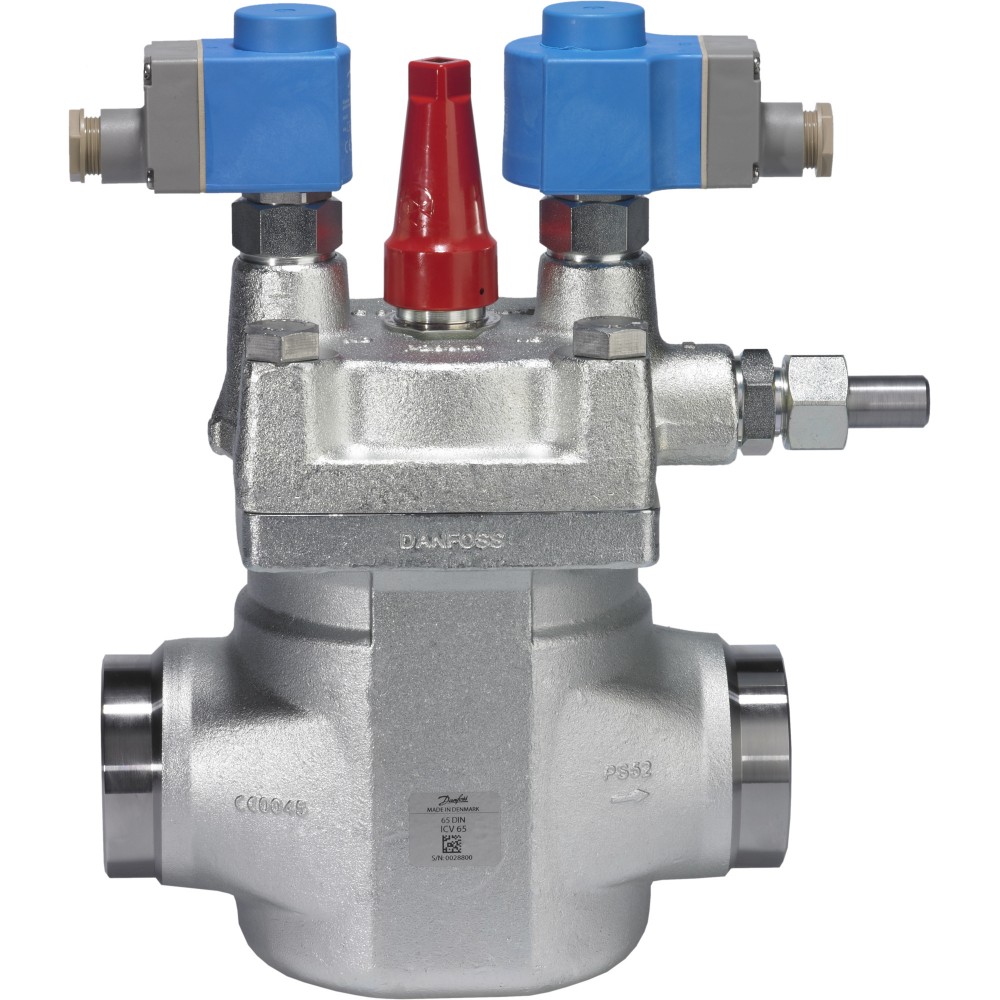

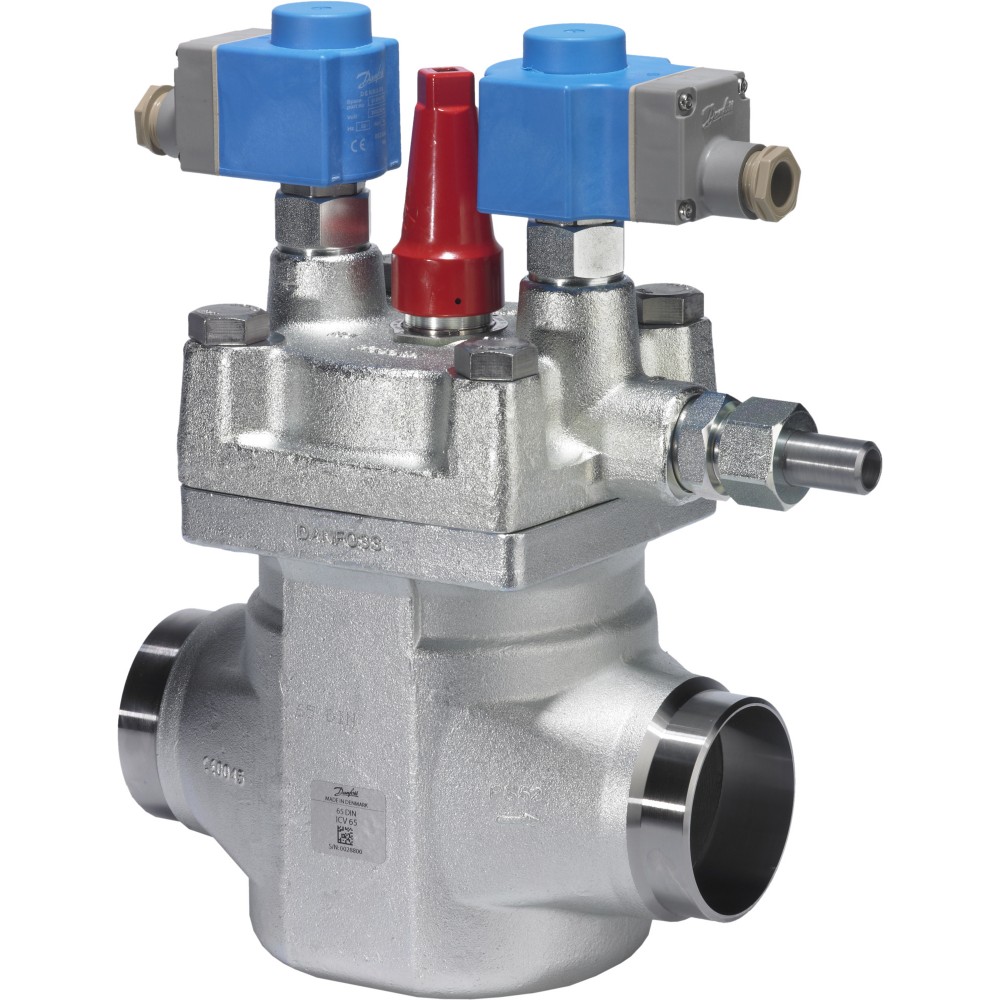

DANFOSS Клапан соленоидный ICLX 65 D 027H6040

Name: DANFOSS Клапан соленоидный ICLX 65 D 027H6040
Brand: DANFOSS
SKU: 027H6040
Availability: InStock

В наличии

Клапан соленоидный ICLX 65 D
Код товара - 027H6040

Характеристики товара

L, мм	230
H2, мм	257
L₁, мм	130
Температура рабочей среды, °С	-60 ... +120
Класс герметичности затвора	"А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.	52
Размер корпуса клапана DN, мм	65
Тип присоединения, мм	65 D (2 1/2") - под сварку встык, EN 10220
Размер, мм	65
Пропускная способность Kv, м3/ч	82
Пропускная способность Сv, ам. гал/мин	95
Исполнение	Низкотемпературная сталь
3 - Главный поршень	Сталь
4 - Спускной поршень	Сталь
5 - Пластина седла, основная	ПТФЭ
6 - Пластина седла, для выпуска	ПТФЭ
7 - Прокладка	Волокно, без асбеста
8 - Шпиндель ручного управления	Нержавеющая сталь
9 - Сальник	Сталь
Опция D	Сталь
11 - Пружина - главная	Нержавеющая сталь
12 - Выпускная пружина	Нержавеющая сталь
13 - Уплотнительное кольцо	Хлоропрен (неопрен)
14 - Уплотнительное кольцо	Хлоропрен (неопрен)
16 - Уплотнительное кольцо	Хлоропрен (неопрен)
17 - Уплотнительное кольцо	Хлоропрен (неопрен)
18 - Уплотнительное кольцо	Хлоропрен (неопрен)
19 - Уплотнительное кольцо	Хлоропрен (неопрен)
20 - Уплотнение	ПТФЭ
21 - Уплотнение	ПТФЭ
22 - Болт	Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально)	-
24 - заиклроыттныыйй) клапан EVM, NO (нормально)	-
25 - Впуск внешнего давления	-
L, мм (дюйм)	-
L1, мм(дюйм)	130(5,1)
L2, мм(дюйм)	141(5,6)
L3max 10Вт, мм(дюйм)	125(4,9)
Температура рабочей среды	От –60°С до +120°С
Максимальное рабочее давление Ру, бар	52
L3max 20Вт, мм(дюйм)	135(5,3)
L4, мм(дюйм)	163(6,4)
H1, мм(дюйм)	69(2,7)
H2, мм(дюйм)	257(10,1)
H3, мм(дюйм)	123(4,8)
H4, мм(дюйм)	234(9,2)
Масса, кг, не более	20,3
H₁, мм	69
H3, мм	123
H4, мм	234
L2, мм	141
Вес, кг	20,3
L4, мм	163
L3max,мм	135
Рабочая среда	ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние:жидкость/газ
Максимальный открывающий перепад давлений (MOPD), бар	21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Требования к катушкам:	Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
2 - Верхняя крышка	ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
15 - Уплотнительное кольцо	Только ICLX 100-150,Хлоропрен (неопрен)
Тип присоединения	Под сварку встык DIN(EN 10220)
Пропускная способность Kvs, м³/ч	82

Характеристики

11 - Пружина - главная: Нержавеющая сталь
12 - Выпускная пружина: Нержавеющая сталь
13 - Уплотнительное кольцо: Хлоропрен (неопрен)
14 - Уплотнительное кольцо: Хлоропрен (неопрен)
15 - Уплотнительное кольцо: Только ICLX 100-150,Хлоропрен (неопрен)
16 - Уплотнительное кольцо: Хлоропрен (неопрен)
17 - Уплотнительное кольцо: Хлоропрен (неопрен)
18 - Уплотнительное кольцо: Хлоропрен (неопрен)
19 - Уплотнительное кольцо: Хлоропрен (неопрен)
2 - Верхняя крышка: ICLX 32-65: Низкотемпературная стальICLX100-150:Низкотемпературнаясталь
20 - Уплотнение: ПТФЭ
21 - Уплотнение: ПТФЭ
22 - Болт: Нержавеющая сталь
23 - Пилотный клапан EVM, NC (нормально): -
24 - заиклроыттныыйй) клапан EVM, NO (нормально): -
25 - Впуск внешнего давления: -
3 - Главный поршень: Сталь
4 - Спускной поршень: Сталь
5 - Пластина седла, основная: ПТФЭ
6 - Пластина седла, для выпуска: ПТФЭ
7 - Прокладка: Волокно, без асбеста
8 - Шпиндель ручного управления: Нержавеющая сталь
9 - Сальник: Сталь
H1, мм(дюйм): 69(2,7)
H2, мм: 257
H2, мм(дюйм): 257(10,1)
H3, мм: 123
H3, мм(дюйм): 123(4,8)
H4, мм: 234
H4, мм(дюйм): 234(9,2)
H₁, мм: 69

L, мм: 230
L, мм (дюйм): -
L1, мм(дюйм): 130(5,1)
L2, мм: 141
L2, мм(дюйм): 141(5,6)
L3max 10Вт, мм(дюйм): 125(4,9)
L3max 20Вт, мм(дюйм): 135(5,3)
L3max,мм: 135
L4, мм: 163
L4, мм(дюйм): 163(6,4)
L₁, мм: 130
Вес, кг: 20,3
Исполнение: Низкотемпературная сталь
Класс герметичности затвора: А (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Максимальное рабочее давление (PN), бар изб.: 52
Максимальное рабочее давление Ру, бар: 52
Максимальный открывающий перепад давлений (MOPD), бар: 21 бар (если внешнее давление на 1,5 бар выше, чем давления на входе в клапан); 40 бар (если внешнее давление на 2 бар выше, чем давления на входе в клапан);
Масса, кг, не более: 20,3
Опция D: Сталь
Пропускная способность Kv, м3/ч: 82
Пропускная способность Kvs, м³/ч: 82
Пропускная способность Сv, ам. гал/мин: 95
Рабочая среда: ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние:жидкость/газ
Размер корпуса клапана DN, мм: 65
Размер, мм: 65
Температура рабочей среды: От –60°С до +120°С
Температура рабочей среды, °С: -60 ... +120
Тип присоединения: Под сварку встык DIN(EN 10220)
Тип присоединения, мм: 65 D (2 1/2) - под сварку встык, EN 10220
Требования к катушкам: Класс защиты катушек IP67. EVM (NC): 10 Вт перем. тока (или выше) для MOPD до 21 бар EVM (NC): 20 Вт перем. тока для MOPD 21 – 40 бар EVM (NO): 10 Вт перем. тока (или выше)
