Артикул: 082X3102
В наличии

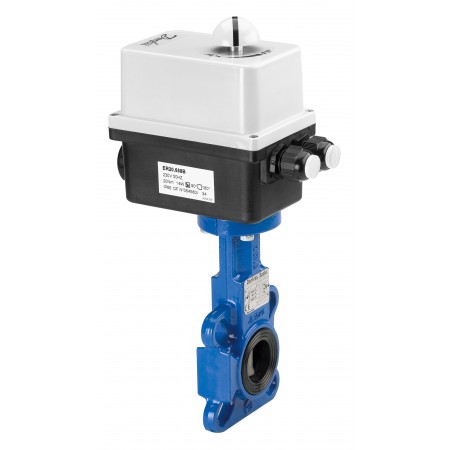

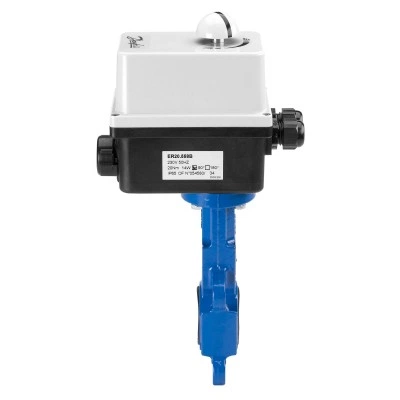

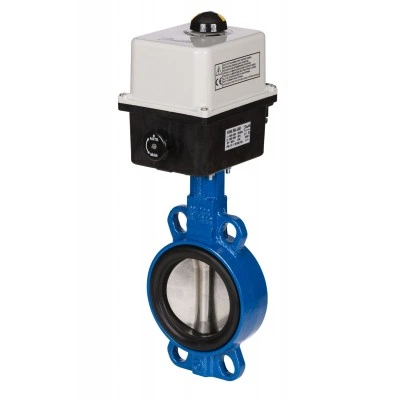

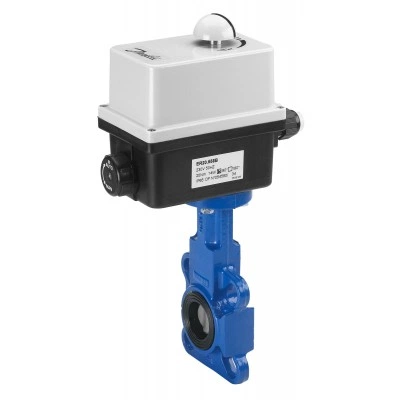

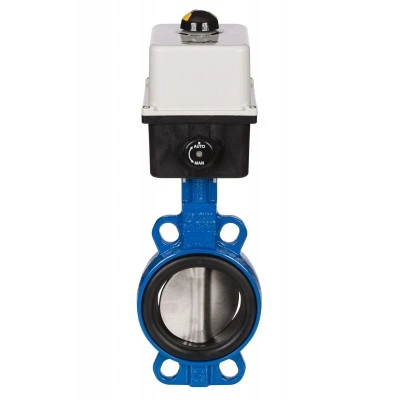

DANFOSS 082X3102 — Затвор дисковый поворотный VFY-WA с центрирующими проушинами, PN16, DN500, корпус GGG40, диск — чугун GGG40, уплотнение EPDM, с электроприводом AMB-Y VT1500 082X3102
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
082X3102 — Затвор дисковый поворотный VFY-WA с центрирующими проушинами, PN16, DN500, корпус GGG40, диск — чугун GGG40, уплотнение EPDM, с электроприводом AMB-Y VT1500
Код товара - 082X3102
Код товара - 082X3102
Характеристики товара
| Номинальное давление (PN), бар | 16 |
| Номинальный диаметр (DN), мм | 500 |
| D1, мм | 478 |
| Масса, кг, не более | 572 |
| Рабочая среда | Холодная вода, 50% гликоль, горячая вода, питьевая вода |
| Температура окружающей среды, °С | От -15 до +40 |
| Температура рабочей среды, °С | От -15 до +120 |
| Тип присоединения к трубопроводу | Центрирующие проушины |
| Корпус | Высокопрочный чугун GGG40 |
| Шильдик | Алюминий или металлизированная пленка |
| Кольцевое уплотнение | NBR |
| Стопорное кольцо | Оцинкованная сталь |
| Седловое уплотнение | EPDM |
| A, мм | 355 |
| D, мм | 127 |
| E, мм | 260 |
| D2, мм | 184 |
| Максимальное рабочее давление среды при температуре +20С (Рр), бар | 16 |
| Дополнительные требования | Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением. |
| Герметичность затвора (объем протечки / класс герметичности) | ГОСТ 9544-2015 Класс А |
| Исполнение | С электроприводом AMB-Y VT1500 |
| B, мм | 907 |
| C, мм | 389 |
| F, мм | 572 |
| Температура транспортировки и хранения, С | От -40 до +50 |
| Пробное (испытательное) давление согласно ГОСТ 356, бар | 24 |
| Напряжение питания, В | 230 В перем. ток |
| Применяемые ответные фланцы (поставляется силами заказчика) | По ГОСТ 33259-2015 исполнение В тип 11 |
| Крепеж для присоединения к трубопроводу (поставляется силами заказчика) | Шпилька А М30х290.85 Ст.35 - 16 шт, Гайка М30 - 32 шт, Шайба 30 - 32 шт, Болт М30-90 Ст35 - 8 шт, Шайба 30 - 8 шт |
| Верхний вал | Сталь X5CrNiCuNb16-4 |
| Нижний вал | Сталь X5CrNiCuNb16-4 |
| Антифрикционный подшипник | Оцинкованная сталь |
| Винт | Корр.ст.сталь |
| Прижимная пластина | Корр.ст.сталь X5CrNi18-10 |
| Верхняя втулка | Корр. ст. сталь X5CrNi18-10 |
| Диск | Чугун GGG40 c эпоксидным покрытием |
| Уплотнение | FKM |
| Шайба | Сталь С235JR |
| Опорный шарик | Корр. ст. сталь |
| Опорная шайба | Сталь X5CrNiCuNb16-4 |
| Мощность, Вт | 250 |
| Номинальный ток, А | 1,15 |
| Время поворота 90°,с | 113 |
| Момент, Н*м | 1500 |
| Пылевлагозащита корпуса электропривода | IP68 |
Технические характеристики 082X3102
Характеристики
- A, мм
- 355
- B, мм
- 907
- C, мм
- 389
- D, мм
- 127
- D1, мм
- 478
- D2, мм
- 184
- E, мм
- 260
- F, мм
- 572
- Антифрикционный подшипник
- Оцинкованная сталь
- Верхний вал
- Сталь X5CrNiCuNb16-4
- Верхняя втулка
- Корр. ст. сталь X5CrNi18-10
- Винт
- Корр.ст.сталь
- Время поворота 90°,с
- 113
- Герметичность затвора (объем протечки / класс герметичности)
- ГОСТ 9544-2015 Класс А
- Диск
- Чугун GGG40 c эпоксидным покрытием
- Дополнительные требования
- Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.
- Исполнение
- С электроприводом AMB-Y VT1500
- Кольцевое уплотнение
- NBR
- Корпус
- Высокопрочный чугун GGG40
- Крепеж для присоединения к трубопроводу (поставляется силами заказчика)
- Шпилька А М30х290.85 Ст.35 - 16 шт, Гайка М30 - 32 шт, Шайба 30 - 32 шт, Болт М30-90 Ст35 - 8 шт, Шайба 30 - 8 шт
- Максимальное рабочее давление среды при температуре +20С (Рр), бар
- 16
- Масса, кг, не более
- 572
- Момент, Н*м
- 1500
- Мощность, Вт
- 250
- Напряжение питания, В
- 230 В перем. ток
- Нижний вал
- Сталь X5CrNiCuNb16-4
- Номинальное давление (PN), бар
- 16
- Номинальный диаметр (DN), мм
- 500
- Номинальный ток, А
- 1,15
- Опорная шайба
- Сталь X5CrNiCuNb16-4
- Опорный шарик
- Корр. ст. сталь
- Прижимная пластина
- Корр.ст.сталь X5CrNi18-10
- Применяемые ответные фланцы (поставляется силами заказчика)
- По ГОСТ 33259-2015 исполнение В тип 11
- Пробное (испытательное) давление согласно ГОСТ 356, бар
- 24
- Пылевлагозащита корпуса электропривода
- IP68
- Рабочая среда
- Холодная вода, 50% гликоль, горячая вода, питьевая вода
- Седловое уплотнение
- EPDM
- Стопорное кольцо
- Оцинкованная сталь
- Температура окружающей среды, °С
- От -15 до +40
- Температура рабочей среды, °С
- От -15 до +120
- Температура транспортировки и хранения, С
- От -40 до +50
- Тип присоединения к трубопроводу
- Центрирующие проушины
- Уплотнение
- FKM
- Шайба
- Сталь С235JR
- Шильдик
- Алюминий или металлизированная пленка
