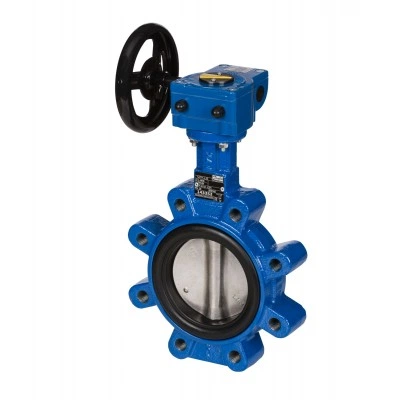

DANFOSS 082X3081 — Затвор дисковый поворотный VFY-LG с резьбовыми проушинами, PN16, DN450, корпус GGG40, диск — чугун GGG40, уплотнение EPDM, с редуктором 082X3081

Характеристики

A, мм

315

B, мм

652

C, мм

312

D, мм

114

D1, мм

430

D2, мм

166

ØE, мм

400

Антифрикционный подшипник

Оцинкованная сталь

Верхний вал

Сталь X5CrNiCuNb16-4

Верхняя втулка

Корр. ст. сталь X5CrNi18-10

Винт

Корр.ст.сталь

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Диск

Чугун GGG40 c эпоксидным покрытием

Дополнительные требования

Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.

Исполнение

С редуктором

Кольцевое уплотнение

NBR

Корпус

Высокопрочный чугун GGG40

Крепеж для присоединения к трубопроводу (поставляется силами заказчика)

Болт А М27х75 Ст.35 - 40 шт, Шайба 27 - 40 шт

Макс. допустимое давление, для затвора, установленного в конце трубопровода, бар

8

Максимальное рабочее давление среды при температуре +20С (Рр), бар

16

Масса, кг, не более

122

Нижний вал

Сталь X5CrNiCuNb16-4

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

450

Опорная шайба

Сталь X5CrNiCuNb16-4

Опорный шарик

Корр. ст. сталь

Прижимная пластина

Корр.ст.сталь X5CrNi18-10

Применяемые ответные фланцы (поставляется силами заказчика)

По ГОСТ 33259-2015 исполнение В тип11

Пробное (испытательное) давление согласно ГОСТ 356, бар

24

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода

Седловое уплотнение

EPDM

Стопорное кольцо

Оцинкованная сталь

Температура окружающей среды, °С

От -15 до +40

Температура рабочей среды, °С

От -15 до +120

Температура транспортировки и хранения, С

От -40 до +50

Тип присоединения к трубопроводу

Резьбовые проушины

Уплотнение

FKM

Шайба

Сталь С235JR

Шильдик

Алюминий или металлизированная пленка
