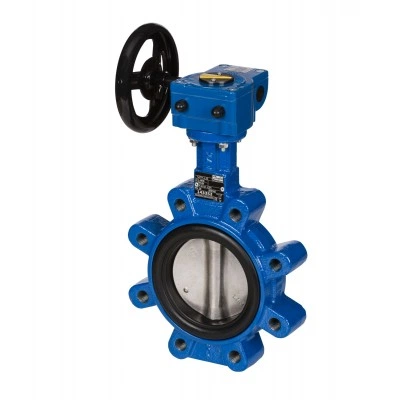

DANFOSS 082X3073 — Затвор дисковый поворотный VFY-LG с резьбовыми проушинами, PN16, DN600, корпус GGG40, диск — чугун GGG40, уплотнение EPDM, с редуктором 082X3073

Характеристики

A, мм

415

B, мм

843

C, мм

411

D, мм

154

D1, мм

575

D2, мм

221

ØE, мм

500

Антифрикционный подшипник

Оцинкованная сталь

Верхний вал

Сталь X5CrNiCuNb16-4

Верхняя втулка

Корр. ст. сталь X5CrNi18-10

Винт

Корр.ст.сталь

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ 9544-2015 Класс А

Диск

Сталь AISI 316

Дополнительные требования

Запрещена эксплуатация затвора без редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.

Исполнение

С редуктором

Кольцевое уплотнение

NBR

Корпус

Высокопрочный чугун GGG40

Крепеж для присоединения к трубопроводу (поставляется силами заказчика)

Болт А М33х110 Ст.35 - 40 шт, Шайба 33 - 40 шт

Макс. допустимое давление, для затвора, установленного в конце трубопровода, бар

8

Максимальное рабочее давление среды при температуре +20С (Рр), бар

16

Масса, кг, не более

245

Нижний вал

Сталь X5CrNiCuNb16-4

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

600

Опорная шайба

Сталь X5CrNiCuNb16-4

Опорный шарик

Корр. ст. сталь

Прижимная пластина

Корр.ст.сталь X5CrNi18-10

Применяемые ответные фланцы (поставляется силами заказчика)

По ГОСТ 33259-2015 исполнение В тип11

Пробное (испытательное) давление согласно ГОСТ 356, бар

24

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода

Седловое уплотнение

EPDM

Стопорное кольцо

Оцинкованная сталь

Температура окружающей среды, °С

От -15 до +40

Температура рабочей среды, °С

От -15 до +130

Температура транспортировки и хранения, С

От -40 до +50

Тип присоединения к трубопроводу

Резьбовые проушины

Уплотнение

FKM

Шайба

Сталь С235JR

Шильдик

Алюминий или металлизированная пленка
