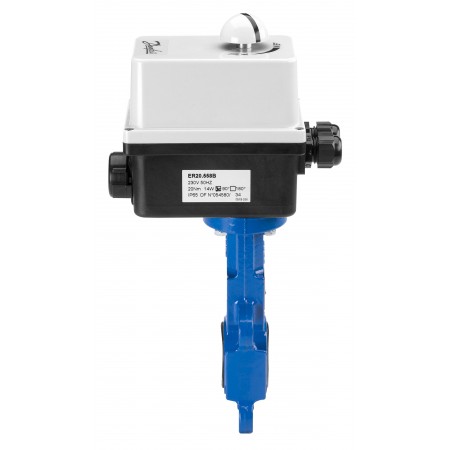

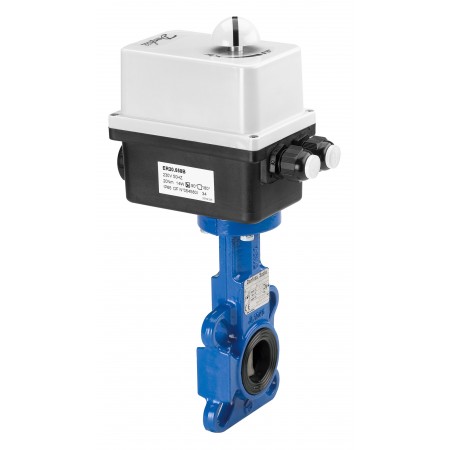

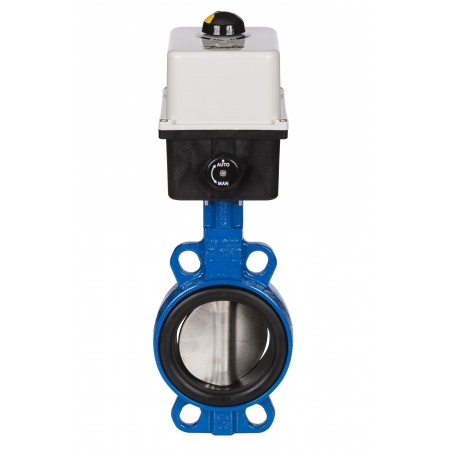

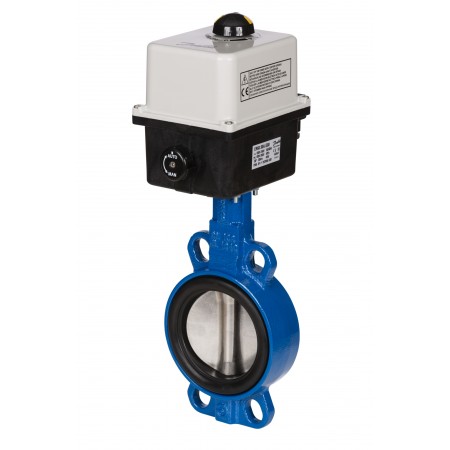

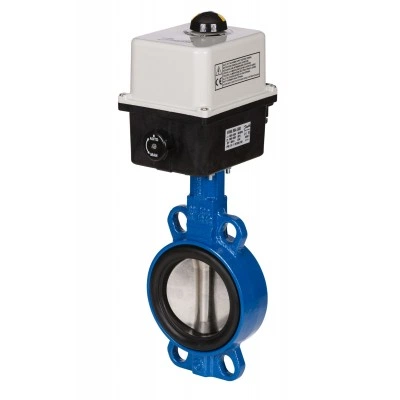

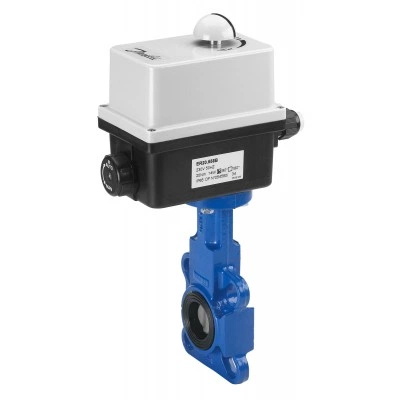

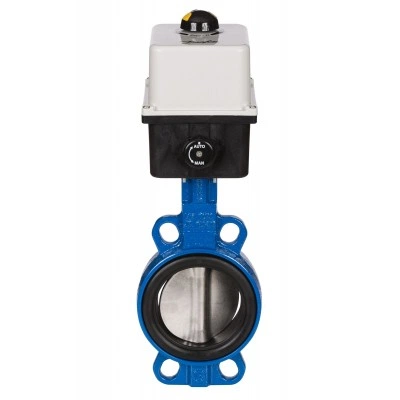

DANFOSS 082G7400 — Затвор дисковый поворотный VFY-WA с центрирующими проушинами, PN16, DN50, корпус GG25, диск — чугун GGG40, уплотнение EPDM, с электроприводом AMB-Y 082G7400

Характеристики

A, мм

62

B, мм

288

C, мм

92

D, мм

43

D1, мм

35

D2, мм

6

E, мм

45

F, мм

136

IP класс защиты

66

Верхний антифрикционный подшипник

Оцинкованная сталь + тефлон

Втулка

IXEF

Герметичность затвора (объем протечки / класс герметичности)

ГОСТ9544-2015 Класс А

Дополнительные требования

Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением.

Запорный элемент (шар, диск, золотник)

Сталь AISI 316

Защитная втулка

IXEF 50 FV/ нерж. сталь SS304

Исполнение

С электроприводом AMB-Y

Кольцевое уплотнение

Нитрил

Корпус

Серый чугун GG25

Крепеж для присоединения к трубопроводу (поставляется силами заказчика)

Шпилька A M16x130.45 Ст.35 - 4 шт, Гайка М16 - 8 шт, Шайба 16 - 8 шт.

Максимальное рабочее давление среды при температуре +20С (Рр), бар

16

Масса, кг, не более

3,4

Напряжение питания, В

230 перем/пост

Нижний антифрикционный подшипник

Оцинкованная сталь + тефлон

Номинальное давление (PN), бар

16

Номинальный диаметр (DN), мм

50

Применяемые ответные фланцы (поставляется силами заказчика)

По ГОСТ 33259-2015 исполнение В, тип 01, тип11

Пробное (испытательное) давление согласно ГОСТ 356, бар

24

Рабочая среда

Холодная вода, 50% гликоль, горячая вода, питьевая вода

Седловое уплотнение

EPDM

Стопорное кольцо

Нержавеющая сталь ASTM 420/ Ствль XC75

Температура окружающей среды, °С

От -10 до +40

Температура рабочей среды, °С

От -10 до +130

Температура транспортировки и хранения, С

От -40 до +50

Тип присоединения к трубопроводу

Центрирующие проушины

Шильдик

Алюминий или металлизированная пленка

Шток

Сталь ASTM 420
