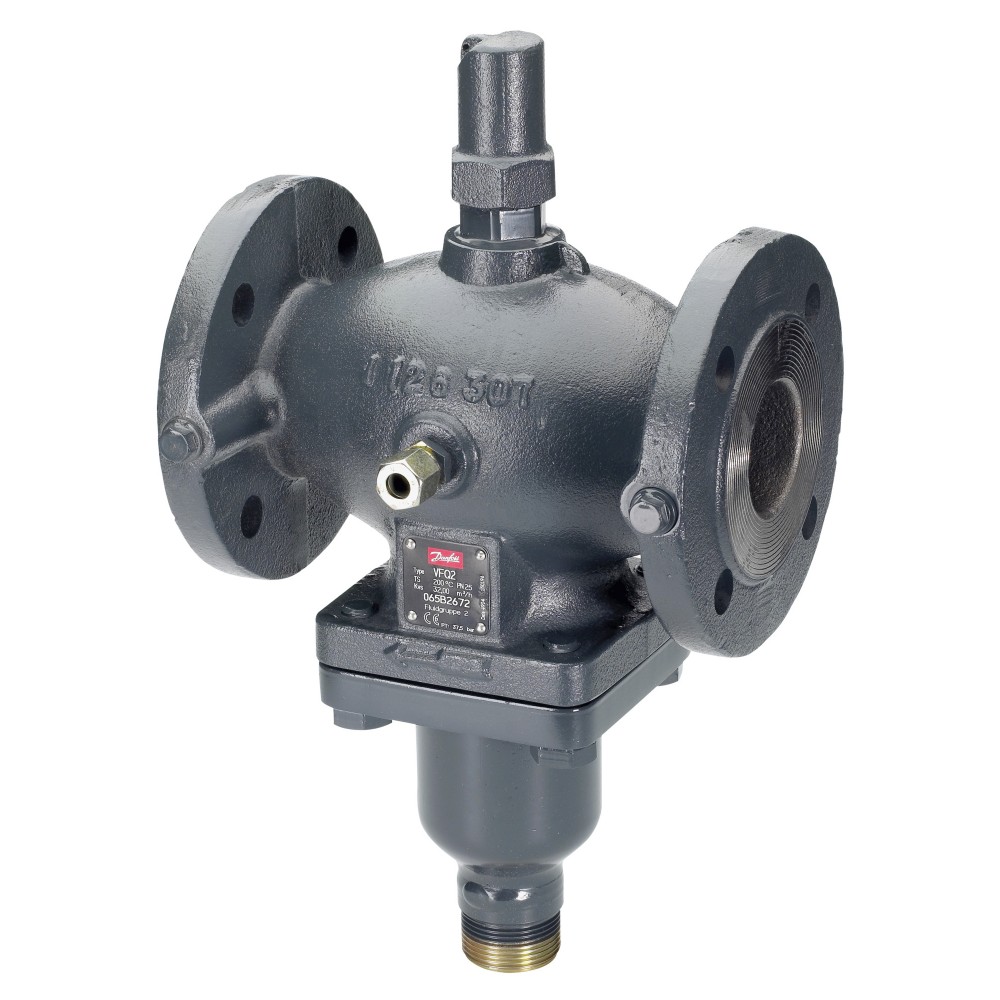

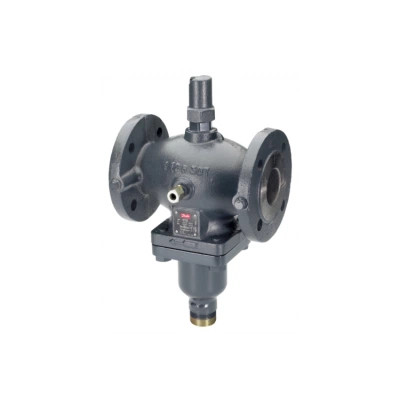

DANFOSS 065B2667 — Клапан регулирующий универсальный VFQ 2, DN 15, PN 25, T рабочей среды 2–200 °С 065B2667

Характеристики

B, мм

212

L, мм

130

Вид привода или регулирующего блока

AFPQ (4)

Герметичность затвора (объем протечки / класс герметичности)

0,03

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Конус

Нерж. сталь, мат. № 1.4404

Корпус

Высокопрочный чугун EN-GJS-400 (GGG-40.3)

Коэффициент начала кавитации

0,6

Максимально допустимый перепад давлений, бар

20

Масса, кг, не более

7

Мин. перепад давлений на клапане ΔР, бар

Если регулятор настроен на предельное значение расхода, то ΔРmin ≥ 0,5 . Если же значение настройкименьше максимальной, то ΔРmin=(Q/kVS)2 + ΔРдр.

Номинальное давление (PN), бар

25

Номинальный диаметр (DN), мм

15

Пропускная способность Kvs, м³/ч

4

Рабочая среда

Вода или 30% водный раствор гликоля

Седло

Нерж. сталь, мат. № 1.4021

Температура рабочей среды, °С

2…200 °C (Свыше 150 °С применяется только с охладителем импульса давления.)

Тип присоединения к трубопроводу

Фланцы по DIN 2501
