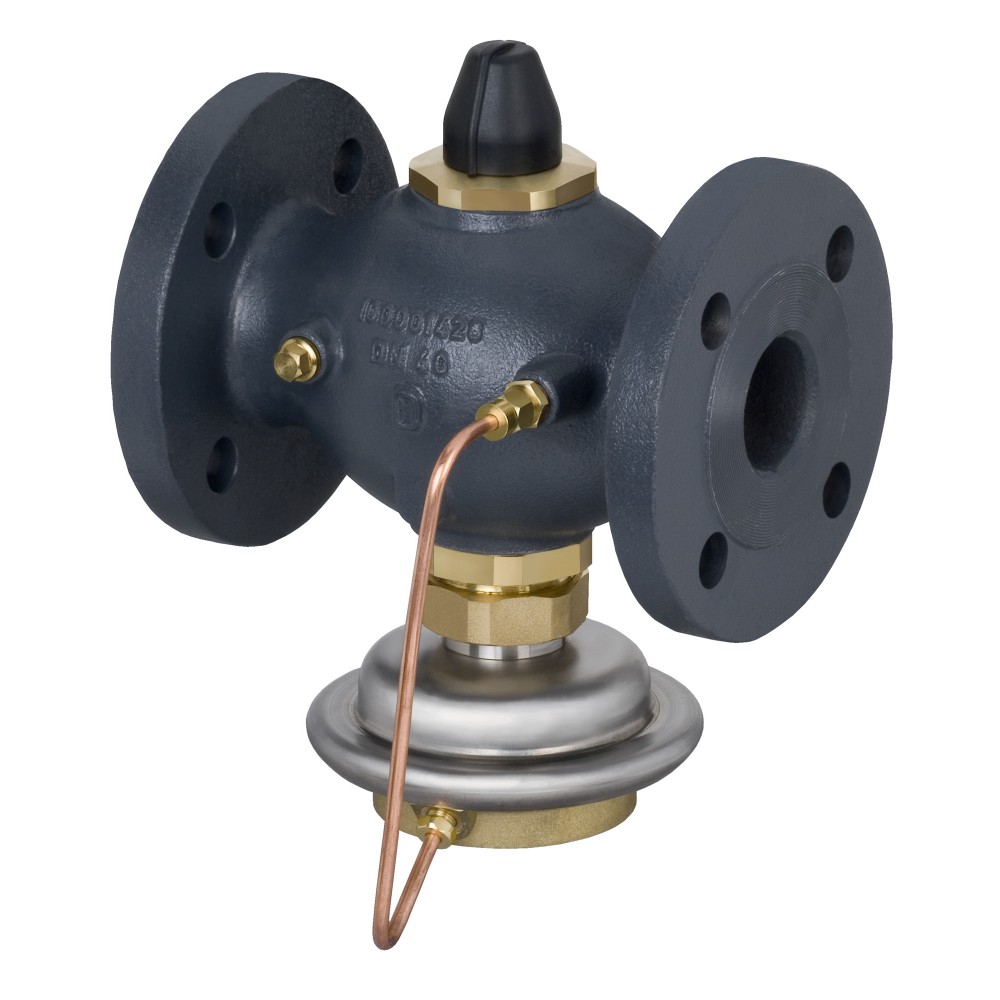

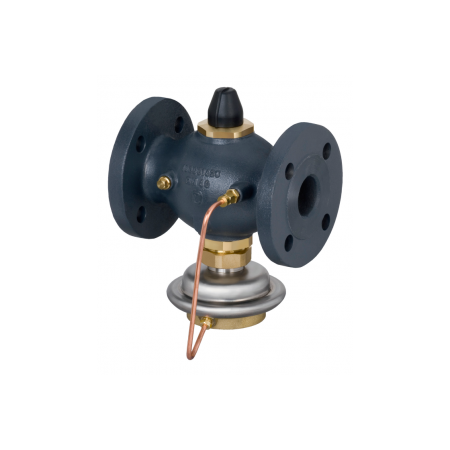

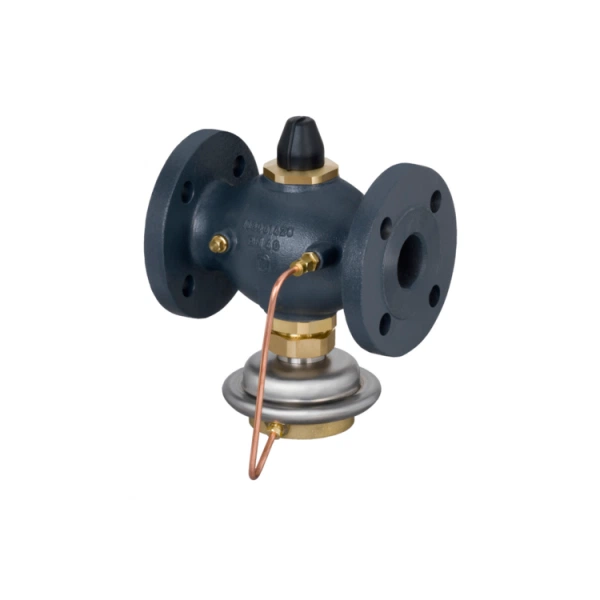

003H6732 — Регулятор расхода AVQ DN 50 PN 25
Код товара - 003H6732

Характеристики товара

Номинальный диаметр (DN), мм	50
Климатическое исполнение	Категория 3 по ГОСТ 15150-69
Уплотнение	EPDM
Номинальное давление (PN), бар	25
Рабочая среда	Вода или 30% водный раствор гликоля
Диафрагма	EPDM
Тип присоединения к трубопроводу	Цилиндрическая наружная трубная резьба по ISO 228/1
Температура рабочей среды, °С	2–150
Седло	Нержавеющая сталь, мат. № 1.4571
Золотник	Необесцинковывающаяся латунь CuZn36Pb2As
Максимально допустимый перепад давлений, бар	16
K, мм	125
D2, мм	18
N	4
PH среды	7–10
Площадь диафрагмы, см2	54
Корпус регулирующей диафрагмы	Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Максимальный расход, м^3/ч	15
H3, мм	103
Корпус	Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Масса, кг, не более	13,5
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар	0,2
Импульсная трубка	Медная трубка Ø 6 × 1 мм
Мин. перепад давлений на клапане ΔР, бар	ΔРmin=(Q/kVS)2 + ΔРдр.
Коэффициент начала кавитации	≥ 0,5
L₁, мм	230
Пропускная способность Kvs, м³/ч	25
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар	0,8 ÷ 12
H₁, мм	150

Технические характеристики 003H6732

Характеристики

D2, мм: 18
H3, мм: 103
H₁, мм: 150
K, мм: 125
L₁, мм: 230
N: 4
PH среды: 7–10
Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар: 0,8 ÷ 12
Диафрагма: EPDM
Золотник: Необесцинковывающаяся латунь CuZn36Pb2As
Импульсная трубка: Медная трубка Ø 6 × 1 мм
Климатическое исполнение: Категория 3 по ГОСТ 15150-69
Корпус: Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
Корпус регулирующей диафрагмы: Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Коэффициент начала кавитации: ≥ 0,5

Максимально допустимый перепад давлений, бар: 16
Максимальный расход, м^3/ч: 15
Масса, кг, не более: 13,5
Мин. перепад давлений на клапане ΔР, бар: ΔРmin=(Q/kVS)2 + ΔРдр.
Номинальное давление (PN), бар: 25
Номинальный диаметр (DN), мм: 50
Перепад давлений на дросселе- ограничителе расхода ΔРдр, бар: 0,2
Площадь диафрагмы, см2: 54
Пропускная способность Kvs, м³/ч: 25
Рабочая среда: Вода или 30% водный раствор гликоля
Седло: Нержавеющая сталь, мат. № 1.4571
Температура рабочей среды, °С: 2–150
Тип присоединения к трубопроводу: Цилиндрическая наружная трубная резьба по ISO 228/1
Уплотнение: EPDM
