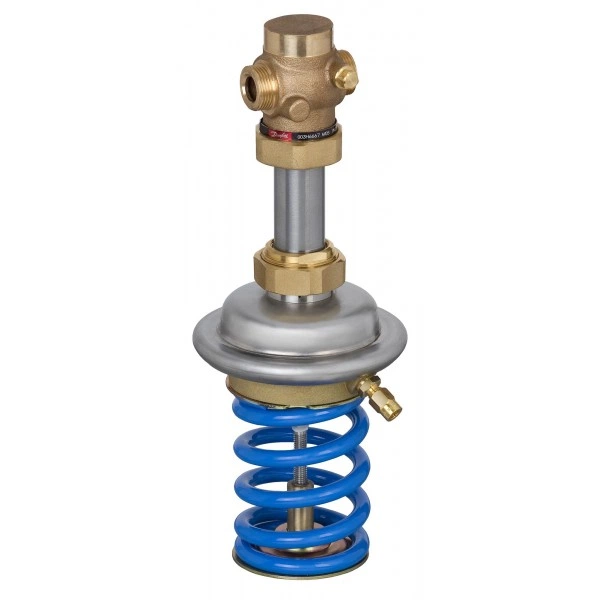

DANFOSS 003H6669 — Регулятор давления "после себя" AVDS, DN 25, PN 25, Рmax 10 бар, цвет пружины: синий 003H6669

Характеристики

D, мм

33

D2, мм

14

H, мм

266

H2, мм

37

K, мм

85

L, мм

75

L2, мм

160

L3, мм

159

L₁, мм

160

N

4

PH среды

7–10

R, дюймы

1

Вид привода или регулирующего блока

Встроенный регулятор давления после себя

Герметичность затвора (объем протечки / класс герметичности)

0,05% от Kvs

Диапазон (величина)настройки перепада давлений ΔРрег, бар

1–5

Диафрагма

EPDM

Золотник

Нержавеющая сталь, мат. № 1.4122

Импульсная трубка

Медная трубка Ø 6 × 1 мм

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Корпус

Красная бронза CuSn5ZnPb (Rg5)

Корпус регулирующей диафрагмы

Верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As

Коэффициент начала кавитации

≥ 0,55

Максимально допустимый перепад давлений, бар

10

Масса, кг, не более

3,7

Номинальное давление (PN), бар

25

Номинальный диаметр (DN), мм

25

Площадь диафрагмы, см2

54

Пропускная способность Kvs, м³/ч

6,3

Рабочая среда

Пар

Размер гайки под ключ SW, мм

50

Размер резьбы а по ISO 228/1, дюймы

G 1¼ A

Седло

Нержавеющая сталь, мат. № 1.4571

Температура рабочей среды, °С

2–200

Тип присоединения к трубопроводу

Цилиндрическая наружная трубная резьба по ISO 228/1

Цвет настроечной пружины

Синий
